можных утечек нефтепродукта из резервуара при неисправности запорной арматуры. Хлопуша имеет корпус с наклонным срезом (рис. 16.8) и плотно прилегающей к нему крышкой, соединенной с корпусом рычажным механизмом. При наполнении резервуара струя нефтепродукта, обладая энергией скорости и давлением, приподнимает крышку хлопуши. При остановке перекачки крышка хлопушки под действием собственного веса опускается на свое место, плотно закрывая трубу.
При выдаче нефтепродукта из резервуара крышка хлопуши открывается принудительно при помощи вращающегося барабана с намотанным на него тросом.
Крышка хлопуши изготавливается из искробезопасного материала (алюминиевого сплава). Хлопуши с условным проходом 80 мм изготавливаются без перепуска нефтепродукта в полость между задвижкой и крышкой. Хлопуши с условным проходом более 80 мм изготавливают с перепуском нефтепродукта, что позволяет снизить усилие открытия крышки хлопуши.

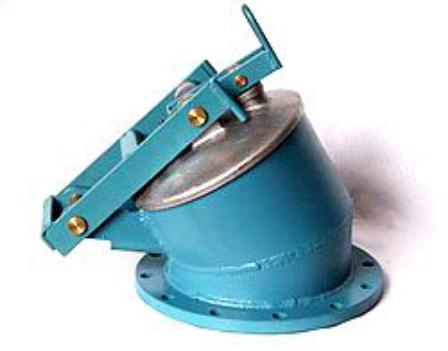

Рис. 16.8. Общий вид хлопуши
Таким образом, потери нефтепродуктов можно уменьшить при использовании подземного хранения, окраски в белый цвет наземных резервуаров, использования понтонов, применения дыхательных клапанов, дисков-отражателей, полным (допустимым) заполнением резервуаров, высокой герметичностью резервуаров, дыхательных и предохранитель-
~146~
ных клапанов, устранением утечек топлива, применением газгольдеров и хлопушек.
Контрольные вопросы и задания
1.Что такое количественные и качественные потери нефтепродуктов?
2.Какими способами уменьшают потери топлива при испарении?
3.Что называют «малым» и «большим дыханием» ёмкости, заполненной топливом?
4.Что называют коэффициентом объёмного расширения?
5.В какой цвет окрашивают ёмкости при наружном хранении топлив?
6.Укажите сроки хранения нефтепродуктов.
7.Как влияет цвет и уровень наполнения резервуаров на потери топлива при хранении?
8.Как определить потери топлива при различных способах налива?
9.В какой последовательности по потерям от испарения располагаются нефтепродукты?
10.Назовите способы уменьшения потерь нефтепродуктов от испарения в резервуарах.
11.Укажите назначение и принцип действия понтонов, дыхательных клапанов
ихлопушек.
12.С какой целью применяют диски-отражатели?
13.Назовите схемы газовых обвязок резервуаров и их назначение.
~147~
КОНТРОЛЬНЫЕ ЗАДАНИЯ ДЛЯ СТУДЕНТОВ ЗАОЧНОЙ ФОРМЫ ОБУЧЕНИЯ
В процессе изучения дисциплины «Эксплуатационные материалы»
или «Химмотология» для лучшего усвоения материала студент заочной формы обучения технических специальностей должен выполнить контрольную работу.
Выполняя контрольную работу, каждый студент отвечает на четыре вопроса. Вопросы разбиты по группам. Из каждой группы студент выбирает вопрос, номер которого совпадает с последним номером его зачётной книжки. Если последняя цифра зачётной книжки 15, студент отвечает на 1-й вопрос группы 1 и 2 и 5-й вопрос группы 3 и 4 (0 – это 10 вопрос).
Ответы на вопрос должны быть полными, содержать необходимые схемы, рисунки, таблицы, формулы и составляться по материалам не только одного учебника или данного конспекта лекций, но и по дополнительным современным источникам.
При оформлении контрольной работы в начале ответа на вопрос полностью без изменения записывается сам вопрос. Ответы можно оформлять при помощи компьютерных программ и от руки на листах формата А4 с соблюдением требований ЕСКД.
Вопросы для выполнения контрольной работы
Группа 1
1.Алканы, их влияние на эксплуатационные свойства топлив.
2.Цикланы, их влияние на эксплуатационные свойства топлив.
3.Ароматические углеводороды, их влияние на эксплуатационные свойства топлив.
4.Строение углеводородов, изомерия углеводородов, предельные и непредельные углеводороды, их физические и химические свойства.
5.Свойства и состав нефти.
6.Прямая перегонка нефти.
7.Низкозамерзающие охлаждающие жидкости.
8.Способы очистки нефтепродуктов.
9.Свойства топливосмазочных материалов и методы их оценки.
10.Способы получения моторных и трансмиссионных масел.
~148~
Группа 2
1.Химмотология, требования к двигателям, топливам и смазочным материалам.
2.Эксплуатационные требования к топливам.
3.Нормативные показатели качества бензинов, характеризующие их эксплуатационные свойства.
4.Нормативные показатели качества дизельных топлив, характеризующие их эксплуатационные свойства.
5.Ассортимент и отечественная маркировка бензинов.
6.Процесс сгорания бензинов, токсичность выхлопных газов.
7.Альтернативные топлива, краткая характеристика (сжиженные газы, водород, спирты, рапсовое масло).
8.Физические свойства жидкостей и газов.
9.Производство моторных масел, присадки к маслам, определение индекса вязкости.
10.Октановое число бензинов, цетановое число дизельных топлив.
Методы определения.
Группа 3
1.Способы снижения потерь топлива при его хранении.
2.Охлаждающие жидкости.
3.Классификация, требования к эксплуатационным свойствам и состав смазочных масел (моторных и трансмиссионных).
4.Процесс сгорания дизельных топлив, токсичность выхлопных га-
зов.
5.Ассортимент, требования и отечественная классификация моторных масел.
6.Классификация моторных масел по SAE и API.
7.Давление насыщенных паров, испаряемость топлив.
8.Требования к качеству и эксплуатационные свойства трансмиссионных масел.
9.Ассортимент и отечественная классификация трансмиссионных ма-
сел.
10.Классификация трансмиссионных масел по SAE и API.
Группа 4
1.Масла для гидромеханических передач автомобилей, назначение, условия работы, требования, ассортимент.
~149~
2.Масла для гидравлических систем автомобилей, назначение, условия работы, требования, ассортимент, маркировка.
3.Область применения, состав, требования к качеству пластичных смазок.
4.Пусковые жидкости, жидкости для амортизаторов, жидкости для тормозных систем.
5.Классификация и маркировка пластичных смазок.
6.Методика определения октанового числа бензинов.
7.Токсичность выхлопных газов, требования стандарта ЕВРО, способы снижения токсичности.
8.Пожарная опасность и взрывоопасность нефтепродуктов.
9.Влияние нефтепродуктов на человека и окружающую среду.
10.Хранение нефтепродуктов и их потери. Экономия эксплуатационных материалов.
