денсата. При помощи насоса конденсат откачивается в резервуар. В данной системе пары топлива не загрязняют окружающую среду, а полностью возвращаются в резервуар.

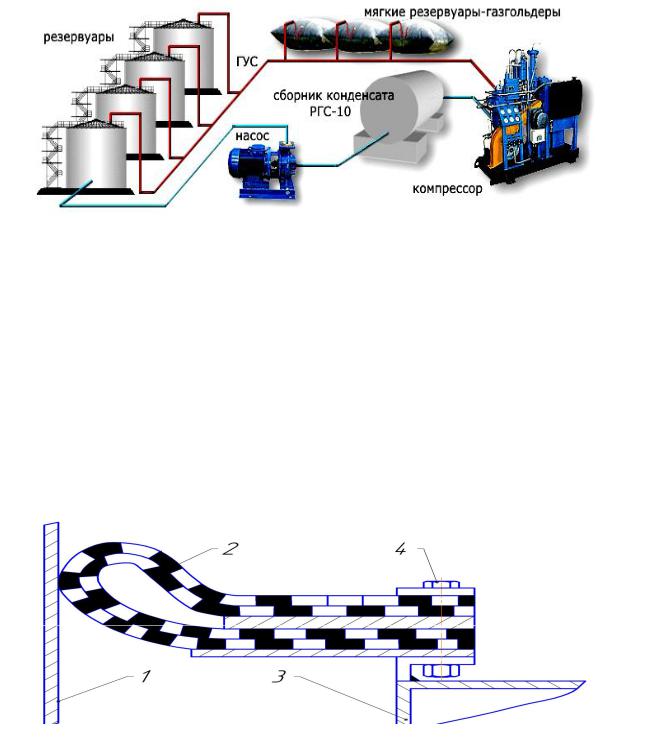

Рис. 16.4. Схема преобразования паровоздушной смеси в жидкость и ее возврат в резервуар

Для снижения потерь нефтепродуктов от испарения применяют плавающие понтоны, которые закрывают более 95% поверхности («зеркала») нефтепродукта. Понтоны бывают металлические и синтетические.

Важным узлом понтона является уплотнительный затвор между ковром понтона и стенкой резервуара. Конструкция уплотнения может быть мягкой и жесткой. Мягкие затворы изготавливают в виде оболочек с наполнителями (жидкость, воздух), пористого эластичного материала или резинотканевых материалов (рис. 16.5).

Рис. 16.5. Схема мягкого затвора петлевого типа:

1 – стенка резервуара; 2 – гибкий уплотнительный элемент; 3 – корпус понтона; 4 – детали крепления

~141~

16.2.2. Дыхательные клапаны резервуаров

Для снижения потерь топлива от испарения в резервуарах и поддер-

жания допустимого давления устанавливают дыхательные клапаны, которые открываются при избыточном давлении 0,01 ̶,02 МПа в резервуарах ёмкостью до 40 м3 (автомобильные цистерны) и 0,001 ̶ ,002 МПа в стационарных резервуарах ёмкостью до 100 000 м3.

Конструктивные параметры механических дыхательных клапанов выбирают расчетным путем, уточняют в процессе доводки и регулировки.

Суммарная пропускная способность (м3/ч) для дыхательного клапана в процессе «выдоха» определяется выражением [23]:

где QЗ – расход закачиваемого нефтепродукта, м3/ч; k1 0,026 ч -1 – поправка на изменение объёма паров нефтепродукта в резервуаре от повышения температуры окружающего воздуха; VР – объём резервуара, м3.

При откачке нефтепродукта из резервуара или снижении температуры окружающего воздуха давление в резервуаре становится меньше атмосферного и резервуар сжимается. Для устранения этого отрицательного явления в дыхательных клапанах устанавливают клапан, который открывается при разрежении, например 200 Па.

Суммарную пропускную способность клапана вакуумметрического давления (м3/ч) находят из выражения

где QОТ – расход откачиваемого нефтепродукта, м3/ч; k2 = 0, 22 ч -1 – поправка на изменение объема паров нефтепродукта в резервуаре от понижения температуры окружающего воздуха.

Окончательный расчет дыхательного клапана завершается определением его проходного сечения F по формуле

где – допустимая скорость паров нефтепродукта или воздуха при «выдохе» или «вдохе» резервуара (1 – 2 м/с).

~142~

Определив площадь проходного сечения, находим его характерный диаметр из выражения

В табл. 16.7 приведены характеристики дыхательных клапанов, применяемых в резервуарах. Давление открытия прямого клапана, работающего на «выдох», составляет 2000 Па, обратного – 200 Па.

При необходимости на резервуар устанавливают несколько дыхательных клапанов и предохранительные клапаны, давление открытия которых на 10% выше дыхательных.

Резервуары типа РВС (резервуары вертикальные стальные) сооружаются объемом от 100 до 100 000 м3. Объем резервуаров может быть

100, 200, 300, 400, 700, 1000, 2000, 3000, 5000, 10 000, 15 000, 20 000, 30 000, 40 000, 50 000, 100 000 м3.

Непримерзающий мембранный дыхательный клапан [23] типа НДКМ (рис. 16.6) содержит соединительный патрубок 1 с седлом 2, тарелку 3 с нижней мембраной 4, зажатой между фланцами нижней 5 и верхней 6 частей корпуса, верхнюю мембрану 8 с дисками 9 и регулировочными грузами 10. Мембрана 8 закреплена в крышке 11, в которой имеются отверстия для сообщения камер под крышкой с атмосферой при помощи трубки 12. Диски 9 и тарелки 3 соединены цепочками 14. Мембранная камера через импульсную трубку 15 сообщается с газовым пространством резервуара. В нижней части корпуса размещён кольцевой огневой предохранитель 16. Для удобства обслуживания клапан имеет боковой люк 7. Амортизирующая пружина 13 предназначена для устранения колебаний затвора.

~143~

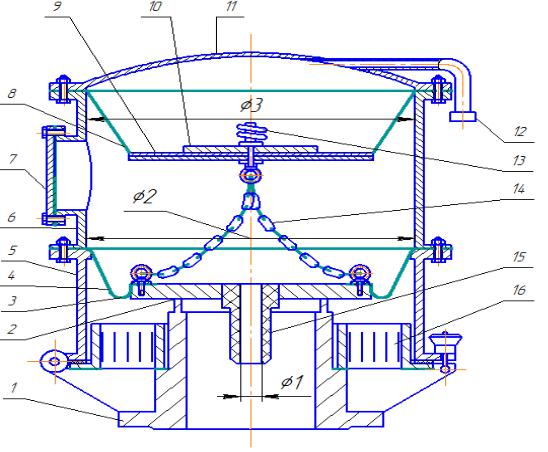

Рис. 16.6. Дыхательный клапан типа НДКМ - 350:

1 – соединительный патрубок; 2 – седло; 3 – тарелка; 4 – мембрана; 5 – нижняя часть корпуса; 6 – верхняя часть корпуса; 7 – боковой люк; 8 – верхняя мембрана; 9 – диски; 10 – регулировочные грузы;

11 – крышка; 12 – трубка; 13 – амортизирующая пружина; 14 – цепочки для соединения дисков; 15 – импульсная трубка; 16 – огневой предохранитель в виде сетки

Мембрану изготавливают из бензостойкой прорезиненной ткани. Площадь нижней мембраны 4 меньше верхней 8 на величину площади отверстия импульсной трубки 15. Непримерзаемость тарелки к седлу обеспечивается покрытием соприкасающихся поверхностей фторопластовой плёнкой. Дыхательные клапаны устанавливают на резервуарах большой ёмкостью.

Клапан работает следующим образом. При создании в резервуаре и в межмембранной камере разрежения 200 Па, соответствующего пределу срабатывания клапана, тарелка 3 поднимается и в газовое пространство поступает атмосферный воздух. При достижении избыточного давления в резервуаре 2000 Па сила давления на верхнюю мембрану станет выше, чем на нижнюю мембрану. Если разность сил превышает вес та-

~144~

релки 3 и диска 9 с грузом 10, то верхняя мембрана, прогибаясь вверх, увлечет за собой тарелку 3, открывая путь смеси в атмосферу.

16.2.3. Диски-отражатели и хлопуши

Для эффективной работы дыхательных клапанов они оборудуются

дисками-отражателями (рис. 16.7). В процессе «вдоха» вертикальное движение воздушного потока переходит в горизонтальное. Вошедший воздух оттесняет пары нефтепродукта вниз, а сам занимает положение под кровлей [23, 26]. Эффективность дисков – отражателей ограничивается временем, равным 20 – 30 ч с момента выкачки и закачки нефтепродукта. При увеличении указанного интервала в результате диффузии пары нефтепродуктов перемешиваются с воздухом, заполняя пространство резервуара, что приводит к потерям нефтепродукта при очередном его заполнении.

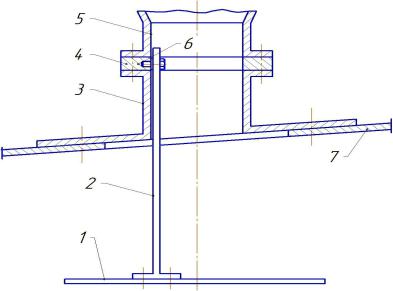

Рис. 16.7. Диск-отражатель: 1 – диск; 2 – стойка;

3 – монтажный патрубок;

4 – фланец;

5 – дыхательный клапан;

6 – болт для крепления стойки к фланцу; 7 – крыша резервуара

Утечки светлых нефтепродуктов можно дополнительно снизить за счет применения хлопушек. Хлопуши (хлопушки) устанавливают внутри вертикальных резервуаров на приёмо-раздаточном патрубке и служат для налива и слива нефтепродуктов, и для дополнительной защиты от воз-
