Материал: 2254

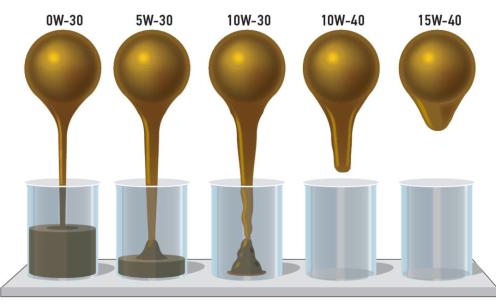

Рис. 8.1. Влияние вязкости моторного масла на характер его движения при температуре -20 оС

В табл. 8.2 приведены условные обозначения моторных масел по американскому стандарту АРI и стандарту РФ (ГОСТ 17479.1 – 85).

Таблица 8.2

Группы масел

Европейские страны с 1996 г. ввели свою классификацию моторных масел по системе ACEA (Ассоциация европейских производителей автомобилей). Обозначение масел по системе АСЕА приведено в табл. 8.3.

Примечание. А – бензиновые, Б – дизели легковых автомобилей и легких грузовых, Е – дизели грузовых автомобилей, где 1, 2, 3 – категории, 96 – год введения в действие.

На рис. 8.2 показана диаграмма, позволяющая правильно делать выбор моторных масел (зимних, летних, всесезонных) в зависимости от температуры окружающей среды.

~76 ~

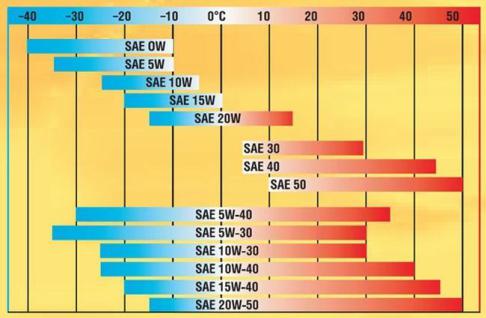

Рис. 8.2. Диаграмма для выбора моторных масел SAE

взависимости от температуры окружающей среды

8.2.Производство моторных масел

Мазут нагревают до температуры 450 оС, направляют в ректифика-

ционную колонну (см. рис. 2.1), которая работает при давлении меньше

0,01 МПа.

Известно, что с понижением давления над жидкостью уменьшается температура кипения. Так, например, углеводород при атмосферном давлении 760 мм рт. ст. имел температуру кипения 500 оС, а при снижении давления до 50 мм рт. ст. его температура кипения уменьшилась до 250 оС. Тяжелые углеводороды будут испаряться, а не разлагаться. Появляется возможность мазут разделить по их температурам кипения и получить масла разной вязкости. На этом принципе и основана вакуумная дистилляция мазута.

Технология получения масел следующая. Нагретый мазут в ректификационной вакуумной колонне разделяется на дистилляты (легкие, средние, тяжелые). Затем идет их очистка от смолистых соединений с получением рафинатов. Далее, рафинаты депарафинизируют (удаляют парафин) и получают базовые масла. Затем к базовым маслам добавляют присадки и получают конечный продукт – товарные масла.

~77 ~

Дистиллятом называют неочищенную нефтяную фракцию, полученную перегонкой. Полученное масло, например, SAE–5W (М-33 ) очищают, затем удаляют парафин, добавляют присадки и получают товарные масла. Основные методы очистки: кислотная (применение серной кисло-

ты) и селективная.

Неочищенное масло смешивается с серной кислотой. Смолистые вещества вступают в реакцию с кислотой, образуя густую, тяжелую массу,

– кислый гудрон. Гудрон удаляют из бака, в котором остается чистое масло.

При селективной (выборочной) очистке применяют растворитель (фенол, ацетон). Растворитель выборочно растворяет, например, сернистые соединения при повышении температуры. При понижении температуры сернистые соединения выпадают в осадок.

При депарафинизации масло смешивают со смесью растворителей (толуол, метилэтилкентон). Полученный раствор охлаждают до температуры – (6 – 12) оС. Кристаллы парафина выпадают в осадок. Депарафинизация повышает температуру застывания масел.

Товарные масла с необходимыми эксплуатационными свойствами получают из базовых масел, которые смешиваются между собой с добавлением соответствующих присадок.

8.3. Присадки к моторным маслам

Для повышения технико-эксплуатационных и экономических показа-

телей масел в них вводят присадки, количество которых изменяется от долей до 25–35%. Присадки – это вещества, которые усиливают положительные природные свойства базовых масел. Базовое масло – это смазочный материал, к которому для получения товарного продукта добавляют присадки (минеральные, синтетические).

Для усиления смазочных свойств моторных масел в них вводят антифрикционные, противоизносные и противозадирные присадки. В качестве антифрикционных присадок используют олеиновую и стеариновую кислоты, эфиры различных кислот. Эти присадки добавляют к маслам в количестве 0,5–2,0%.

Противоизносные и противозадирные присадки обладают способ-

ностью образовывать на трущихся поверхностях адсорбированные и хе-

~78 ~

мосорбированные пленки (нафтенат свинца). Механизм действия таких присадок заключается в образовании прочных, главным образом хемосорбированных, граничных пленок, обеспечивающих «мягкое» изнашивание поверхностей трения благодаря созданию на них тонкого слоя продуктов химического взаимодействия вещества присадок с металлом.

Масла, в которые вводят вязкостные присадки, называют загущенными. Загущенные масла правильно называть зимними. Для их приготовления берут маловязкие масла, например М-3 (вязкость примерно 3 сСт при 100 оС). При введении в масло вязкостных присадок его вязкость увеличилась примерно в 2 раза и масло стало иметь марку М-6з. При понижении температуры до – 30 оС вязкость масла с 6000 сСт снизилась до 3000 сСт. Масла загущенные имеют повышенную вязкость при плюсовых температурах, но при отрицательных температурах вязкость масла снижается.

Механизм воздействия вязкостных присадок можно объяснить изменением формы молекул присадки (полиизобутилен С4Н8). При повышенной температуре обладающая большими линейными размерами молекула имеет вид длинной разветвленной цепи и присоединяет силами адгезии ко всей своей поверхности окружающие углеводородные молекулы, обусловливая этим повышенную вязкость масла. При снижении температуры молекула присадки «свертывается», ее поверхность уменьшается, соответственно снижаются силы межмолекулярного взаимодействия и вязкость масла.

Моющие присадки применяют с целью ограничить прилипание смолистых веществ к нагретым деталям двигателя (они не моют двигатель). Применяют два основных типа моющих присадок: зольные и беззольные. Зольные присадки содержат сульфанаты бария, кальция, магния и обладают высокой щелочностью, обеспечивающей эффективную нейтрализацию кислых продуктов.

При сгорании зольных присадок образуется зола, оказывающая отрицательное влияние на работу двигателя. Зольность товарных масел находится в пределах 0,5 – 2,6%. Содержание золы до 0,002% оценивается как ее отсутствие. При снижении зольности масла уменьшается возможность калильного зажигания, улучшается работа свечей и уменьшается износ двигателя.

Беззольные присадки состоят из органических соединений и при сгорании не дают зольных отложений. Существуют беззольные присадки двух основных видов: на основе производных янтарной кислоты – сукцинимидные присадки и на основе метакриловых эфиров и азотистых соединений – сополимерные присадки. Недостатком беззольных присадок

~79 ~

является повышенная коррозионная агрессивность, поэтому их применяют вместе с антиокислительными присадками.

Для уменьшения вспениваемости масел в них вводят противопенные присадки. Практически во все моторные масла вводят противопенные присадки на основе кремнийорганических соединений (СН3)SiO. Механизм пеногасящего действия этих присадок заключается в том, что кремнийорганические соединения плохо растворяются в масле и располагаются на поверхности раздела «масло – воздух» в виде тончайшей пленки. Обладая большим поверхностным натяжением, эти пленки ускоряют «схлопывание» пузырьков пены, успокаивают колебания масла в картере двигателя и препятствуют проникновению газа в масло (что одновременно способствует уменьшению его окисления). К недостаткам противопенных присадок относится то, что они ухудшают адсорбцию масел к металлическим поверхностям. Противопенные присадки вводят в

масло в небольших количествах – 0,001 – 0,005%.

Способность масла не терять подвижность до определенных температур оценивается его депрессорными свойствами. Для снижения температуры, при которой масла теряют подвижность, к ним добавляют вещества, называемые депрессаторами (диалкил нафталина). Присадки, понижающие температуру застывания масла, называют депрессорными.

Воздействие депрессорных присадок основано на том, что они препятствуют объединению кристаллов в объемные структуры, прерывая процесс застывания на стадии образования кристаллов. Депрессорные присадки понижают температуру структурного застывания масла, но не влияют на его вязкостное застывание.

Депрессорные присадки наиболее эффективны в маловязких маслах, так как механизм потери текучести в них объясняется образованием объемной структуры из кристаллов парафинов. Потеря текучести в высоковязких маслах объясняется не столько образованием объемных структур, сколько вязкостным застыванием жидкости с понижением температуры.

Для изготовления депрессорных присадок используют продукты полимеризации некоторых углеводородов и кислородосодержащих соединений (полиметакрилаты, полиакриламиды). Такие присадки обладают моющими и антикоррозионными свойствами. Добавление 0,5% депрессорной присадки снижает температуру застывания масла на 15 – 20 оС.

~80 ~
