Материал: 2254

По значению температуры, при которой испаряется 50% топлива (t50%), определяют качество протекания рабочего процесса двигателя, а также время его прогрева, динамику разгона автомобиля.

По величине температуры t90% оценивают количество тяжелых углеводородов. В случае их неполного сгорания они способствуют образованию нагара и разжижению моторного масла.

Чем меньше значения t10%, t50% , t90% , тем лучше пусковые качества и экономичнее работает двигатель при минимальной токсичности отработавших газов.

Точки 1 и 6 характеризуют начало кипения или перехода из жидкой фазы бензина и ДТ в газообразную фазу. Точки 2 и 7 оценивают пусковые качества бензина и ДТ. Точка 3 характеризует качество бензина (скорость прогрева двигателя, его динамику разгона). По точкам 4, 5 и 8 оценивают наличие в топливе тяжелых фракций и смол.

По ГОСТ Р 51105 – 97 испаряемость бензина характеризуется пятью классами (табл. 6.2).

При давлении насыщенных паров, например 80 кПа (0,8 атм), бензин хорошо испаряется, что способствует более качественному протеканию процесса сгорания. Однако в системе питания могут создаваться паровые пробки. Это приведет к перебоям при подаче топлива из бака в бензонасос и в камеру сгорания (двигатели с карбюратором).

Рекомендации к применению бензинов по классам: 1, 2 – южные районы (лето); 3 – центральные районы; 4 – Север; 5 – Крайний Север.

ГОСТ 32513 – 2013 [12] устанавливает следующие марки бензинов: АИ-80, АИ-92, АИ-95 и АИ-98 с экологическими классами К2, К3, К4, К5. Экологический класс устанавливает допустимую массовую долю се-

ры (мг/кг), К2 – 500, К3 – 150, К4 – 50, К5 – 10.

~46 ~

Условное обозначение продукции при заказе и в технической документации содержит маркуи экологический класс автомобильного бензина.

Примеры условных обозначений продукции:

Бензин неэтилированный марки AИ-80-К2 по ГОСТ 32513–2013. Бензин неэтилированный марки AИ-92-К3 по ГОСТ 32513–2013. Бензин неэтилированный марки АИ-95-К4 по ГОСТ 32513–2013. Бензин неэтилированный марки АИ-98-К5 по ГОСТ 32513–2013.

6.2. Дизельные топлива

Впроцессе разгонки нефти бензиновые фракции выкипают при тем-

пературе до 200 оС, лигроиновые – до 230 оС, керосиновые – до 290 оС, газойлевые – до 340 оС, соляровые – до 370 оС. Из керосиновых, газойлевых и соляровых фракций (путем их смешивания) получают дизельные топлива. Широкое применение получили летние (Л), зимние (З) и арктические (А) топлива. Главной их отличительной способностью является температура застывания. Так, например, летнее топливо нельзя применять зимой, так как оно может помутнеть при нулевой температуре и потерять подвижность при минус 5 0С. При застывании топлива в системе топливоподачи оно теряет подвижность, не поступает в камеру сгорания и двигатель прекращает работу. У летнего топлива больше парафиновых углеводородов.

В маркировке дизельных топлив [1] указывают его вид, допустимое содержание серы в процентах, температуру вспышки для летнего и замерзания для зимнего (Л- 0,2-50; З-0,2 минус 35; А-0,4).

Если нет зимнего топлива, то летнее можно разбавить керосином, снижая температуру замерзания. Добавка 10% керосина снижает температуру замерзания на минус 5 оС.

У дизельных топлив пусковые качества оцениваются при t50% перегонки (250 – 280 оС); наличие тяжёлых фракций (смол) характеризуется t98% испарившегося топлива (330–360 оС).

Принцип работы двигателя с воспламенением от сжатия был предложен в 1896 г. немецким инженером Рудольфом Дизелем. Распыленное топливо подаётся в камеру сгорания, в которой за счет сжатия температура воздуха достигает t = 400 – 500 оС, где оно само воспламеняется и сгорает.

~47 ~

6.2.1. Методика определения цетанового числа дизельного топлива

Топливо дизельное должно иметь температуру самовоспламенения

250 –300 оС, обеспечивая устойчивую работу двигателя.

Способность дизельного топлива самовоспламеняться оценивается цетановым числом (ЦЧ). Цетан, или гексадекан (С16Н34), – это углеводород с хорошей самовоспламеняемостью, ЦЧ = 100, α – метилнафталин (С11Н10) – с низкой самовоспламеняемостью, ЦЧ = 0.

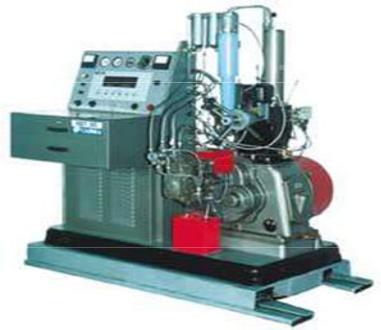

Цетановое число определяется на специальной одноцилиндровой установке ИТД-90 (рис. 6.5). Частота вращения вала двигателя n = 900 мин– 1, угол опережения впрыска топлива φ = 13о.

Рис. 6.5. Установка ИТД -90 для определения цетанового числа дизельного топлива

Топливо подаётся в камеру сгорания при помощи насоса высокого давления и форсунки. Под действием высокого давления форсункой топливо подается в распыленном виде в предкамеру, в которой при помощи подвижного поршня может изменяться объём камеры сгорания и соответственно степень сжатия.

Процесс смесеобразования включает в себя распыливание топлива, его смешение с воздухом, нагрев, испарение, окисление и самовоспламенение. Время от момента подачи топлива до его воспламенения – это пе-

~48 ~

риод задержки воспламенения, который зависит от цетанового числа, температуры и давления.

Испытания проводят на одноцилиндровом двигателе серии ИТД-90 методом совпадения вспышек [1]. Первая вспышка происходит в момент подъема иглы форсунки (начало подачи топлива в камеру сгорания). Вторая вспышка осуществляется в момент резкого повышения давления в цилиндре (начало сгорания топлива). Вспышки от неоновых ламп фиксируют на ободе маховика.

Степень сжатия (7–23) изменяется при помощи подвижного поршня, расположенного в предкамере. Установка имеет один бачок для хранения исследуемого топлива и двух для эталонных топлив.

1.Начало впрыска топлива устанавливают за 13о до верхней мертвой точки поршня (ВМТ).

2.Запускают двигатель, прогревают его и, подбирая (изменяя) степень сжатия (например, 16), добиваются того, чтобы начало сгорания происходило в ВМТ.

3.Исследуемое топливо отключают, двигатель начинает работать на эталонной смеси с известным цетановым числом. Подобранная эталонная смесь должна воспламениться в ВМТ. Если эталонная смесь, содержащая цетана 40%, α–метилнафталина 60%, воспламенилась в ВМТ, то цетановое число исследуемого топлива принимается равным 40.

Эталонные смеси должны отличаться между собой по цетановому числу не более чем на 4 единицы. Для окончательного определения цетанового числа топлива подбирают две эталонные смеси. Одна должна воспламениться в ВМТ при большей степени сжатия, а другая – при меньшей, чем степень сжатия, определенная для испытываемого топлива.

Цетановое число характеризует самовоспламеняемость дизельного топлива, которое численно равно процентному содержанию цетана в такой эталонной смеси с α–метилнафталином, которая по воспламеняемости (периодузадержки воспламенения) эквивалентна испытываемомутопливу.

Начало подачи топлива и момент воспламенения оцениваются при помощи неоновых ламп, расположенных на маховике. Лампы воспламеняются при подаче напряжения в момент замыкания контактов. Один контакт замыкается при подъеме иглы (начало подачи топлива), другой – при повышении давления в момент воспламенения топлива. Угол от первой вспышки до второй есть период задержки воспламенения. Подбирая

эталонную смесь из цетана и –метилнафталина, добиваются равного периода задержки воспламенения (метод совпадения вспышек).

Цетановое число можно определить при помощи переносного портативного прибора октанометра (цетанометра).

~49 ~

Между цетановым и октановым числом, определенным исследовательским методом, существует связь:

Бензин марки Аи-98 имеет низкое цетановое число (12) и не сможет самовоспламениться в камере сгорания у дизеля. Для работы дизеля на бензине используются низкооктановые бензины.

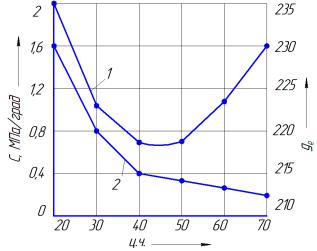

На рис. 6.6 показано изменение жесткости процесса сгорания МПа/град (кривая 2) и удельного расхода топлива qе г/(кВт∙ч) для дизеля от величины ЦЧ.

Рис. 6.6. Зависимость жесткости процесса сгорания (кривая 2) и удельного расхода топлива (кривая 1) от значения цетанового числа (ЦЧ)

При цетановом числе менее 40 ухудшаются пусковые качества дизеля, растет жесткость процесса сгорания, увеличивается расход топлива. Это связано с тем, что при малых значениях цетанового числа ухудшается самовоспламеняемость топлива. Вспышка распыленного топлива происходит с опозданием в момент, когда его часть в виде пленки сконцентрировалась на стенке камеры сгорания. Процесс сгорания пленки топлива ухудшается.

При цетановом числе более 60 улучшаются пусковые свойства дизеля, снижается жесткость процесса сгорания, но расход топлива увеличивается. Увеличение расхода топлива объясняется тем, что при больших цетановых числах скорость воспламенения топлива повышается. Топливо воспламеняется в зоне распылителя. В результате малого периода задержки воспламенения топливо не успевает распространиться по всему объёму камеры сгорания. Воздух (кислород), поступивший в камеру сгорания, полностью не используется в процессе сгорания. Часть топлива не сгорает, образуется сажа. Топливо, смешанное с воздухом, должно воспламениться в момент, когда передний фронт факела коснется стенки камеры сгорания.

~50 ~
