г) метод совпадений – метод, где разность между сравниваемыми величинами измеряют, используя совпадение отметок шкал или периодических сигналов. Например, при измерении длины штангенциркулем наблюдают совпадение отметок на шкалах штангенциркуля и нониуса.

3.3. Средства измерений

Используемые при измерениях технические средства, имеющие нормированные метрологические свойства и предназначенные для нахождения опытным путем с определенной точностью значения заранее выбранной физической величины, называют средствами измерений (СИ). Их подразделяют на меры, калибры, измерительные инструменты и приборы, измерительные установки и системы, измерительные принадлежности (рис.8).

Средства измерения

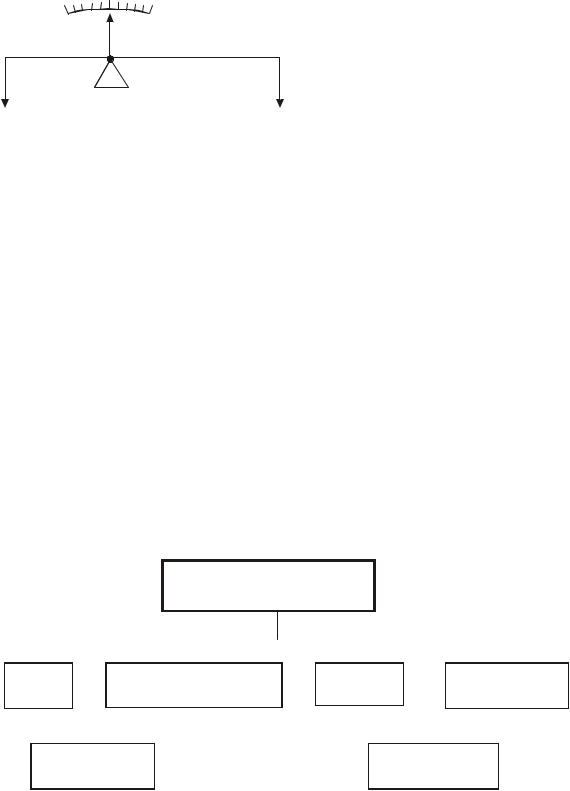

Рис. 8. Основные средства измерения

31

Мера – это средство измерений, предназначенное для воспроизведения и хранения физической величины заданного размера (например, плоскопараллельная концевая мера длины, гиря – мера массы).

На практике используются однозначные и многозначные меры, а также наборы и магазины мер. Однозначные меры воспроизводят величины только одного размера (гиря). Многозначные меры воспроизводят несколько размеров физической величины. Например, миллиметровая линейка дает возможность выразить длину предмета в сантиметрах и в миллиметрах.

К однозначным мерам относятся стандартные образцы. Существуют стандартные образцы состава и стандартные образцы свойств.

Стандартные образцы состава вещества (материала) – стандартный образец с установленными значениями величин, характеризующих содержание определенных компонентов в веществе (материале). Примером стандартного образца состава является, стандартный образец состава углеродистой стали определенной марки.

Стандартный образец свойств веществ (материалов) – стандартный образец с установленными значениями величин, характеризующих физические, химические, биологические и другие свойства. Примером стандартного образца свойств является шкала твердости Мооса, которая представляет собой набор 10 эталонных минералов для определения числа твердости по условной шкале. Каждый последующий минерал этой шкалы является более твердым, чем предыдущий.

Новые стандартные образцы допускаются к использованию при условии прохождения ими метрологической аттестации.

Набор мер представляет собой комплект однородных мер разного размера, что дает возможность применять их в необходимых сочетаниях. Например, набор лабораторных гирь, набор концевых мер длины.

Магазин мер – сочетание мер, объединенных конструктивно в одно механическое целое, в котором предусмотрена возможность посредством ручных или автоматизированных переключателей, связанных с отсчетным устройством, соединять составляющие магазин меры в нужном сочетании. По такому принципу устроены магазины электрических сопротивлений.

При пользовании мерами следует учитывать номинальное, и действительное значение мер, а также погрешность меры.

Номинальным называют значение меры, указанное на ней. Действительное значение меры должно быть указано в специальном

32

свидетельстве как результат высокоточного измерения с использованием официального эталона.

Разность между номинальным и действительным значениями называется погрешностью меры.

Измерительные инструменты (штангенциркуль, микрометр) и

измерительные приборы (микроскопы, оптиметры, вольтметры, амперметры и т.д.) – являются средствами измерений, предназначенными для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия наблюдателем (рис.9).

Универсальные – предназначенные для измерения одноименных физических величин различных изделий.

Специальные – служащие для измерения отдельных видов изделий (например, размеров резьба или зубчатых колес) или отдельных параметров изделий (например, шероховатости, отклонений формы поверхности).

Различают измерительные приборы прямого действия и приборы сравнения.

Приборы прямого действия отображают измеряемую величину на показывающем устройстве, имеющем соответствующую градуировку в единицах этой величины. К приборам прямого действия относятся, напри мер, амперметры, вольтметры, термометры и т.п.

Приборы сравнения предназначаются для сравнения измеряемых

33

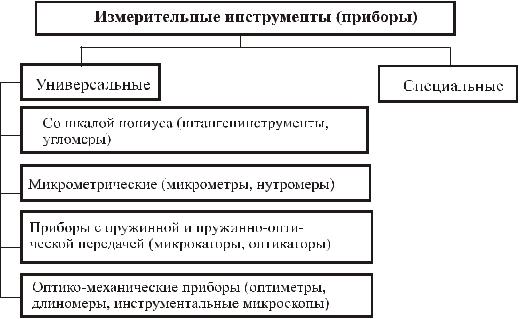

Рис.9. Измерительные инструменты и приборы

величин с величинами, значения которых известны. Такие приборы широко используются в научных целях, а также на практике для измерения таких величин, как яркость источников излучения, давление сжатого воздуха и др.

По степени индикации значений измеряемой величины измерительные приборы подразделяются на показывающие и регистрирующие. Показывающий прибор допускает только отсчитывание показаний измеряемой величины (микрометр, вольтметр). В регистрирующем приборе предусмотрена регистрация показаний, например в форме диаграммы, путем печатания показаний на бумажную или магнитную ленту.

Калибры – устройства (тела) предназначенные для проверки соответствия размеров изделий или их конфигураций установленным

Калибры

Профильные

Размеров (щупы)

допускам (рис.10).

Рис.10. Виды калибров

Измерительные преобразователи (ИП) – средства измерения,

служащие для преобразования измеряемой величины в другую величину или сигнал измерительной информации, удобный для обработки, хранения, дальнейших преобразований. По характеру преобразования различают:

-аналоговые преобразователи (АП);

-цифро-аналоговые преобразователи (ЦАП);

-аналого-цифровые преобразователи (АЦП); По месту в измерительной цепи различают:

-первичный преобразователь (преобразователь, на который непосредственно воздействует измеряемая физическая величина);

34

- промежуточный преобразователь (преобразователь, занимающий место в измерительной цепи после первичного ИП).

Измерительные преобразователи либо входят в конструктивную схему измерительного прибора, либо применяются совместно с ним, но сигнал преобразователя не поддается непосредственному восприятию наблюдателем. Например, преобразователь необходим для передачи информации в память компьютера, для усиления напряжения и т.д. Преобразуемую величину называют входной, а результат преобразования – выходной величиной. Соотношение между входной и выходной величинами, называется функцией преобразования.

Конструктивно обособленный первичный ИП, от которого поступают сигналы измерительной информации, является датчиком.

Измерительная установка – совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенных для измерений одной или нескольких физических величин и расположенных в одном месте. Примерами являются установка для измерения удельного сопротивления электротехнических материалов, установка для испытаний магнитных материалов. Измерительную установку, предназначенную для испытаний каких-либо изделий, иногда называют испытательным стендом.

Измерительная система - совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических устройств, размещенных в разных точках контролируемого пространства с целью измерений одной или нескольких физических величин, свойственных этому пространству. Примером может служить радионавигационная система для определения местоположения судов, состоящая из ряда измерительных комплексов, разнесенных в пространстве на значительном расстоянии друг от друга.

Уровень современной измерительной техники определяется автоматизированными измерительными системами (АИС), информационно-измерительными системами (ИИС), измерительновычислительными комплексами (ИВК).

Измерительные принадлежности – это вспомогательные средства измерений величин. Они необходимы для вычисления поправок к результатам измерений, если требуется высокая степень точности. Например, термометр может быть вспомогательным средством, если
