Футбольное поле с беговой дорожкой

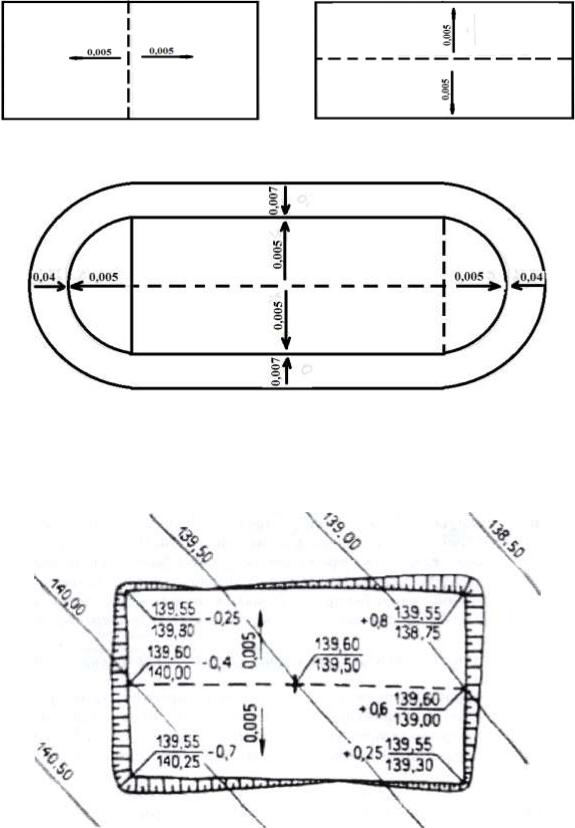

Рис. 2.9. Спортивные площадки

Рис. 2.10. Вертикальная планировка спортивной площадки

45

Вертикальная планировка спортивной площадки, выполненная проектными отметками, представлена на рис. 2.10.

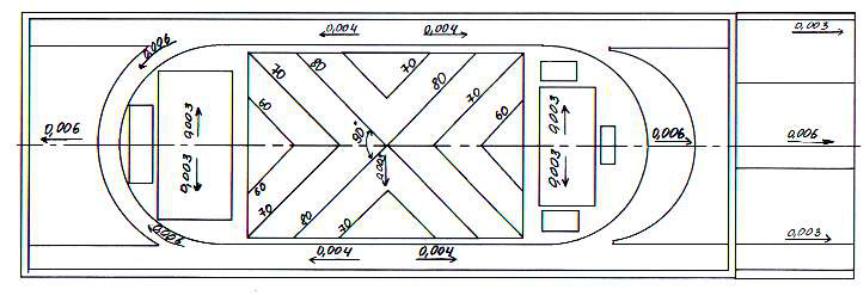

Вертикальная планировка спортивной площадки в проектных горизонталях представлена на рис. 2.11.

47

2.9. Вертикальная планировка территорий, подверженных затоплению

На подверженных затоплению территориях проектный рельеф не так жестко привязывают к существующему. Поверхности проектируют, стараясь сохранить генеральный уклон в сторону водоема. Иногда некоторые участки приподнимают искусственно. Их планируют с уклонами, превышающими минимально допустимые для водоотвода, но необходимые для архитектурного решения.

Назначая высотные отметки территорий, учитываются не только нормативные значения продольных и поперечных уклонов, но и особенности гидрогеологических условий. В случае подтопления грунтовыми водами ограничивается возможность срезок и дается преимущество подсыпкам.

2.10.Вертикальная планировка территорий

сзелеными насаждениями

Основными задачами вертикальной планировки территорий с зелеными насаждениями являются: поверхностное удаление атмосферных ливневых и талых вод и создание нормальных условий строительства дорог, дорожек и аллей с уклонами, приемлемыми для движения транспорта (служебного и обслуживающего посетителей) и пешеходов.

При вертикальной планировке этих территорий соблюдаются условия максимального сохранения имеющегося почвенного покрова

ирастений. Уклоны поверхности назначают 0,5 – 12 %. Рельеф преобразовывают в бессточных местах и на участках, примыкающих к зданиям и проездам. Отметки территорий с зелеными насаждениями «привязывают» к этим сооружениям. На значительной крутизне склонов вертикальную планировку решают террасированием.

Принципы и приемы вертикальной планировки, а также объемы работ во многом зависят от размеров территории зеленых насаждений, а главное от назначения и использования территории. Основными элементами территорий зеленых насаждений, подвергаемых вертикальной планировке, являются: дороги и дорожки, аллеи, площади

иплощадки у входа перед сооружениями (кинотеатр, кафе и т.д.), видовые и другого назначения, а также связи между участками террито-
