По целевому назначению компоненты внутриквартального озеленения делятся на защитные насаждения, декоративные, рекреационные, специализированные и продуктивные сады.

По функциональному признаку компоненты озеленения подразделяются на насаждения общего пользования и ограниченного пользования.

2.11. Вертикальная планировка при реконструкции территории

Особенность вертикальной планировки при реконструкции территории объясняется тем, что на территории уже существуют здания, сооружения, транспортные и пешеходные пути. Сначала определяются специальные требования, которые включают в себя высотную увязку проектных отметок реконструируемых территорий с отметками сохраняемых зданий, сооружений, дорог и подземных коммуникаций.

Проведение вертикальной планировки при реконструкции территории вызвано необходимостью изменения внутриквартальной дорожной сети и организации поверхностного водоотвода.

Отметки углов зданий и сооружений, въездов и подъездов к ним сохраняют в сочетании с высотным положением проездов. Эти отметки и определяют проектные отметки вертикальной планировки реконструируемой территории. В отдельных случаях допускается переустройство входов в здания, если их конструктивные особенности это позволяют. Если такое переустройство целесообразно, то изменяют отметку «посадки» здания. Ее повышают только до уровня заложения горизонтальной гидроизоляции в стенах, а понижают до предела, ис-

52

ключающего промерзание подошвы фундаментов и сохраняемых подземных сетей.

Поперечный профиль проездов в этих условиях нередко проектируют вогнутым. Если гидрогеологические условия реконструируемой территории площадки неблагоприятные, то срезка грунта ограничивается положением уровня грунтовых вод относительно поверхности. В этом случае преобразование рельефа желательно проводить за счет подсыпки грунта.

Таким образом, в условиях реконструкции, учитывая незначительные возможности срезки и подсыпки, планировочную поверхность изменяют локально, в основном на территориях, свободных от застройки.

2.12. Вертикальная планировка территорий промышленных предприятий

Под строительство промышленных предприятий должны отводиться пологие участки территорий. Современные промышленные предприятия требуют сооружения крупных корпусов площадью до нескольких тысяч квадратных метров. При выборе площадки под промышленные предприятия следует учитывать условия энерго- и водоснабжения, канализации, климат, уровень паводковых и грунтовых вод и рельеф территории. Размещение промышленных предприятий на участках со значительными уклонами связано с перепланировкой территории и выполнением большого объема земляных работ.

Необходимо предусматривать транспортные связи предприятий с внешними железнодорожными, автодорожными и водными магистралями, сеть внутризаводских автомобильных дорог, в отдельных случаях железнодорожных путей.

При относительно спокойном рельефе с уклоном до 20 0/00 высотное размещение зданий и сооружений производится в уровне поверхности земли, при уклонах до 50 0/00 можно использовать террасирование участков с сопряжением их с рельефом откосами, а в стесненных условиях – подпорными стенками. Террасирование участков отдельно стоящих зданий и сооружений обеспечивает максимальное приближение проектной поверхности к существующему рельефу.

Проектирование вертикальной планировки дорог промышленных предприятий, проходящих вдоль цеховых зданий, заезд в кото-

53

рые можно осуществлять с различных сторон, необходимо производить в увязке с отметками полов первого этажа этих зданий. Это требует проектирования дорог с минимальными продольными уклонами. В ряде случаев дороги проектируют безуклонными, придавая уклоны лишь лоткам проезжих частей с созданием пилообразного профиля вдоль них.

В целях обеспечения поверхностного стока с территорий, уклоны которых менее 5 0/00, необходимо тщательное планирование ее поверхности и оборудование площадки развитой сетью водоприемных и водоотводящих устройств.

Промышленные участки проектируют с закрытой водосточной сетью, временным решением может быть устройство открытого водоотвода (с кюветами).

На завершающем этапе проекты вертикальной планировки выполняют методом проектных горизонталей. При малых продольных уклонах лотков и кюветов для обеспечения водоотвода дополнительно проектируют пилообразные продольные профили.

2.13. Проектирование пешеходной части тротуаров с пандусом

Пандус – съезд, предназначенный для передвижения маломобильных групп населения (прил. 16).

В местах пересечения транзитного тротуара с проездом необхо-

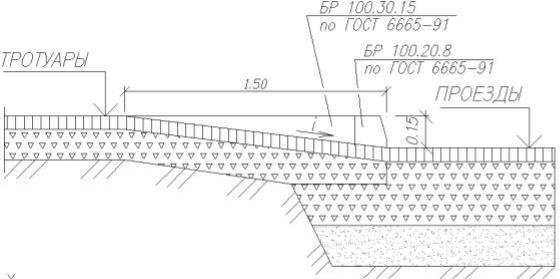

Рис. 2.12. Пример пандуса при пересечении тротуара с проездом

54
