3. ПОСАДКА ЗДАНИЯ НА РЕЛЬЕФ
Посадка здания на рельеф осуществляется на площадке в уровне, превышающем отметки красной линии, исходя из поперечного уклона прилегающей к зданию территории в сторону улицы или проезда в размере 20 0/00, а отметки пола первого этажа должны быть не выше 1,2 м от самой низкой отметки угла здания, но не менее 0,5 м по санитарным требованиям.
Уклоны территории примыкающей к зданиям и площадкам, проектируются от них к лоткам проездов, а вокруг каждого здания устраивают бетонную или асфальтовую отмостку шириной не менее 0,5 м. Например, при удалении проезда на 6 м от здания отметка должна быть выше отметки лотка проезда не менее чем на 0,32 м при высоте бортового камня 0,15 м и поперечного уклона тротуара не ме-
нее 10 0/00.
Высоту посадки зданий определяют исходя из проектных отметок прилегающей территории.
Для выполнения привязки зданий к существующему рельефу необходимо помнить основные правила [2]:
-здания и сооружения на проектном рельефе не должны подтапливаться;
-в случае понижения рельефа в сторону здания на расстоянии 5 м от отмостки устраивают искусственный лоток с поперечным
уклоном от 10 до 25 0/00;
-поперечный уклон отмостки здания принимают равным от 5 до
10 0/00;
-минимальный уклон определяют из условий водоотвода
4-5 0/00;
-максимальный уклон назначают исходя из того, что перепад
красных отметок углов зданий не должен превышать 1,2 м; - наименьший перепад отметки чистого пола и отмостки назна-
чают 0,5 м, наибольший – от 1 до 2 м.
Таким образом, отметка чистого пола определяется суммированием максимальной красной отметки одного из углов здания и выбранного по проекту значения и составляет от 0,5 до 2 м. При большем перепаде высот необходимо изменение типового проекта здания.
Здания и сооружения на проектном рельефе не должны подтапливаться.
55
В случае понижения рельефа в сторону здания на расстоянии 5 м от отмостки устраивают искусственный лоток с поперечным
уклоном от 10 до 25 0/00.
Поперечный уклон отмостки здания принимают равным от 5 0/00. Минимальный уклон определяют из условий водоотвода от 4-5 0/00. Максимальный уклон назначают исходя из того, что перепад
красных отметок углов зданий не должен превышать 1,2 м.
При большем перепаде высот необходимо изменение типового проекта здания (использование домов ступенчатого типа, смещение по вертикали отдельных секций типовых домов) или проведение специальных мероприятий (террасирование склона, устройство откосов, подпорных стенок и пр.).
Наименьший перепад отметки чистого пола и отмостки назначают 0,5 м, наибольший - от 1 до 2 м. Таким образом, отметка чистого пола определяется суммированием максимальной красной отметки одного из углов здания и выбранного по проекту значения от 0,5 до 2 м. При большем перепаде высот необходимо изменение типового проекта здания.
Пример посадки здания представлен на рис. 3.1.

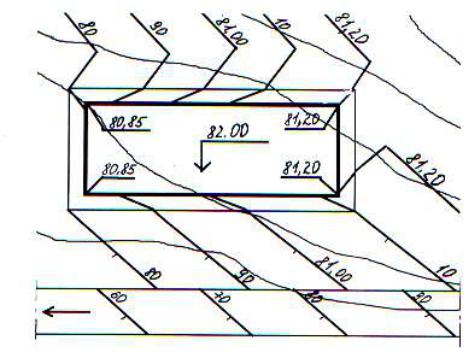

Рис. 3.1. Посадка здания на рельеф [2]
56
4.ОБЪЕМЫ ЗЕМЛЯНЫХ РАБОТ
ИБАЛАНС ЗЕМЛЯНЫХ МАСС
Объемы земляных работ рассчитывают в процессе разработки варианта вертикальной планировки, после определения высотного положения проектных поверхностей территорий, а при графоаналитических методах – одновременно.
При проектировании вертикальной планировки методом профилей объемы подсчитывают, используя чертежи профиля и плана территории. Площадь сечения подсыпки или срезки определяют непосредственно на профиле.
Геометрические объемы определяют, рассчитывая насыпь и выемку по продольным и поперечным профилям, а конечный результат принимают средним из полученных величин.
При выполнении вертикальной планировки методом проектных горизонталей и методом проектных отметок объемы подсчитывают, предварительно выполняя картограмму земляных работ. Для этого на подоснову наносят координатную сетку со сторонами от 20 до 200 м. Назначение размера стороны зависит от масштаба чертежа, пересеченности рельефа и требуемой точности подсчета.
Картограмма земляных работ необходима для определения границ между выемками и насыпями с помощью рабочих отметок вершин сетки квадратов, значения которых записывают на картограмме у каждой ее вершины.
На картограммах в углах пересечения сетки выписывают отметки с правой стороны точек пересечения сторон квадратов, снизу – отметки существующей поверхности, сверху – проектные отметки. Рабочие отметки со своим знаком выписывают сверху с левой стороны данной точки.
В квадратах с рабочими отметками разных знаков находят линию нулевых работ – линию, разделяющую площади подсыпки и срезки грунта. Положение нулевых точек на плане определяют, используя подобие треугольников, расположенных по линии сетки в вертикальном сечении.
Объемы работ рассчитывают двумя методами: квадратов и треугольных призм. По первому методу рассматривают квадраты «полные» (с рабочими отметками одного знака) и «неполные» (с рабочими отметками разных знаков).
57
Метод квадратов
Геометрический объем «полного» квадрата рассчитывают по формуле
V |
l 2 hi |
4 |
, |
(4.1) |
н(в) |
|
|
|
где l – сторона квадрата, м; h – рабочие отметки, м.

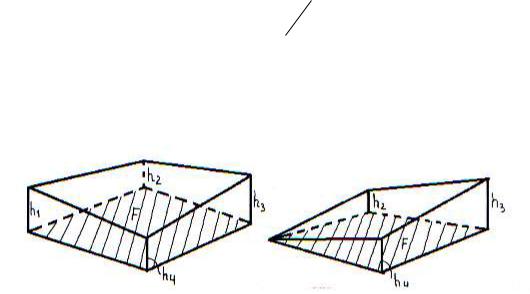

Рис. 4.1. Определение геометрических объемов «полных» квадратов
В «неполных» квадратах линия нулевых работ делит квадраты на две фигуры.
Геометрический объем этих фигур определяется формулой
|
Vн(в) hср Fн(в) , |
(4.2) |
|
где hср – средняя рабочая отметка отдельной фигуры, м; |
Fн(в) – пло- |
||
щадь насыпи (выемки) отдельной фигуры, м2. |
|
||
hср |
Н раб.1 Н раб.2 Н раб.n |
, |
(4.3) |
|
|||
|
n |
|
|
– рабочие отметки, м; n – число точек, имеющих рабочие отметки, включая нулевые.
В«неполных» квадратах линия нулевых работ отсекает фигуры
ввиде призм, в основании которых лежит треугольник или трапеция. Пример выполнения картограммы приводится в прил. 1.
58

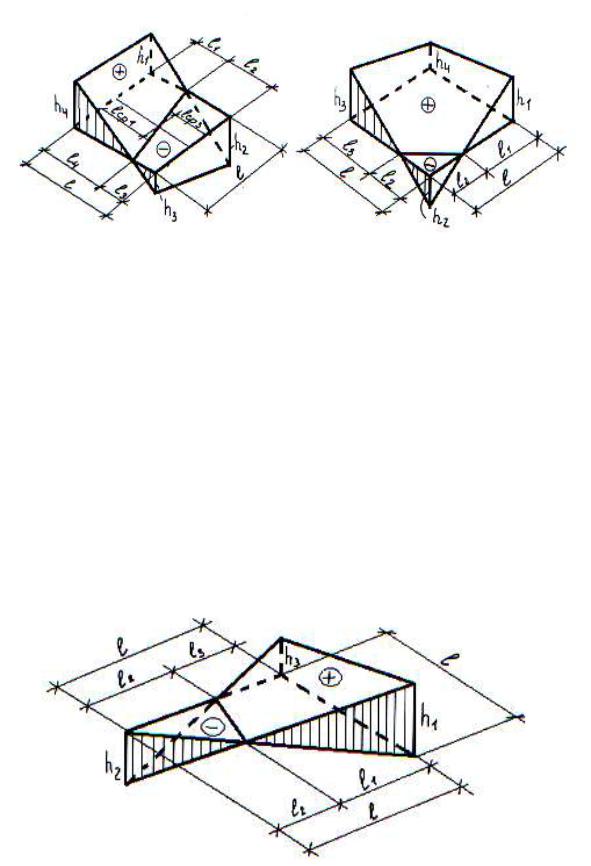

Рис. 4.2. Определение геометрических объемов «неполных» квадратов
Расчет методом треугольных призм дает большее приближение результатов к реальным объемам. Для расчета этим методом картограмму земляных работ подготавливают, разбивая каждый квадрат диагональю на два треугольника.
В «полных» призмах геометрический объем равен
|
l 2 |
3 |
|
|
V |
h |
, |
(4.4) |
|
н(в) |
|
i |
|
|
|
|
1 |
|
|
где l – сторона квадрата, м; h – рабочие отметки в углах треугольника, м.
В «неполных» призмах рассчитывают объем треугольной пирамиды, отсеченной линией нулевых работ. Рабочие отметки проставляют с их знаками.
Рис. 4.3. Определение геометрических объемов методом неполных треугольных призм
