13.Рабочие органы землеройных машин: характеристика, назначение и параметры. Определение сопротивлений, возникающих при резании и копании грунтов /1, 6, 12, 20/.
14.Бульдозеры: назначение, классификация, конструкция, принцип работы, производительность /1, 2/.
15.Скреперы: назначение, классификация, конструкция, принцип работы, производительность /1, 2, 3/.
16.Грузоподъемные машины: назначение, классификация /1, 6/. 17.Домкраты: винтовые и гидравлические. Назначение, конструкция и со-
отношение силовых параметров /1, 6/.
18.Строительные лебедки: назначение, классификация и параметры. Определение тягового усилия /1, 6/.
19.Тали и тельферы. Назначение, конструкция, применение /1, 6/. 20.Лебедки с машинным приводом. Мощность, необходимая для подъема
груза. Канатоемкость барабана /1, 6, 12/.
21.Мачтовые подъемники: назначение, конструкция, принцип работы /1, 2, 3/.
22.Строительные краны назначение, классификация и основные парамет-
ры /1, 2, 3/.
23.Мачтовые краны: назначение, конструкция, основные механизмы /1, 2, 3/.
24.Самоходные стреловые краны: назначение, классификация, основные элементы и механизмы. Индексация кранов /1, 2, 3/.
25.Пневмоколесные, автомобильные и гусеничные краны. Конструкция и принцип действия. Сравнительная характеристика /1, 2, 3/.
26.Башенные краны: назначение, классификация и конструкция. Индекса-
ция /1, 2/.
27.Схемы основных механизмов башенных кранов /1, 2, 3, 19/. 28.Производительность кранов /1, 2/.
29.Транспортные и транспортирующие машины: назначение, классификация, общая характеристика /1/.
30.Ленточные конвейеры: назначение, устройство, принцип работы, производительность /1/.
31.Винтовые конвейеры, ковшовые элеваторы: назначение, устройство, принцип работы, производительность /1/.
32.Установка пневматического транспорта: назначение, принцип действия, основные схемы, определение производительности /1/.
33.Оборудование для производства, свайных работ: назначение, классификация и характеристика. Виды и состав сваебойного оборудования
/1/.
11
34.Дизель-молоты штанговые и трубчатые: назначение, конструкция, принцип действия, сравнительная характеристика /1/.
35.Свайные вибропогружатели: область применения, принцип работы и схемы /1/.
36.Машины для приготовления бетонной смеси и растворов: назначение, классификация, конструкция и принцип действия. Схемы заводов по производству бетонов, их характеристика /1/.
37.Растворомешалки и бетономешалки. Их производительность /1/.
38.Дозирование бетонов и растворов /1, 6/.
39.Машины для транспортирования бетонных смесей и растворов. Растворонасосы /1,6/.
40.Одноковшовые экскаваторы: назначение, устройство, производительность, индексация /1, 2, 6/.
8.ВАРИАНТЫ ЗАДАНИЙ ДЛЯ ВЫПОЛНЕНИЯ КОНТРОЛЬНЫХ РАБОТ
Контрольная работа № 1
Задача № 1. Рассчитать следующие параметры заданной передачи: -общее передаточное отношение U0;
-передаточные отношения 1-й, 2-й ступеней U1 , U2 ;
-параметры зубчатых колёс передачи (D – диаметр делительной окружности; Di – диаметр впадин; Dе – диаметр выступов);
-крутящий момент на каждом валу М1 , М2 , М3 ; -частоту вращения второго вала n2 .
|
Исходные данные |
|
|
|
Таблица 1 |
||||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
Вари- |
Вид передачи |
N1 , |
n1 , |
n3 , |
m, |
z1 |
|
z3 |
|
ант |
кВт |
мин-1 |
мин-1 |
мм |
|
|
|||
1 |
2-ступенчатая цилинд- |
10 |
960 |
48 |
2.5 |
20 |
|
18 |
|
рическая 3-осная |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
2 |
2-ступенчатая цилинд- |
12 |
1200 |
40 |
2.5 |
25 |
|
20 |
|
рическая соосная |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
3 |
2-ступенчатая цилинд- |
14 |
1000 |
40 |
3.0 |
22 |
|
22 |
|
рическая 3-осная |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
4 |
2-ступенчатая цилинд- |
15 |
800 |
40 |
3.0 |
20 |
|
20 |
|
рическая соосная |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
5 |
2-ступенчатая цилинд- |
18 |
750 |
25 |
2.5 |
22 |
|
18 |
|
рическая 3-осная |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
12
Окончание табл.1
Вари |
|
N1 , |
n1 , |
n3 , |
m, |
|
|
|
ант |
Вид передачи |
z1 |
z3 |
|||||
кВт |
мин-1 |
мин-1 |
мм |
|||||
6 |
2-ступенчатая цилинд- |
20 |
1600 |
80 |
2.25 |
18 |
20 |
|
рическая соосная |
||||||||
|
|
|
|
|
|
|
||
7 |
2-ступенчатая цилинд- |
22 |
1250 |
50 |
3.0 |
20 |
18 |
|
рическая 3-осная |
||||||||
|
|
|
|
|
|
|
||
8 |
2-ступенчатая цилинд- |
24 |
1000 |
50 |
2.25 |
18 |
20 |
|
рическая соосная |
||||||||
|
|
|
|
|
|
|
||
9 |
2-ступенчатая цилинд- |
26 |
1200 |
60 |
2.5 |
20 |
22 |
|
рическая 3-осная |
||||||||
|
|
|
|
|
|
|
||
10 |
2-ступенчатая цилинд- |
28 |
600 |
30 |
3.0 |
22 |
20 |
|
|
рическая соосная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечание. N1 – мощность на ведущем валу передачи; n1 , n3 – частота вращения 1- го и 3-го валов; m – модуль зацепления; z1 ,z3 – количество зубьев 1-й и 3-й шестерен.

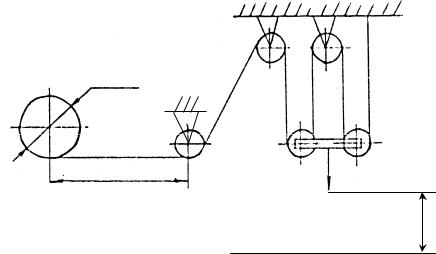

Задача №2. Рассчитать электрическую реверсивную лебёдку, предназначенную для подъёма груза массой m со скоростью υг на высоту Hп . Режим работы механизма средний ПВ – 25% (схема запассовки каната приведена на рисунке), расстояние от полиспаста до барабана 10 м.
В процессе расчёта: подобрать канат (dk - диаметр каната,Lк – длину каната, вид каната), диаметр блоков Dбл , электродвигатель (марку двигателя), редуктор (краткая характеристика), определить параметры барабана (Dб – диаметр барабана, Lб – длину барабана, nб – частоту вращения барабана).
Dб
Q
L0=10м
Hп
13
|
Исходные данные |
Таблица 2 |
||
|
|
|
||
|
|
|
|
|
Вариант |
m, кг |
υг , м/с |
Hп , м |
|
1 |
3000 |
0.16 |
40 |
|
2 |
4000 |
0.15 |
36 |
|
3 |
5000 |
0.14 |
32 |
|
4 |
6000 |
0.13 |
30 |
|
5 |
7000 |
0.12 |
28 |
|
6 |
8000 |
0.11 |
26 |
|
7 |
9000 |
0.10 |
24 |
|
8 |
10000 |
0.12 |
22 |
|
9 |
11000 |
0.12 |
20 |
|
10 |
12000 |
0.12 |
20 |
|
Контрольная работа №2
Задача №1. Рассчитать сопротивления, возникающие при работе самоходной землеройно-транспортной машины на транспортном и тяговом режимах. Определить силу тяги, развиваемую базовой машиной, и силу тяги по сцеплению.
|
|
|
|
Исходные данные |
|
Таблица 3 |
||
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Тип |
Параметры |
|
Масса |
Разрабатывае- |
|
Вариант |
|
рабочего |
|
|||||
|
трактора |
|
машины, т |
мый грунт |
||||
|
|
|
|
органа |
|
|||
|
|
|
|
|
|
|
|
|
|
|
1 |
Т-500 |
B 0= 4,530 м |
|
50,05 |
|
|
базе |
|
H0 |
= 2,120 м |
|
|
|||
|
|
|
|
|
|
|||
|
2 |
Т-330 |
B0 |
= 4,860 м |
|
48,289 |
|
|
наБульдозер трактора |
|
H0 |
= 1,820 м |
|
Cуглинок, |
|||
|
|
|
|
|
||||
|
|
|
B0 = 4,710 м |
|
|
|||
|
|
3 |
Т-35.01 |
|
53,25 |
γ =1800 кг/м3 |
||
|
|
|
|
H0 = 2,210м |
|
|
|
|
|
|
4 |
Т-15.01 |
B0 |
= 3,820 м |
|
25,33 |
|
|
|
H 0= 1,520 м |
|
|
||||
|
|
|
|
|
|
|
||
|
|
5 |
Т-20.01 |
B0 |
= 3,940 м |
|
30,34 |
|
|
|
H0 |
= 1,700 м |
|
|
|||
|
|
|
|
|
|
|
||
14
|
|
|
|
|
Окончание табл.3 |
|
|
|
Тип |
Параметры |
Масса |
Разрабатывае- |
|
Вариант |
рабочего |
|||||
трактора |
машины, т |
мый грунт |
||||
|
|
органа |
||||
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Vг = 7 м3 |
|
|
|
|
6 |
ВТ-100 |
Vш = 9 м3 |
14,85 |
|
|
|
|
|
B = 2,5 м |
|
|
|
|
|
|
|
|
|
|
Скреперприцепной базенатрактора |
9 |
Т-330 |
Vг = 7 м3 |
52,30 |
|
|
Vш = 17 м3 |
|
|||||
|
7 |
Т-130 |
Vш = 9 м3 |
21,00 |
|
|
|
|
|
B = 2,65 м |
|
Супесь, |
|
|
8 |
Т-4А |
Vг = 10 м3 |
18,148 |
суглинок, |
|
|
Vш = 12 м3 |
3 |
||||
|
|
|
B = 2,82 м |
|
γ =1600 кг/м |
|
|
|
|
|
|
||
|
|
|
Vг = 15 м3 |
|
|
|
|
|
|
B = 2,85 м |
|
|
|
|
|
|
Vг = 3 м3 |
|
|
|
|
10 |
Т-130 |
Vш = 3.3 м3 |
16,746 |
|
|
|
|
|
B = 2,1 м |
|
|
|
Примечание. B0 – ширина отвала; H0 – высота отвала; Vг – геометрическая вместимость ковша; Vш – вместимость ковша с шапкой; B – ширина ковша.
Задача № 2 (Варианты 1 – 4)
Определить производительность скрепера при разработке грунта (суглинка) плотностью γ = 1600 кг/м3 .
Таблица 4
Исходные данные
Вари- |
Базовый |
Vг, |
Vш , |
LT , |
υ1 , |
υ2 , |
υ3 , |
υ4 , |
В, |
ант |
трактор |
м3 |
м3 |
м |
км/ч |
км/ч |
км/ч |
км/ч |
м |
1 |
ВТ-100 |
7,0 |
9,0 |
400 |
2,4 |
4,8 |
3,2 |
6,0 |
2,5 |
2 |
Т-130 |
7,0 |
9,0 |
500 |
3,2 |
6,0 |
4,0 |
7,0 |
2,65 |
3 |
Т-4А |
10,0 |
12 |
600 |
2,9 |
5,8 |
3,6 |
6,5 |
2,8 |
4 |
Т-330 |
15,0 |
17 |
800 |
1,8 |
6,0 |
5,.0 |
12 |
2,85 |
Примечание. VГ – геометрическая вместимость ковша; Vш – вместимость ковша с шапкой; В - ширина ковша; LT - дальность транспортирования; скорость движения: υ1 – при наборе (копании) грунта, υ2 – при движении с загруженным ковшом, υ3– при разгрузке, υ4 – при движении с порожним ковшом.
15
