тель, монохроматор, кюветное отделение, кюветодержатель, фотометрическое устройство. Конструкция механизма осветителя (см. рис. 5.7) обеспечивает перемещение лампы в трех взаимно перпендикулярных направлениях.

Монохроматор 1 (см. рис. 5.4) служит для получения излучения заданного спектрального состава и состоит из корпуса, узла входной щели, сферического зеркала, дифракционной решетки, узла выходной щели и синусного механизма.

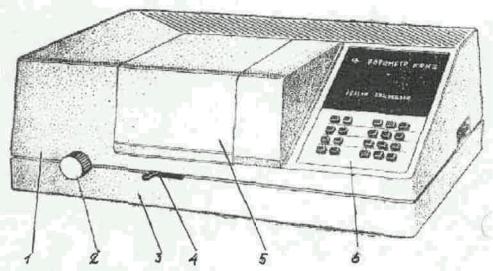

Рис. 5.3. Общий вид фотометра КФК-3: 1 – кожух; 2 – ручка управления дифракционной решеткой; 3 – основание прибора; 4 – тумблер ввода в световой луч кювета с эталонным или исследуемым раствором; 5 – крышка кюветного отделения; 6 – клавиатура и цифровое табло микропроцессорной системы

Ручка 2 (см. рис. 5.3) служит для поворота дифракционной решетки через синусный механизм и установки требуемой длины волны в нанометрах.

Кюветное отделение 2 (см. рис. 5.4) представляет собой отсек, который с помощью болтов крепится к корпусу монохроматора. В правой части этого корпуса расположен карман 5 с крышкой, в котором размещено фотометрическое устройство. В фотометрическое устройство входит фотодиод и усилитель постоянного тока. Усилитель постоянного тока (УПТ) устанавливается в колориметр через разъем.

Для контроля выходного напряжения УПТ на печатной плате, находящейся у боковой стенки колориметра имеется 2 гнезда, закрытых кожухом 1 (см. рис. 5.3). На этой же плате расположен резистор 1 (см. рис. 5.5).

В кюветодержатель устанавливают кюветы с растворителем (контрольным раствором и исследуемым раствором) и помещают их в

29

кюветное отделение 2 (см. рис. 5.4).

Кюветодержатель устанавливают в кюветное отделение на столик так, чтобы две маленькие пружины находились с передней стороны.

Ввод в световой пучок одной или другой кюветы осуществляется поворотом рукоятки 4 (см. рис. 5.3) до упора влево или вправо.

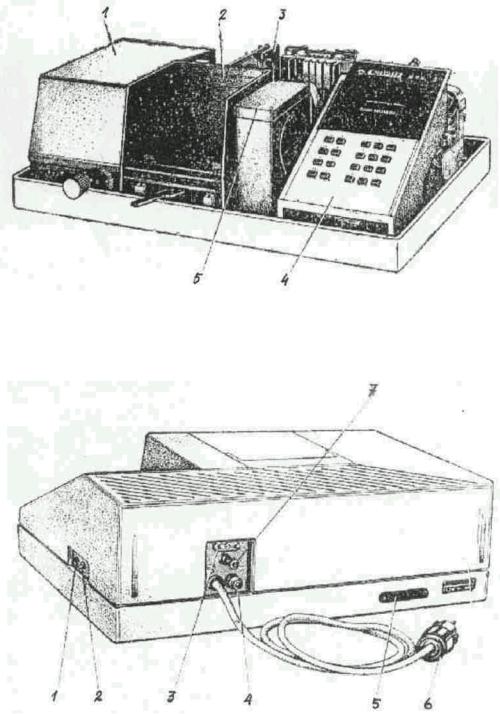

Рис. 5.4. Вид колориметра КФК-3: 1 – монохроматор; 2 – кюветное отделение; 3 – блок питания; 4 – клавиатура и табло микропроцессорной системы; 5 – фотометрическое устройство

Рис. 5.5. Вид фотоколориметра КФК-3 сзади: 1 – резистор; 2 – тумблер сетевого напряжения; 3 – розетка для подключения блока проточной кюветы; 4 – предохранитель (1А); 5 – розетка для подключения печатающего устройства; 6 – электрошнур с вилкой для включения в

30

сеть; 7 – зажим защитного заземления

При установке рукоятки до упора влево в световой пучок вводится кювета с исходным раствором, при установке рукоятки до упора вправо в световой пучок вводится кювета с исследуемым раствором.

При открытой крышке кюветного отделения шторка перекрывает световой пучок.

5.7.2.Блок питания. В блоке питания 3 (см. рис. 5.4) расположены печатные платы стабилизаторов напряжений, силовой трансформатор.

На боковой стенке блока питания имеется выключатель сетевого напряжения (тумблер) 2 (см. рис. 5.5).

На задней стенке блока питания (см. рис. 5.5) имеется электрошнур с вилкой 6 для включения в сеть, предохранитель 4 (1А), розетка 3 для подключения блока проточной кюветы, а также зажим защитного заземления 8. На вилке 6 имеется заземляющий контакт. Вилка 6 должна подсоединяться к розетке, соединенной с заземляющей шиной.

5.7.3.Микропроцессорная система. Микропроцессорная система 4 (см. рис. 5.4) состоит из двух печатных плат, соединенных между собой разъемом. К фотометру система подсоединяется через разъем. Клавиатура

ицифровые табло системы выходят на переднюю панель фотометра.

5.8.Принадлежности и сменные части

5.8.1.Кюветы. К фотометру прилагается набор прямоугольных кювет № 4. Рабочая длина и объем кювет 1 (рис. 5.6) приведены в табл. 5.1.

В набор входят по три кюветы каждого размера. Кюветы 1 устанавливают в кюветодержатель 2.

Рабочая длина и объем кювет из наборов № 1, 2 и 3 приведены в табл.5.2.

5.8.2. Светофильтры контрольные. Контрольные светофильтры «К-1», «К-2» (поз. 6) (см. рис. 5.6) с коэффициентами пропускания, близкими к 15-75 % и «К-3» (поз. 5), применяются при периодической проверке технического состояния фотометра в процессе эксплуатации.

Коэффициенты пропускания светофильтров «К-1», «К-2» и длина волны в максимуме пропускания светофильтра «К-3» измерены на фотометре и указаны в паспорте фотометра.

5.9. Общие указания по эксплуатации

31

5.9.1.Если фотометр внесен в помещение с мороза, то распаковка и расконсервация его должны производиться после 24 часов пребывания в помещении. Фотометр следует извлекать из ящика осторожно и ни в коем случае не брать за рукоятки управления фотометра.

5.9.2.После распаковки следует проверить комплектность фотометра на соответствие паспорту, а затем ознакомиться с его работой, конструкцией и назначением всех органов управления.

5.9.3.Вблизи фотометра не должны находиться мощные источники электрических, магнитных полей, мощные источники света и нагревательные устройства. Не допускается попадание прямых солнечных лучей на фотометр.

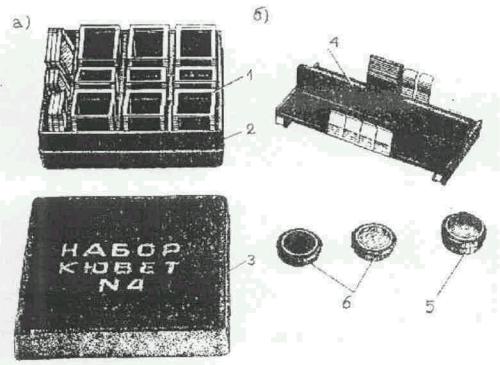

Рис. 5.6. Набор прямоугольных кювет № 4 (а) и контрольных светофильтров (б) к колориметру КФК-3: 1 – кюветы, 2 – контейнер для кювет; 3 – крышка контейнера; 4 – кюветодержатель; 5 – светофильтр «К-3»; 6 – светофильтры «К-1» и «К-2»

5.9.4. Температура окружающего воздуха должна быть по возможности близкой к 20 °С, допустимый диапазон температур окружающего воздуха при работе с фотометром от 10 до 35 °С, при влажности воздуха 50–80 %. 5.9.5. Установку длин волн необходимо выполнять подводкой со стороны коротких волн к более длинным. Если при установке значение длины волны перешло требуемое – вновь вернуться на 20–30 нм к более коротким волнам и повторно подвести к требуемому значению длины волны. Чувствительность фотометра в ультрафиолетовой области спектра наименьшая, поэтому для получения надежных результатов измерения в

32

области спектра 315–350 нм рекомендуется оптическую плотность раствора или образца выбирать не более 1.

5.9.6. Рабочие поверхности кювет должны перед каждым измерением тщательно протираться спиртоэфирной смесью. При установке кювет в кюветодержатели нельзя касаться пальцами рабочих участков поверхностей (ниже уровня жидкости в кювете). Наличие загрязнений или капель раствора на рабочих поверхностях кюветы приводит к получению неверных результатов измерений.

Примечание. Наборы кювет №1, 2 и 3 поставляются по требованию заказчика.

5.9.7.Жидкость наливается в кюветы до метки на боковой стенке кюветы. Жидкость в ограниченном объеме кюветы в некоторых случаях образует мениск. По капиллярам, в особенности по углам кюветы, жидкость поднимается на высоту до 6 мм.

5.9.8.Если уровень жидкости превышает метку на боковой стенке кюветы, то наблюдается затекание жидкости по углам, что создает впечатление протекания кюветы.

5.9.9.Не наклонять кювету с жидкостью при установке в кюветодержатель.

5.9.10.Закрыть кюветы крышками.

5.9.11.При загрязнении защитного стекла МПС, мешающем снятию результатов измерений, необходимо протереть защитное стекло сухой ветошью при отключенном фотометре. Не допускается производить протирку ветошью, смоченной растворителями.

5.9.12.Кратковременное пропадание индикации после протирки защитного стекла МПС не является дефектом.

5.9.13.Во время неправильного транспортирования возможны случаи сбивания лампы КГМ 12-10. При этом в кюветном отделении в плоскости шторки может нарушиться изображение щели. Для восстановления
