Требования правил проекционного черчения.

При выполнении чертежей на производстве руководствуются правилами машиностроительного черчения, которые следуют из требований ГОСТа. Одно из таких правил говорит о том, что изделие изготавливается не по изображениям на чертеже, а по размерам. Поэтому на чертежах для изображений допускается использовать целый ряд упрощений или утрирований. Однако данная графическая работа на тему простых и сложных разрезов выполняется в рамках раздела «Проекционное черчение». А в этом случае максимально исключены любые упрощения и при построении изображений обязательно соблюдение проекционной связи.

Сказанное обязывает к тому, что в данной работе построение любого вида или разреза следует точно увязывать с остальными изображениями, соблюдая проекционную связь и используя сведения из курса «Начертательной геометрии» для проведения линий перехода от одного элемента к другому.

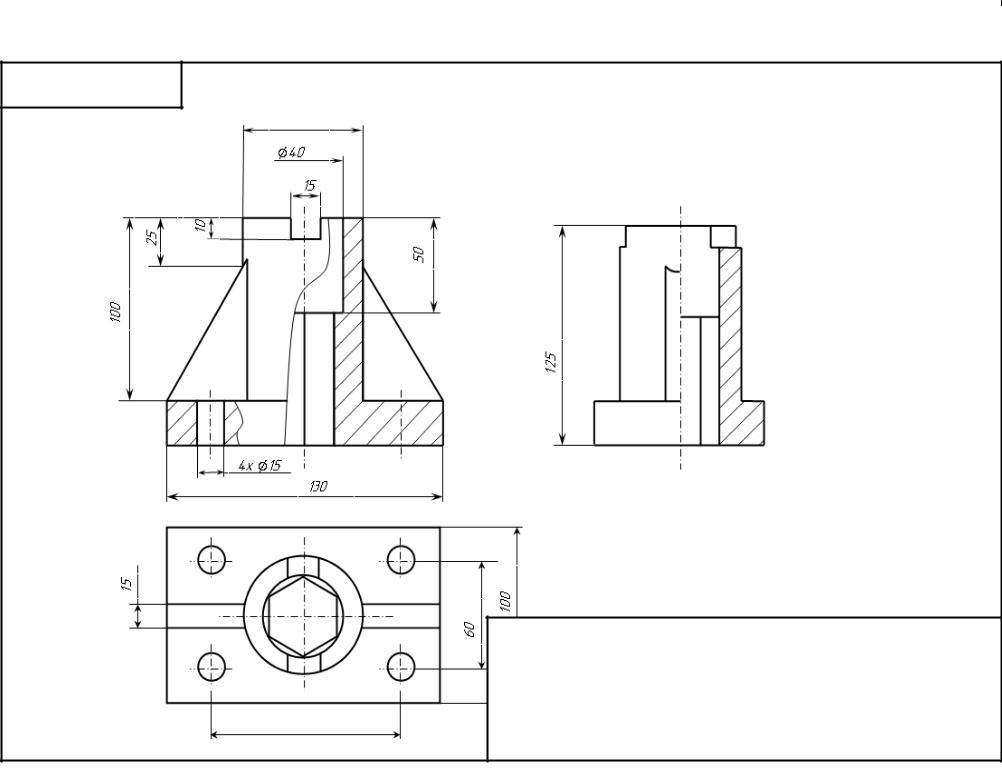

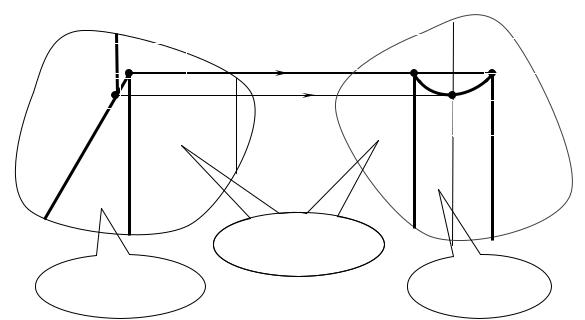

Обратимся к примеру выполнения задания «Простые разрезы», которое было представлено на Рис.1. В большинстве вариантов встречается аналогичный случай, когда ребро жесткости треугольной формы примыкает к толстостенному цилиндру. На виде слева верхняя узкая наклонная плоскость этого ребра пересекается с цилиндрической поверхностью. По правилам проекционного черчения необходимо точно воспроизвести форму линии пересечения. Ясно, что она будет фрагментом дуги эллипса. Для полного ее построения, ввиду малой протяженности, достаточно трех точек, легко определяемых по главному виду (см. Рис.3).

Естественно, что, если такой подкос будет примыкать к плоским граням, то в качестве линий пересечения будут выступать прямые линии При совмещении вида с разрезом от этих линий перехода будут оставаться лишь их левые части со стороны вида. Если же для разделения используется линия обрыва, то линию перехода можно изобразить и всю полностью.

7

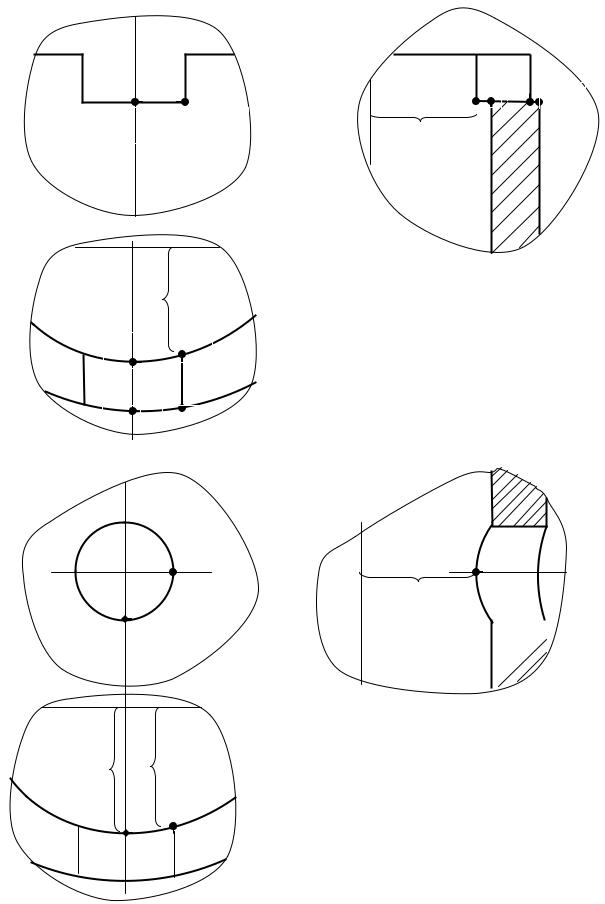

Если в цилиндрической надстройке имеются поперечные прорези (см. Рис.1,2,4) или (как в других вариантах заданий) поперечные отверстия (см. Рис.5), то и их изображения должны строиться с использованием проекционной связи:

B1 А1

Рис.4

D1 C1

В3 В2

Для определения положения точек A, B, C и D (см. Рис. 4) на виде слева, можно использовать их расстояния от вертикальной оси, взятые с вида сверху (в частности, для точки А оно помечено фигурной скобкой; или можно учитывать их сдвиг внутрь от наружной точки D, или друг от друга).

Если на детали присутствует поперечное цилиндрическое отверстие, то построения проводят аналогично (см. Рис.5). При этом на виде справа необходимо обращать внимание на разную кривизну линий перехода снаружи и на внутренней поверхности цилиндра.

Крепежные отверстия.

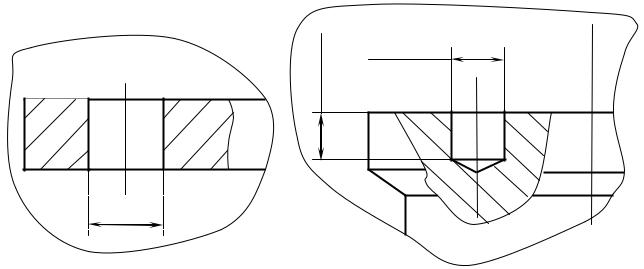

В большинстве вариантов на основаниях деталей (см. Рис.1, 2 , 6), а иногда и на верхних оголовках центральных надстроек (см. Рис.7) выполнены симметрично распложенные сквозные отверстия или глухие гнезда под крепеж. Они не попадают в основную секущую плоскость разреза, но их можно выявить с помощью местного разреза. Как правило, эти отверстия все одинаковой формы и размера, поэтому достаточно сделать это один раз со стороны вида. Об одинаковости размеров будет однозначно говорить форма записи размеров. Поскольку именно главный вид по определению несет всю максимально возможную основную информацию о детали, то и вырыв необходимо делать на нем. Следует заметить, что, если такое отверстие попало в одну из основных секущих плоскостей, то необходимость в местном разрезе отпадает.

3х 8

10

Правила нанесения размеров.

На чертежах деталей выделяют два типа размеров: размеры положения и размеры формы. Характер, приемы, выбираемые для простановки размерной цепи, должны по возможности облегчать чтение чертежа. С этой целью выработано несколько правил оформительского толка, которые необходимо соблюдать при нанесении размеров на чертеже.

Напомним, что необходимость в каждом последующем изображении чертежа возникает только тогда, когда на предыдущем изображении не удалось выявить или

9

образмерить какой-то элемент. Большинство деталей в вариантах заданий настолько просты, что для правильного прочтения их чертежей достаточно было бы двух изображений. В сущности, третий вид в данном случае строится только в учебных целях и на чертеже он должен был бы остаться без размеров, поскольку все они могут быть проставлены на предыдущих изображениях. Однако вид без размеров – нонсенс. Поэтому, если он не содержит своих «законных» размеров (а в некоторых вариантах они есть), то предлагается габаритную высоту с главного вида перенести на вид слева.

Вообще само понятие главного вида подразумевает и наиболее насыщенную размерную цепь. То есть все возможные размеры необходимо проставлять на нем. Это ускоряет чтение чертежа, так как не приходится бегать взглядом по чертежу и искать размеры того или иного элемента, который «читается» на главном виде, но размеры его там отсутствуют. Однако иногда главный вид, содержащий много элементов, выглядит перегруженным размерами. В этом случае надо какуюто часть размеров уносить на вид сверху. Критерием может служить наличие возможности объединения по какому-либо признаку какой-то части размеров в одну общую группу и, которые, к примеру, на виде сверху воспринимаются быстрее или смотрятся там просто логичнее. Например, это могут быть размеры продольного и поперечного расположения крепежных отверстий или габаритные длина и ширина изделия и т.д.

Вданной работе рекомендации по простановке размерной цепи следующие:

1.Изображение на месте главного вида должно нести максимально возможную информацию о размерах.

2.Размеры наружных элементов должны проставляться со стороны вида, а внутренних – со стороны разреза.

3.Все размеры, относящиеся к одному и тому же элементу необходимо концентрировать в одном месте, а именно там, где его формы читаются наилучшим образом.

4.Как следствие - размеры отверстий необходимо помещать на разрезах.

5.Размеры проставляются, по возможности, за пределами изображения.
