«МАТИ»-РГТУ им. К. Э. Циолковского

Кафедра «СМиИГ»

Проекционное черчение

Методические указания к графической работе «Простые и сложные

Составитель: А.С. Назаров Л.В. Сеньковская

Москва 2015

1

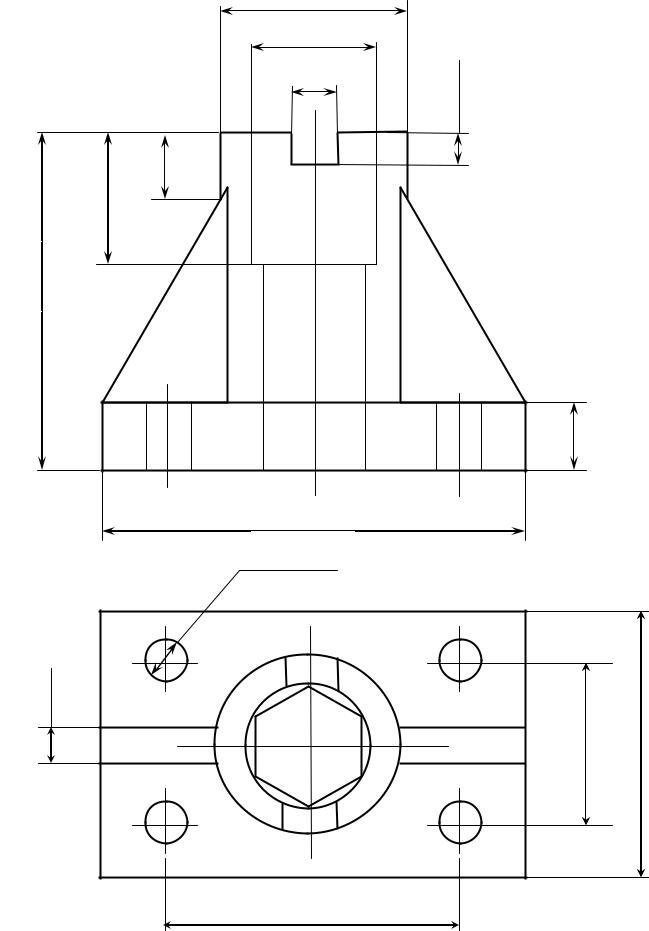

На листе задания в левой части содержатся исходные данные для детали, предназначенной под выполнение простых разрезов, а в правой части - для детали, требующей выполнения сложных разрезов. В обоих случаях заданы: главный вид и вид сверху, на которых штриховыми линиями выявлены внутренние элементы деталей. Следует отметить, что часть размеров задана от этих линий невидимого контура, что позволительно только для чертежа, содержащего исходное задание (см. Рис.1)!

1.Выполнение листа с простыми разрезами.

1.На горизонтальный формат А3 в тонких линиях и в масштабе 1:1 перечертить главный вид и вид сверху (с линиями невидимого контура). Размерную цепь не переносить, но предусмотреть для нее места.

2.Соблюдая проекционную связь, по двум заданным видам в тонких линиях построить вид слева (с линиями невидимого контура).

3.На месте главного вида и вида слева начертить совмещенные на одном изображении половину вида и половину соответствующего фронтального или профильного разрезов.

4.На полученных изображениях со стороны вида убрать линии невидимого контура. Нанести размеры, согласно рекомендациям по нанесению размерных цепей.

5.После проверки преподавателем правильности исполнения чертежа, выполнить его обводку.

Характерные особенности деталей в вариантах заданий.

Назначение разрезов – выявлять внутренние элементы изделия. При этом положение секущей плоскости следует выбирать так, чтобы получаемый разрез наиболее полно и достоверно отражал формы и истинные размеры внутренних элементов. Например, разрез, проходящий в стороне от оси цилиндрического отверстия, не покажет его истинного диаметра, а в случае конического отверстия вообще получится углубление с формой однополостного гиперболоида и т.д. От сюда следует, что секущую плоскость разреза необходимо проводить по плоскостям симметрии элементов или, если все изделие симметрично, то по соответствующим общим плоскостям симметрии (если конечно во втором случае будут одновременно правильно выявляться и внутренние отдельные элементы).

Правила выполнения разрезов требуют помечать положение секущих плоскостей (толстой разомкнутой линией), стрелками указывать направление взгляда и вводить буквенные обозначения. Однако бывают и исключения. Именно этим исключениям (помимо приобретения навыков по выполнению самих разрезов) частично посвящена эта графическая работа.

Большинство деталей, представленных в заданиях, имеют форму с двойной плоскостной симметрией (см. Рис.1). Это легко выявляется на видах сверху, если через центровые линии умозрительно провести соответствующие плоскости симметрии фронтального и профильного положения.

2

Если говорить о простых разрезах для этих деталей, то, как правило, их секущие плоскости имеет смысл выполнять именно по упомянутым плоскостям симметрии.

Так вот принято, что

положение секущих плоскостей разреза не показывают и буквенно его не

обозначают,

если одновременно выполняются два условия:

1- секущая плоскость разреза проходит по фронтальной или профильной плоскости симметрии детали.

2- само изображение разреза размещено на месте соответствующего основного вида.

Большинство деталей в вариантах заданий имеют элементы симметричной формы, которые к тому же симметрично расположены на изделии. Без ущерба для чтения чертежа

на месте основного вида можно разместить совмещенные половину

вида и половину соответствующего разреза.

Это возможно опять же, если выполняются два условия одновременно:

1.– данный полный вид симметричен.

2.– соответствующий полный разрез тоже симметричен.

Подобное совмещение при выполнении чертежа (см. Рис.2) позволяет на одном изображении дать представление и о наружном облике детали и о внутренних ее элементах, а так же сокращает объем графической работы. При чтении же чертежа всегда следует полагать, что если такое совмещение вида с разрезом использовано, то и вид и разрез для данной детали однозначно имели симметричную форму.

ГОСТ рекомендует половину вида размещать слева, а половину разреза – справа от разделяющей их осевой линии. Следует напомнить, что штриховку одной и той же детали на всех ее изображениях в разрезе наносят с одинаковой разрядкой и наклоном в одну и ту же сторону. Иногда, если бездумно в качестве разделителя использовать осевую, то при чтении чертежа могут проявиться разночтения. Например, если с этой разделительной линией совпадет какое-либо ребро элемента, находящегося снаружи или внутри детали. Возникает вопрос: относить его надо к изображению вида или к изображению внутренних элементов на разрезе? В этом случае для разделения необходимо использовать тонкую волнистую линию обрыва. С ее помощью можно легко внести ясность: если ребро снаружи, то в необходимом месте увеличиваем зону вида. Соответственно, если ребро внутри, то увеличивается зона разреза (Рис. 2 ).

При отсутствии симметрии подобный прием совмещения вида с разрезом использовать нельзя. Такие варианты в заданиях редко, но тоже встречаются. В следующем разделе они будут разобраны отдельно с указанием на особенности исполнения и обозначения простых разрезов для деталей, не обладающих симметрией в той или иной мере.

Варианты с особенностями симметрии.

№2, №12, №18 – в указанных вариантах фигура от разреза фронтального положения получается несимметричной. В этом случае на месте главного вида

4

располагают полный простой разрез, отказавшись от совмещения с видом. Такой разрез не следует обозначать буквенно. На виде сверху указывать место прохождения соответствующей секущей плоскости и вводить обозначения тоже не надо. Получается, что главный вид, как таковой, отсутствует, но его форму можно легко представить умозрительно при чтении имеющихся изображений на чертеже соответствующей детали.

Вторую секущую плоскость (для вида слева), выявляющую внутренние элементы, имеет смысл проводить через ось основного элемента, то есть через ось толстостенной цилиндрической надстройки. Фигура для такого разреза получается симметричной и на месте вида слева следует сочетать вид с разрезом. Такие разрезы - со «сдвинутым» расположением секущей плоскости (варианты 2 и 12) -следует не только обозначить буквенно, но на виде сверху еще и показать место ее расположение. В варианте 18 этого можно не делать.

№8, №10 – у деталей данных вариантов левая часть полностью симметрична правой. Это позволяет на месте главного вида совместить вид с разрезом. Соответствующую секущую плоскость можно не показывать и не обозначать, так как ее положение при чтении чертежа однозначно определяется (хотя формально первое условие ранее приведенного правила не выполняется).

На передней стороне детали варианта №8 имеется арочный элемент, примыкающий к центральному толстостенному цилиндру, а у детали варианта № 10 для отверстия в передней части доскообразного основания нет симметричного на обратной его стороне. Из-за этого в обоих случаях фигура соответствующего разреза не обладают симметрией. Следовательно, на месте вида слева, необходимо размещать полный разрез. Показывать секущую плоскость и вводить буквенные обозначения не следует.

Ребра жесткости.

Большинство деталей конструктивно исполнены по одинаковой схеме. Имеется невысокое основание, той или иной формы в плане (часто с отверстиями под крепеж). На нем размещен основной крупный элемент в виде цилиндра или параллелепипеда, в котором имеется центральное отверстие переменной формы. Это отверстие может быть сквозным или глухим. Иногда в упомянутом элементе сделаны еще и поперечные отверстия или прорези. Для обеспечения большей прочности соединения центрального элемента с основанием они часто подкреплены тонкостенными косынками треугольной или прямоугольной формы. Такие же тонкостенные (по сравнению с их площадью) элементы могут размещаться внутри коробчатых конструкций в виде перегородок, которые препятствуют смятию конструкции. Так вот, тонкостенные элементы, функциональное назначение которых лишь подкреплять или ужесточать конструкцию называют ребрами жесткости или тонкими стенками. ГОСТ обязывает такие ребра жесткости или тонкие стенки, попадающие в продольный разрез, изображать так, будто их рассекли, но не заштриховали. Такое правило позволяет при чтении чертежа не только быстро их выявлять, но и сразу понимать их функциональное назначение. В этом случае ребро жесткости (изображенное «белком») от соседнего разрезанного (и соответственно заштрихованного) элемента отделяют сплошной основной линией (см. Рис.2 ).

В поперечном разрезе такие тонкостенные элементы необходимо заштриховывать. Итак, сформулируем правило:

Ребра жесткости или тонкие стенки, попадающие в продольный разрез,

режут, но не штрихуют
