Приложение 10
Графики прочности для свай-оболочек диаметром 0,60 см и 1,20 см
Си б

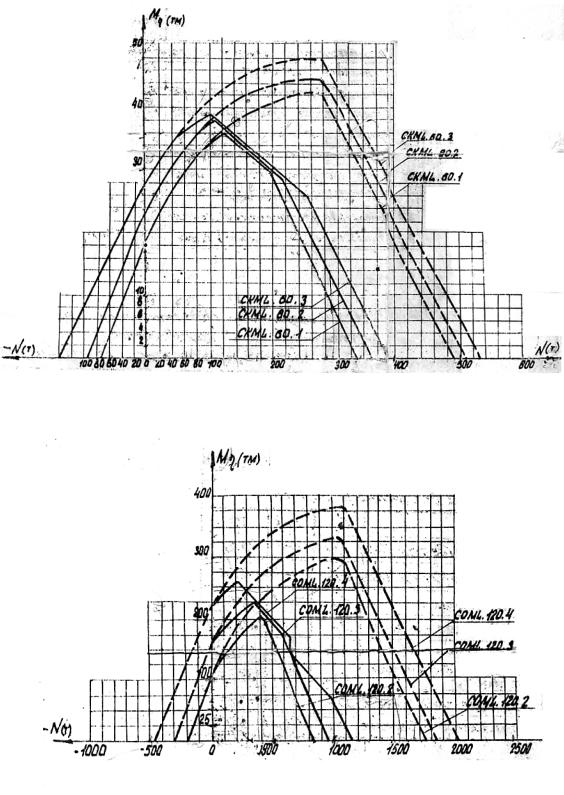

ГрафикА.1. Расчетный график COML 60
Д И
График.2. Расчетный график COML 120
7140
41
Приложение 11
Графики прочности для свай сечением 35х35 см и 40х40 см
Си б А Д И

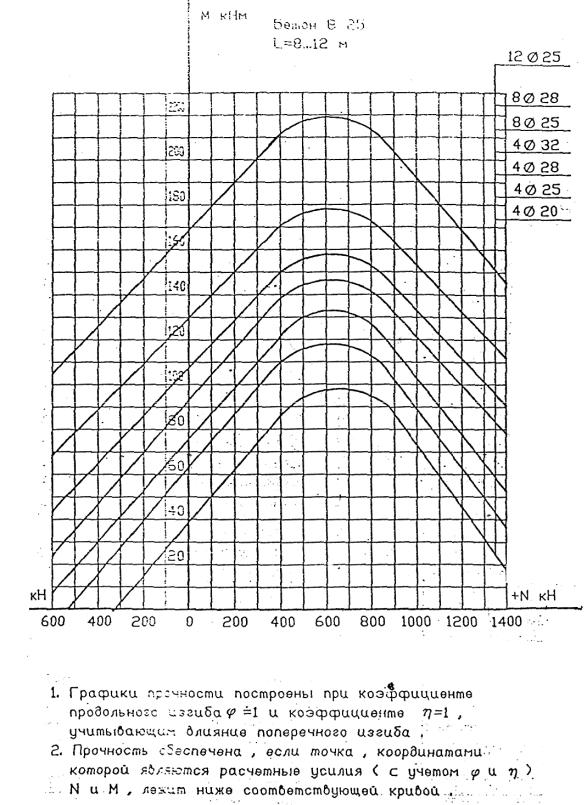

График 3. Сваи сечением 35х35 см с ненапрягаемой арматурой
(бетон В-25; L=8…12 м)
42
Продолжение приложения 11
Си б А Д И

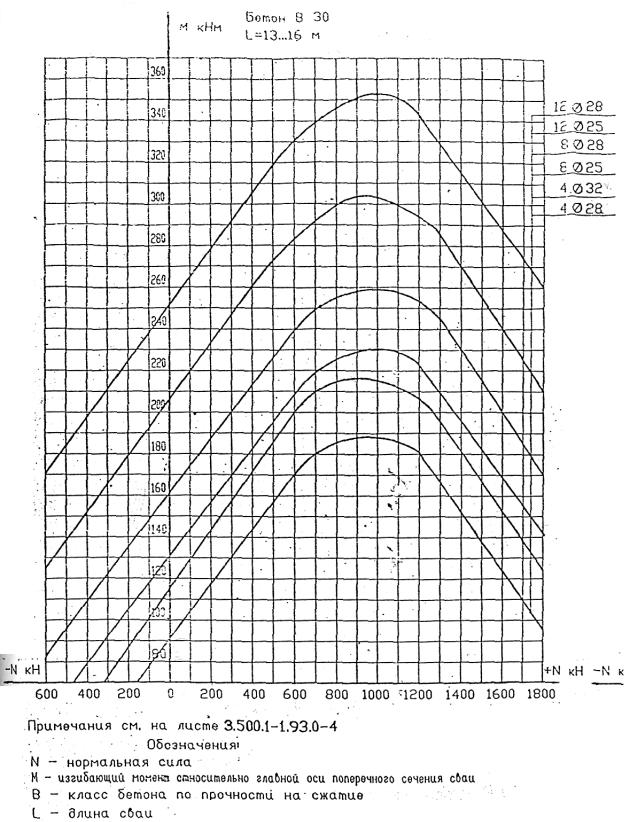

График 4. Сваи сечением 35х35 см с ненапрягаемой арматурой
(бетон В-30; L=13…16 м)
43
Продолжение приложения 11
Си б А Д
График 5. Сваи сечением 40х40 см с ненапрягаемойИарматурой

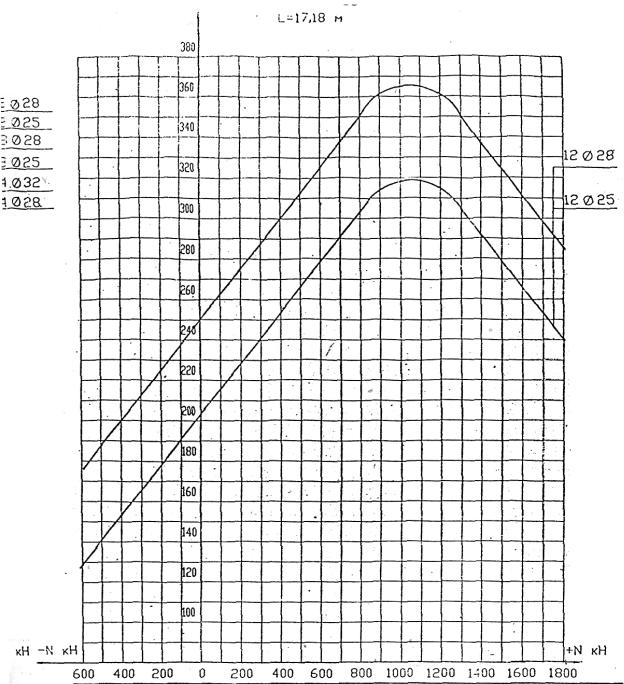

(бетон В-35; L=17…18 м)
44
Окончание приложения 11
Си б А Д И

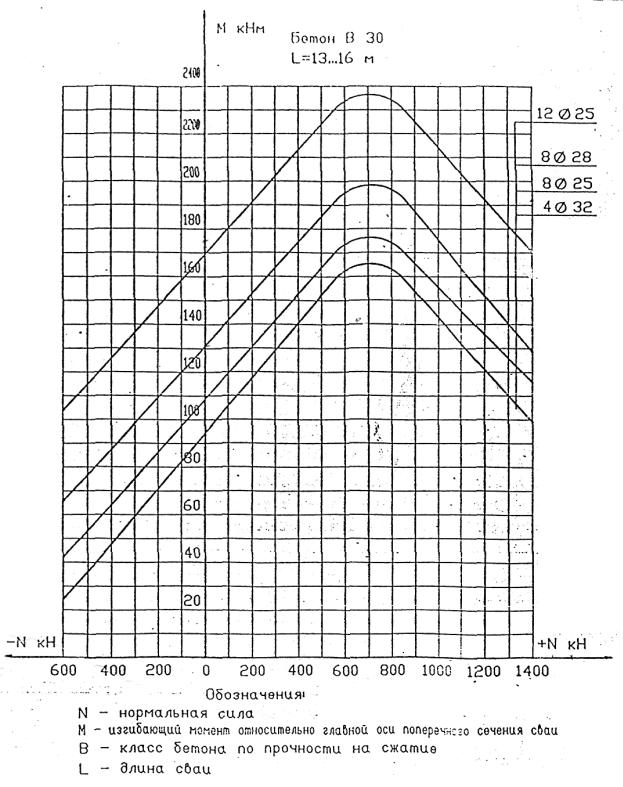

График 6. Сваи сечением 40х40 см с ненапрягаемой арматурой
(бетон В-30; L=13…16 м)
45
