Приложение 4

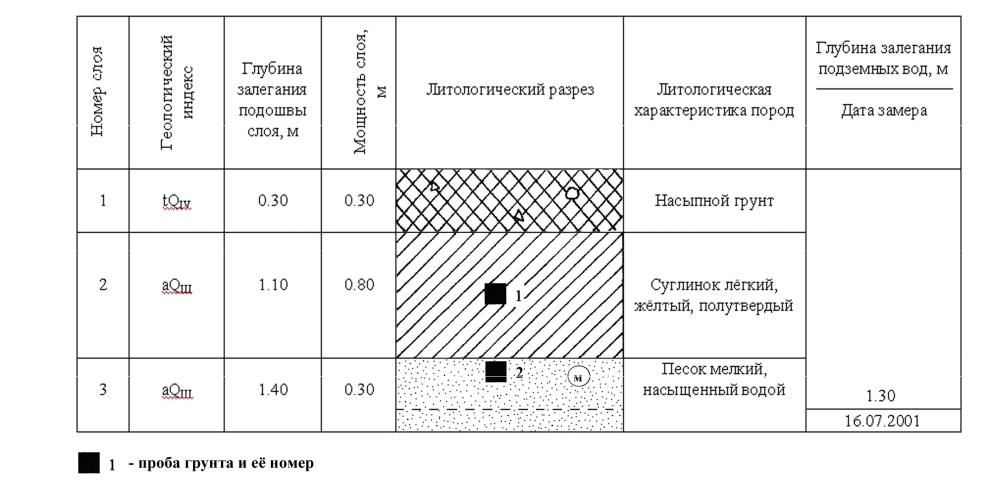

Геологическая колонка шурфа
(шурф № 2, глубина 1,4 м)
25
30
Приложение 5

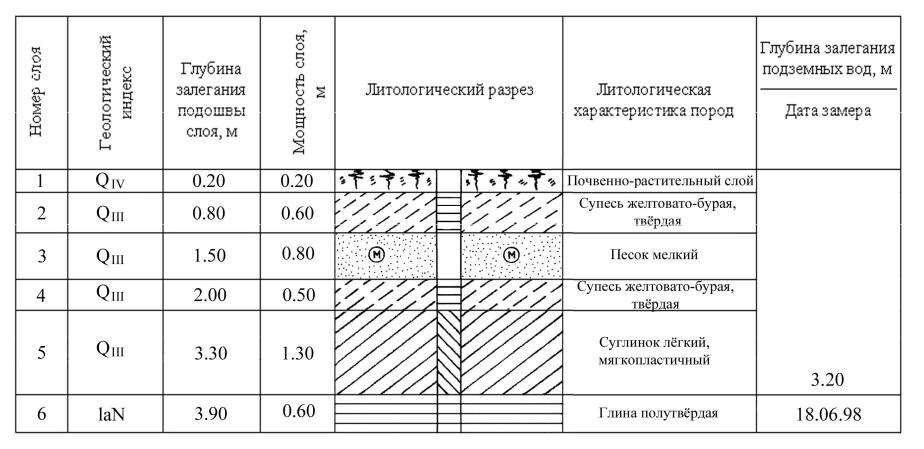

Геологический разрез по скважине
(глубина 3,9 м)
26
30
Приложение 6

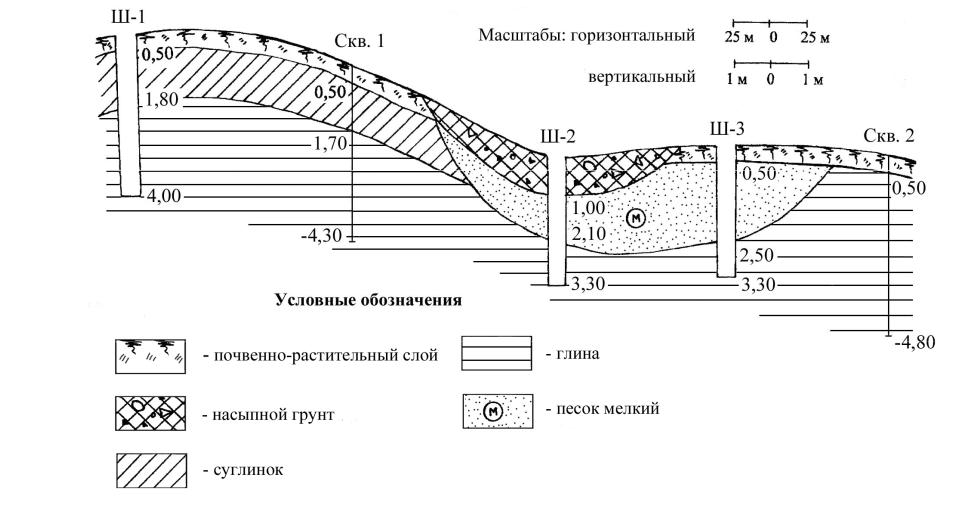

Геолого-литологический разрез
27
30
Приложение 7

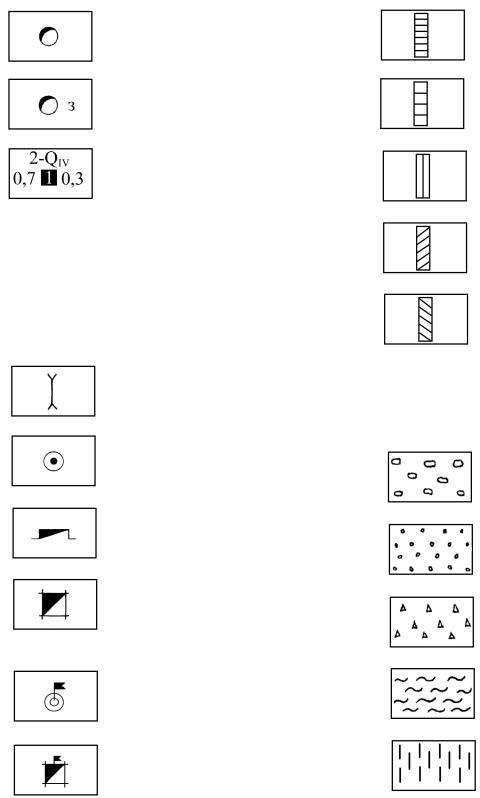

Условные обозначения
Горные выработки
дудка
закопушка
колодец
Примечание. 1 обозначают синим цветом; 2 над обозначением указывают номер колодца и геологический индекс водоносного горизонта, слева от обозначения дебит, л/с, справа минерализацию воды, г/л
расчистка
скважина разведочная
штольня
шурф
Точки наблюдений и исследований
за режимом подземных вод в скважине
за режимом подземных вод в шурфе
Консистенция грунтов
супесь, суглинок, глина твёрдая
суглинок, глина полутвёрдая
суглинок, глина тугопластичная
супесь пластичная
суглинок, глина мягкопластичная
суглинок, глина текучепластичная
Основные виды грунтов
галька
гравий
дресва (дресвяный грунт)
ил
лёсс (лёссовидные суглинок, глина)
2830
Точки отбора образцов грунта
с нарушенной структурой
с ненарушенной структурой
песок
гравелистый
песок
крупный
песок
средний
песок
мелкий
песок
пылеватый
супесь
супесь
моренная
суглинок
суглинок
моренный
глина

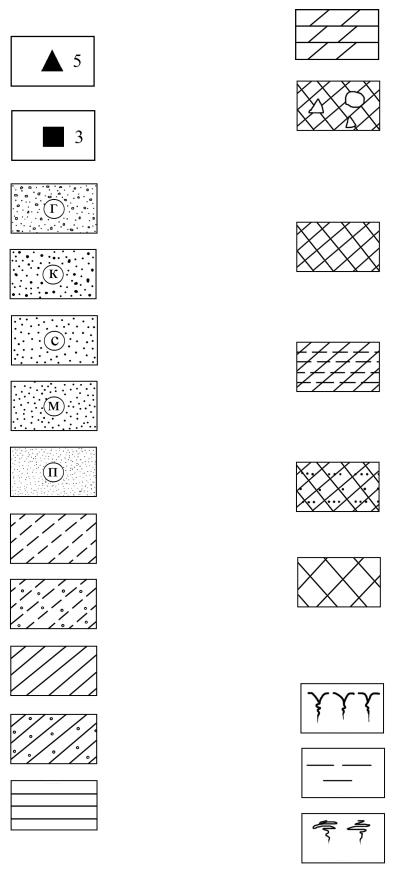

Продолжение прил. 7
мергель
насыпные, крупнообломочные, песчаные пы-
леватые и глинистые грунты, заторфованные грунты, торф; отходы производства (шлаки, золы и др.)
магматические, метаморфические и оса-
дочные скальные грунты, закрепленные разными способами
пылеватые глинистые несцементированные
грунты, закреплённые разными способами
песчаные несцементированные грунты, за-
крепленные разными способами
уплотненные в природном состоянии
Характерные литологические особенности грунтов
выветрелость
глинистость
гумусированность
