7.2. Проверка напряжений на уровне нижних концов свай

На уровне нижних концов свай давление в грунте от нормативных нагрузок р не должно превышать расчетного сопротивления грунта R:

р ≤ R.

Для проверки напряжений на уровне нижних концов свай определяют давление под подошвой условного фундамента

aybу

здесь f – осредненное значение коэффициента надежности по нагрузке,

принимаем равное 1,2; Gнyф – нормативный вес условного фундамента

(рис.14).

Вформуле (39) d1 принимаем равное Н, b = bу.

7.3.Определение нижней границы сжимаемой толщи

основания

Для определения нижней границы сжимаемой толщи основания вычисляем вертикальные напряжения от собственного веса грунта:

В случае наличия водоупора выше ВС необходимо скорректировать эпюру природного давления путем добавления эпюр давления воды с максимальной ординатой в уровне кровли водоупора и нулем на уровне WL. При этом удельный вес грунта выше WL и ниже кровли водоупора принимать не во взвешенном состоянии.

Вычисляем дополнительное вертикальное давление на основание:

13

Дополнительное давление находим по формуле [1]:

zp p0 ,

где – коэффициент, принимаемый по табл.1 прил. 2 [1], в зависимости от соотношения сторон прямоугольного фундамента n aу и относительной

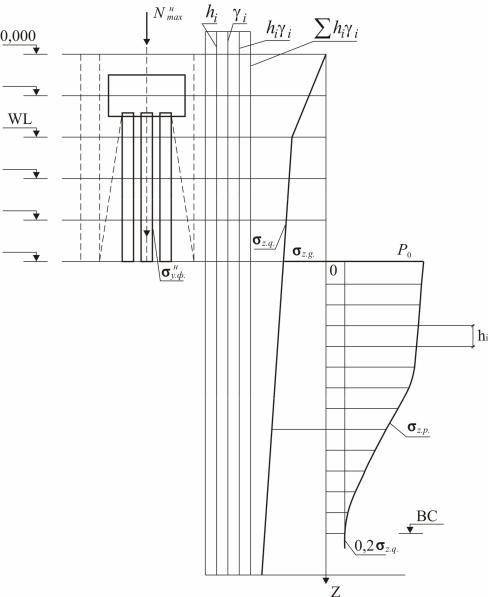

Строим эпюры вертикальных напряжений от веса грунта, дополнительных давлений. Находим границу сжимаемой толщи основания на глубине z=Hc , где выполняется условие

zp 0,2 zg .

7.4.Определение осадки фундамента методом послойного

суммирования

Осадка фундамента определяется по формуле [1]:

где Ei – модуль деформации для слоев грунта ниже подошвы условного фундамента, кПа; п – число слоев, на которое разбита сжимаемая толща; hi

– мощность i -го слоя грунта, м.

14

Перемещение несущего элемента от единичного момента:

где A0,, В0,, С0 – коэффициенты, определяемые по прил. 1 [4], при l = эh,

если l > 4, то l = 4, т.к. сопряжение свай с ростверком принято шарнирным; αэ – коэффициент деформации; Н – фактическая глубина погружения сваи.

h1 – мощность слоя грунта с К1 от подошвы ростверка до кровли слоя грунта с К2; h2 – мощность слоя в пределах

hm от кровли слоя грунта с К2; Еb – модуль упругости материала сваи принимается по табл. 5 с коэффициентом условия работ γш =

0,8

Н

Рис. 16. Схема к определению приведенного значения коэффициента пропорциональности грунта

Приведенное значение K получают из предположения, что влияние различных значений Ki на работу сваи уменьшается до нуля в пределах hm– мощности слоев грунта (рис. 16), определяющих в основном работу свай на горизонтальные нагрузки

16

где Kэ=1 – для прямоугольного сечения сваи; Еb – начальный модуль упругости бетона; I – момент инерции поперечного сечения сваи; dс – размер поперечного сечения сваи, м.

Момент в голове сваи

где п – количество свай; l0 – свободная длина сваи, l0=0.

Расчет изгибающего момента Мz осуществляется с помощью ЭВМ по программе КОСТ – 2. Данные для расчета сводятся в табл. 6.

При свободном опирании ростверка на сваи принимается MB=0. N – количество сечений свай, в которых вычисляем вышесказанные величины

Наибольший момент по длине элемента устанавливается по эпюре Mz. Марку сваи определяют по типовому проекту 1.001-10.1[8].
