Для песчаных грунтов:

–плотных – ∆h > 0,5 м;

–песков средней плотности – ∆h > 1 м.

При назначении длины сваи следует ориентироваться на типовые сваи. Длина свай должна быть кратной 1,0 м.

21

А – площадь опирания на грунт сваи, м2; u – периметр поперечного сечения сваи, м;fij– расчетное сопротивление i-го слоя грунта основания на боковой поверхности сваи, кПа, принимаемое по табл. 20;

Таблица 20

Расчетные сопротивления на боковой поверхности забивных свай и свай-

оболочек fi (Извлечение из СП 24.13330–2011[6])

22

Расчет силы трения по боковой поверхности сваи рекомендуется проводить в табличной форме, табл.22.

где 0 – коэфф ц ент условий ра оты, учитывающий повышение однородности грунтовых условий при применении свайных фундаментов, при кустовом расположении свай – 1,15;

n – коэфф ц ент надежности по назначению сооружения, для сооружений II-го уровня ответственности – 1,15;

k – коэффициент надежности по грунту определённых расчетом – 1,4. Для определения количества свай в фундаменте необходимо вычислить расчетное сопротивление сваи, уменьшенное на значение её собст-

венного веса (полезную несущую способность сваи):

где f – коэффициент надежности по нагрузке – 1,1; А – площадь попе-

речного сечения сваи, м2; Lр – расчетная длина сваи без учета величины

заделки сваи в ростверк, м; γb – удельный вес железобетона, равный 25 кН/м3.

6. ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА СВАЙ

Число свай в фундаменте схему их размещения устанавливают расчетами по первой группе предельных состояний. Рекомендуется количество свай определять из условия несущей способности свай по грунту

Nic<Рг',

где Nic – среднее усилие в свае, кН;

При этом следует обеспечить условие Nс max<1,2Pг', где Nc max – продольное усилие в голове наиболее нагруженной сваи от невыгодного сочетания нагрузок, кН.

Число свай определяется методом последовательных приближений.

23

6.1. Предварительное определение количества свай в фундаменте и их размещение при центральной нагрузке

В первом приближении число свай определяется как для центрально нагруженного фундамента без учета действующего момента. При центральной нагрузке усилия между сваями фундамента распределяются рав-

где Nmax ср, кр – макс мальное расчетное усилие, кН, из табл.3, графа 19 для средних крайн х колонн;

tmin – м н мальное расстояние между осями свай, принимаемое равным 3dc;

dc – сторона сечен я сваи (по заданию), м; Hp ср, кр – глуб ны заложения ростверков, м;

ср – осредненный о ъемный вес бетона ростверка со стаканом грунтом на уступах ростверка, 20 кН/м3;

f – 1,1 – коэффициент надежности по нагрузке.

После определения количества свай, выполняется их размещение

(рис. 10).

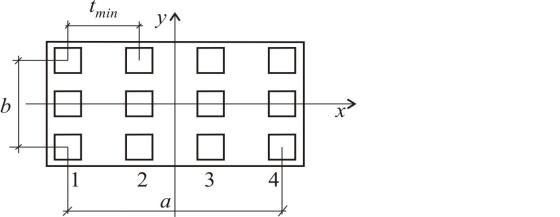

Рис.10. Схема к определению количества рядов свай

6.2.Уточнение количества свай в фундаменте и их размещение

Расчету фундамента предшествует выбор положения центра тяжести свайного поля относительно оси над фундаментной части сооружения. При висячих сваях центр тяжести свайного поля целесообразно совмещать с точкой приложения равнодействующей постоянных и длительных нагрузок.

24

На фундамент действуют несколько сочетаний нагрузок, как правило, заранее неизвестно, какое из этих сочетаний является невыгодным. Поэтому на начальном этапе одно из сочетаний нагрузок (произвольно) принимается за невыгодное. По нему находят число свай и размеры ростверка, а потом выполняют проверочные расчеты на другие сочетания нагрузок

(см. рис. 11).

СибАДi 1 И γс – коэффициент условия работы, принимается, табл.12;

Количество свай определяем по формуле

где Му ср, кр – графа 20, та л.3 (основное сочетание I) для средней и крайней

колон;

Qx ср, кр – графа 21, та л.3 (основное сочетание I) для средней и крайней

колон;

Nmax ср, кр – графа 19 для средней и крайней колон (основное сочетание I);mx – коэфф ц ент, зависящий от числа рядов свай по оси х, вычисляет-

gc – собственный вес сваи, по формуле 17.
