Масса плит от 2...3 до 12...15 т, высота подъёма и сбрасывания плиты в начале 2 м, затем 5...6 м. Толщина уплотняемого слоя равна ширине плиты. Количество ударов два - три. Уплотнение верхнего слоя производят катками или сбрасыванием плиты с высоты 0,5 м.

Наряду с трамбующими плитами для уплотнения грунта трамбованием могут быть использованы трамбующие машины со свободнопадающими плитами на базе гусеничных тракторов, дизель - трамбовочные машины, рабочими органами которых служат дизель - трамбовки и др.

Трамбующие машины со свободнопадающими плитами следует применять при сосредоточенных работах на уплотнении тяжелых связных грунтов (подъезды к мостам, места вблизи упорных стен и других инженерных сооружений, а также ответственные насыпи и дамбы). Трамбующие машины обеспечивают проработку тяжелого суглинистого грунта, отсыпаемого слоями толщиной до 0,8… 1,2 м и более.

Трамбующая машина представляет собой навесное оборудование к гусеничному трактору.

Электротрамбовки широко используются для механизации уплотнения грунта в стесненных местах (в пазухах фундаментов, вокруг колонн и опор, при устройстве грунтовых подсыпок под полы зданий, засыпке траншей при прокладке и ремонте подземных коммуникаций и др.).

Конкретные условия строительства земляного сооружения (разновидность и способ отсыпки грунта, размеры, тип сооружения и требования к нему, а также темпы, сроки, время года и погодные условия) определяют рациональный выбор уплотняющих средств[1, 5, 7, 9].

2.3 ГРУЗОПОДЪЕМНЫЕ МАШИНЫ И СРЕДСТВА

Грузоподъемные машины – это машины циклического действия, предназначенные для подъема и перемещения грузов на небольшие расстояния в пределах определенной площади промышленного предприятия.

Грузоподъемные машины весьма разнообразны по назначению принципам действия и конструктивному исполнению.

По назначению грузоподъемные машины условно разделяют на общего и специального назначения.

Машины общего назначения более универсальны. Их используют в производственных условиях для выполнения только подъемно-транспортных операций.

Специальные грузоподъемные машины используют для подъема и перемещения определенных видов грузов либо для выполнения подъемнотранспортных операций при специальных технологических процессах.

По конструктивному исполнению грузоподъемные машины классифицируют на подъемные механизмы, подъемники, грузоподъемные краны, погрузчики и манипуляторы [6,8].

21

Домкраты, предназначенные для подъема грузов на небольшую высоту (от 0,15 до 0,7 м), применяют преимущественно при ремонтных и строительномонтажных работах. Основное отличие домкратов от других грузоподъемных машин состоит в том, что подъем груза домкратами производится без грузозахватных устройств. Некоторые домкраты могут производить горизонтальное перемещение поднятого груза на небольшое расстояние. Домкраты бывают переносными и стационарными. По конструкции домкраты разделяют на реечные, винтовые и гидравлические.

Привод домкратов может быть ручным или механическим [6,8].

Лебедками называют грузоподъемные машины, в которых в качестве рабочего элемента, навиваемого на барабан или огибающего канатоведущий шкив или звездочку, используют канат или цепь. Лебедки предназначены для подъема и перемещения грузов по горизонтальному или наклонному пути при ремонтных, строительно-монтажных и других работах, а также для механизации транспортирования грузов.

Лебедками также называют механизмы подъема грузоподъемных кранов и подъемников, механизмы изменения вылета или передвижения тележек кранов, если в этих механизмах используют канаты или цепи [6,8].

Подъемником называют грузоподъемную машину прерывного (циклического) или непрерывного действия для подъема груза и людей в специальных грузонесущих устройствах, движущихся по жестким вертикальным (иногда наклонным) направляющим или рельсовому пути.

Подъемники имеют электрический, реже гидравлический привод [6,8].

Грузоподъемные краны – это одни из наиболее распространенных средств механизации погрузочно-разгрузочных работ на любых производствах.

Грузоподъемные краны, обеспечивающие подъем груза, перемещение его на незначительное расстояние и опускание с помощью грузозахватного устройства.

Грузоподъемные краны классифицируют по:

–конструктивному исполнению;

–конструкции грузозахватного устройства;

–виду перемещения;

–конструкции ходового устройства;

–по виду привода механизмов;

–степени поворота;

–способу опирания.

По конструктивному исполнению грузоподъемные краны разделяют на:

–краны мостового типа – мостовые, козловые и мостовые перегружатели; кабельные и мостокабельные; краны-штабелеры; краны стрелового типа;

–самоходные краны (гусеничные, железнодорожные, пневмоколесные, плавучие, шагающие).

По конструкции грузозахватного устройства краны разделяют на крюковые – предназначенные для работы с различными штучными грузами; грейфер-

22

ные – для работы с сыпучими материалами; магнитные – для транспортировки стальных и чугунных грузов; клещевые – для ящиков, бочек, мешков и т.д.; траверсные – оборудованные, например, вакуумными захватами; автоматические захваты (спредеры) – для транспортирования контейнеров.

По виду перемещения: стационарные и передвижные.

По конструкции ходового устройства: рельсовые, пневмоколесные, гусеничные, канатные, шагающие, плавучие.

По виду привода механизмов краны бывают ручными, электрическими, гидравлическими, пневматическими, с приводом от двигателя внутреннего сгорания, паровым и комбинированным.

По способу поворота стрелы краны разделяют на полноповоротные, неполноповоротные и неповоротные.

По способу опирания на крановый путь краны бывают опорные и подвес-

ные.

При производстве дорожно-строительных работ используют самоходные краны. Эти краны классифицируют по грузоподъемности, конструкции ходового устройства, типу привода, виду стреловых устройств.

Грузоподъемность стреловых кранов в основном зависит от вылета стрелы с учетом устойчивости крана от опрокидывания и прочности его элементов.

По конструкции ходового устройства эти краны разделяют на гусеничные, автомобильные, пневмоколесные и с рельсово-колесным ходом.

По типу привода самоходные краны бывают с механическим, электрическим, гидравлическим или смешанным приводами.

На самоходных кранах устанавливают следующие стреловые устройства: невыдвижное (решетчатая стрела, секции которой жестко соединены одна с другой) ; выдвижное (стрела с одной или несколькими выдвижными секциями для изменения её длины).

Самоходный кран состоит из неповоротной и поворотной частей [6,8].

2.4 МАШИНЫ И ОБОРУДОВАНИЕ ДЛЯ ОРГАНИЗАЦИИ РАБОТ ПРИ ПОСТРОЙКЕ ВОДОПРОПУСКНЫХ ТРУБ

Наиболее распространенными искусственными сооружениями на автомобильных дорогах являются водопропускные трубы

Водопропускные трубы – это искусственные сооружения, предназначенные для пропуска под насыпями дорог небольших постоянных или периодических действующих водотоков.

Классификациятруб:

1.Поматериалуизготовления:

–металлические;

–гофрированные;

–железобетонные;

–асбестовые.

2.По диаметру поперечного сечения:

–прямоугольные;

23

–круглые;

–овальные.

3.По режиму работы:

–безнапорные;

–полунапорные;

–напорные.

4.По наличию фундамента:

–фундаментные;

–безфундаментные.

Основная характеристика трубы – ее отверстие, определяющее водопропускную способность. Очертание и форму отверстия трубы принимают по конструктивным соображениям, а водопропускную способность определяют гидравлическим расчетом. Полученные расчетом гидравлические характеристики должны обеспечивать нормальное протекание воды, чтобы в трубе и у оголовков не возникало таких скоростей воды, которые могли бы привести к повреждению трубы и размывам грунта насыпи, подводящего и отводящего русел.

Звенья труб изготавливают на заводах или полигонах, обслуживающих строительство автомобильной дороги. От полигона (завода) или ближайшей железнодорожной станции их доставляют к месту постройки трубы автомоби-

лями или тракторами на прицепах.

Строительную площадку устраивают в соответствии с технологическим процессом постройки трубы. Особое внимание при этом обращают на расположение монтажного крана. На площадку доставляют и устанавливают бетономешалку, электростанцию, битумоварочный агрегат и другие машины и оборудование.

При перевозке в кузовах автомобилей или прицепах звенья укладывают горизонтально (на бок) или устанавливают вертикально (стоя). Перевозка звеньев круглых труб в вертикальном положении в пересеченной местности и по грунтовым дорогам безопаснее, чем в горизонтальном. При перевозке в горизонтальном положении звенья необходимо надежно закрепить на транспортных средствах, подкладывая под них деревянные подкладки, которые для надежности надо прибить гвоздями к полу кузова. При перевозке звеньев в горизонтальном положении упрощаются и ускоряются погрузочно-разгрузочные работы, тогда как перевозка в вертикальном положении требует дополнительной операции переворачивания звеньев при выгрузке.

Разгрузку элементов труб производят кранами. Сбрасывать элементы с автомобиля запрещается. В случае производственной необходимости разрешается перекатывание круглых звеньев, но только по горизонтальной поверхности. При этом рабочие должны находиться сзади перекатываемого звена.

Доставленные на строительную площадку элементы труб укладывают вдоль котлована трубы, оставляя берму шириной не менее 4,0 м для проезда крана. Все элементы доставляют на объект, как правило, до начала монтажа тубы.

24

В настоящее время из многообразной землеройной техники при строительстве водопропускных труб на железных и автомобильных дорогах наибольшее распространение получили бульдозеры и экскаваторы.

Разработку котлована начинают непосредственно перед устройством фундамента. Рытье котлована шириной до 3,0 м осуществляют экскаваторами, а при ширине котлована более 3,0 м и отсутствии грунтовых вод - бульдозерами.

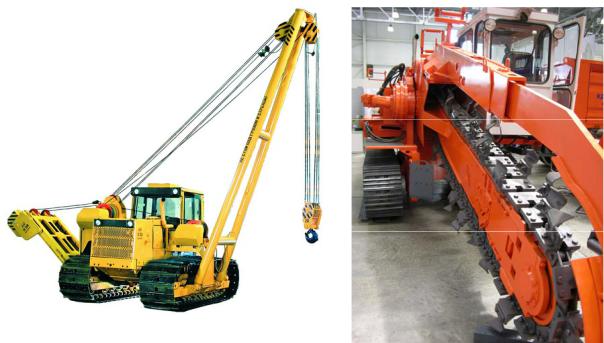

Фундаменты из бетонных блоков устраивают при неблагоприятных геологических условиях. Блочный фундамент монтируют стреловым краном, грузоподъемность которого соответствует максимальной массе блока и вылету стрелы или трубоукладчиками (рис. 2.12).

После сборки всей трубы её наружные поверхности, соприкасающиеся с грунтом насыпи, покрывают гидроизоляцией. Двухслойную обмазочную битумную гидроизоляцию наносят кистями. Стыки сборных элементов оклеивают полосами оклеечной гидроизоляции из пергамента и гидроизола, а швы между элементами зачеканивают цементным раствором или полимерными герметиками.

Водопропускные трубы засыпают грунтом после их освидетельствования и приемки. Засыпка труб состоит из следующих операций: заполнение грунтом пазух между стенками котлована и фундамента; устройство уплотненной грунтовой призмы по бокам трубы; возведение земляного полотна дороги над трубой до проектной отметки [7]. Эти работы проводят с помощью бульдозеров или экскаваторов, уплотняют вибраторами, электротрамбовками или кат-

ками, в зависимости от объемов работ и вида грунта или материалов.

Примерный перечень основного оборудования при устройстве водо-

пропускной трубы: бульдозеры, экскаваторы или траншеекопатели (рис. 2.13), краны или трубоукладчики, растворосмесители или бетоносмесители, вибраторы, электротрамбовки или катки, сварочные агрегаты, передвижные электростанции.
