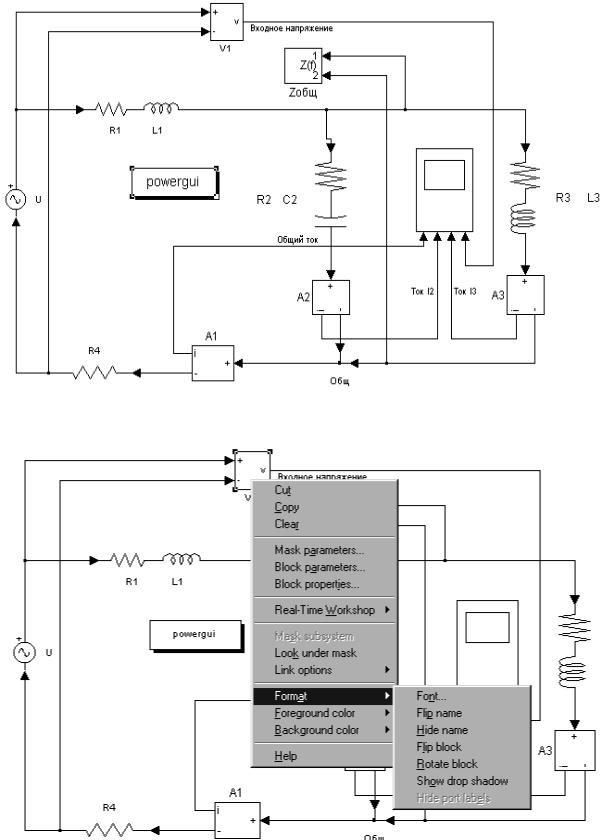

Рис. 10.17. Модель однофазной разветвленной цепи синусоидального тока

Рис. 10.18. Иконка настройки измерителя напряжения

156

пись-название элемента (Hide name), разворачивать элемент на 1800 (Flip block), поворачивать элемент на 900 (Rotate block), оттенить изображение элемента (Show drop shadow);

Foreground color – создание цветных линий, изображающих блок;

Background color – закрашивание различными цветами тела элемента. Результаты моделирования схемы можно увидеть на осциллографе, где

показаны осциллограммы входного напряжения и токов в ветвях (рис. 10.19).

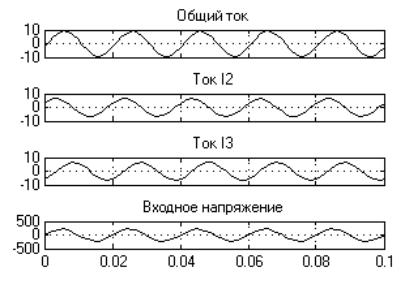

Рис. 10.19. Осциллограммы токов и напряжения

Определенный интерес представляет блок Powergui, представленный в модели однофазной разветвленной цепи (см. рис. 10.17). Этот блок открывает все возможности графического интерфейса пользователя.

Открыть блок Powergui можно, щелкнув левой мышью по самому блоку и выбрав команду Open block. При этом открывается иконка Powergui (рис.10.20).

Интерфейс Powergui имеет несколько режимов работы:

States –вывод данных о состоянии модели;

Measurements –вывод данных измерений;

Sources – вывод данных об источниках сигналов;

Nonlinear – вывод данных о нелинейных параметрах. Меню интерфейса имеет два пункта:

Tools – доступ к средствам инициализации и контроля состояний;

Report – генерация отчета о моделировании.

157

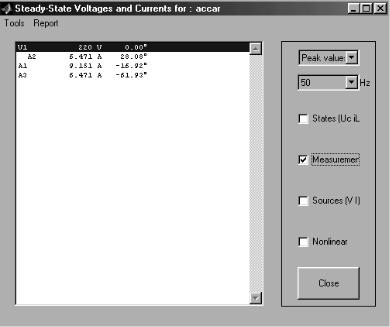

Рис. 10.20. Окно установки параметров Powergui

Вывод данных измерения становится возможным, если частота синусоидального тока источника напряжения или тока соответствует частоте в окне настройки Powergui. Сверху кнопки частоты находится кнопка выбора максимального или действующего значения данных измерения.

Интерфейс Tools позволяет построить частотную характеристику об-

щего сопротивления Zобщ ( режим – Impedance vs Frequency Measurement), а также вызвать блок Control System Toolbox (LTI Viewer), рассмотренный в разделе моделирования систем автоматического регулирования.

10.4. Пример моделирования асинхронного электрического двигателя с короткозамкнутым ротором

В составе библиотеки Power System Blockset имеются разделы, посвященные моделированию синхронных и асинхронных машин, а также машин постоянного тока.

Асинхронные машины получили широкое распространение в основном как двигатели для электрического привода. Это связано с их простотой и нетребовательностью. Пример моделирования асинхронного двигателя, питаемого от трехфазной сети переменного тока, показан на рис. 10.21. Окна установки параметров асинхронной машины и окно измерения ее параметров были приведены на рис.10.9 и 10.10.Последнее окно дает представление о системе параметров асинхронной машины, доступных для регистрации с помощью виртуальных измерительных приборов.

158

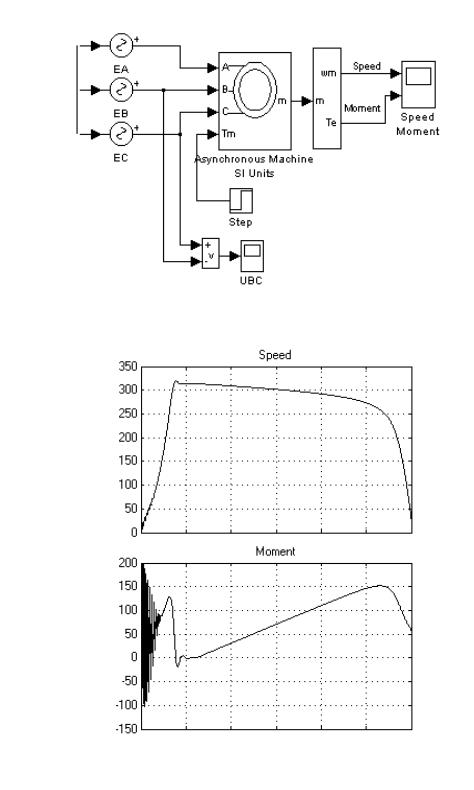

Рис. 10.21. Модель асинхронной машины с короткозамкнутым ротором

0 60 120 180 240 300

Время, мин

.

Рис.10.22. Результаты моделирования асинхронной машины при линейно нарастающей нагрузке .

Приведенные на рис. 10.22 параметры имеет размерность: Speed – c-1, а Moment – кг м.

159
