других элементов к общему проводу – земле (блок Ground). Эти элементы не имеют параметров.

10.1.3. Библиотека компонентов Elements

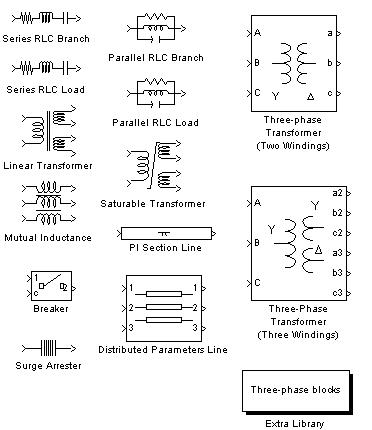

Основная библиотека компонентов (рис. 10.5) содержит ряд моделей, имеющих достаточно универсальный характер. С помощью одной модели можно создать модели нескольких компонентов.

Рис. 10.5. Окно библиотеки компонентов Elements

Эта библиотека содержит несколько характерных компонентов:

Series RLC Branch – последовательная RLC-цепь;

Series RLC Load – последовательная RLC-цепь с нагрузкой;

Parallel RLC Branch – параллельная RLC-цепь;

Parallel RLC Load – параллельная RLC-цепь с нагрузкой;

Linear Transformer – линейный трансформатор;

Saturable Transformer – нелинейный трансформатор;

Mutual Inductance – блок взаимной индуктивности;

Surge Arrester – ограничитель пиковых напряжений;

Breaker – выключатель управляемый;

146

PI Section Line – линия с сосредоточенными параметрами;

Distributed Parameters Line – линия с распределенными параметрами.

Всостав библиотеки входят две последовательные и две параллельные RLC-цепи. Эти цепи задаются тремя параметрами : сопротивлением R, идуктивностью L и емкостью C . У так называемых нагрузочных цепей дополнительно задаются допустимые мощности рассеяния: активная для резисторов и реактивные для индуктивности и конденсаторов.

Для ввода отдельных элементов (сопротивление R, идуктивность L и емкость C) можно использовать любую из RLC-цепей, задав параметрам значения, соответствующие отсутствию ненужных элементов. Например, если с помощью последовательной RLC-цепи нужно задать только резистор R, то надо задать L = 0 (индуктивность при этом исчезнет) и С = inf (inf означает бесконечное значение емкости, что превращает ее в проводник). Это правило модификации распространяется и на другие сложные компоненты.

10.1.4. Состав библиотеки Power Electronics

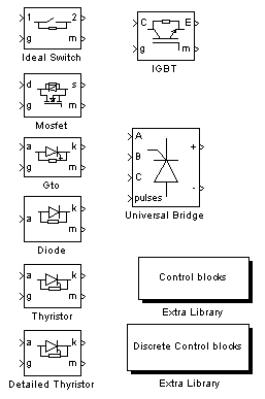

Библиотека рассматриваемого пакета включает достаточно представительный набор блоков коммутирующих устройств. Активизация пиктограммы Power Electronics открывает окно с пиктограммами моделей управляемых ключей (рис. 10.6).

Рис. 10.6.Состав библиотеки компонентов энергетической электроники

147

Представлены следующие типы ключей:

Ideal Switсh – идеальный управляемый ключ;

Mosfet – полевой транзистор с изолированными;

Gto –запираемый транзистор (Gate turn off);

Diode – полупроводниковый диод;

Tryristor – упрощенная модель тиристора;

Detailed thyristor – уточненная модель тиристора;

IGBT – силовой биполярно-полевой модуль типа JGBT;

Universal Bridge – универсальный модуль моста.

10.1.5. Блоки измерений Measurements

Эти блоки показаны на рис. 10.7. Блоки Voltage Measurements, Current Measurements предназначены для соединений измерительных блоков биб-

лиотеки Simulink c блоками пакета Pоwer System Blockset. Блок Impedance Measurement позволяет измерить частотную зависимость полного сопротивления между двумя точками исследуемой схемы.

Рис. 10.7. Библиотека Measurements

Особый интерес представляет блок Multimeter. Этот блок позволяет измерить электрические переменные исследуемой схемы, в которой установлены измерительные приборы Voltage Measurement, Current Measurement, Impedance Measurement. Окно настройки этого блока содер-

жит два поля. В левом поле после нажатия кнопки Refresh появляются измеряемые пременные. Все или часть из них могут быть переведены во второе (правое) поле с помощью кнопки Select для измерения и регистрации результатов. Блок Multimeter своим выходом может быть подключен к внешним измерителям. Флажок Dishlay signals fn simulation stop позволяет

148

вывести измеряемые сигналы в виде переменных зависимостей.

10.1.6. Библиотека электрических машин Machines

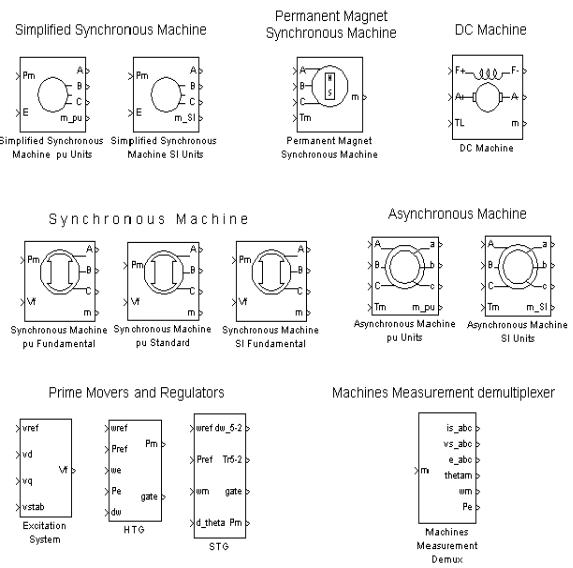

Эта библиотека (рис. 10.8) содержит синхронные, асинхронные машины и машины постоянного тока. Все машины могут быть представлены как в абсолютных, так и относительных единицах. Универсальный блок Measurement demultiplexer позволяет измерить требуемые переменные состояния машины.

Рис. 10.8. Библиотека Machines

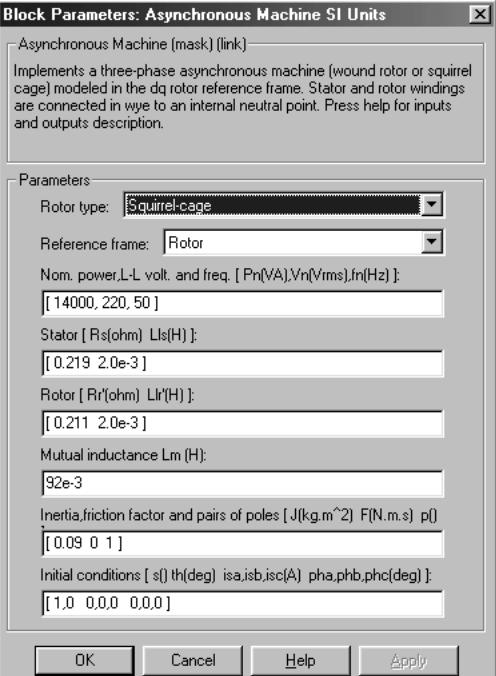

На рис. 10.9 в качестве примера показана панель настройки асинхронной машины.

Вполях окна настройки задаются:

в первом поле – тип ротора: короткозамкнутый или фазный;

149

во втором поле – координатная система отсчета;

Рис. 10.9. Окно настройки асинхронного электродвигателя

в третьем поле – мощность, действующее линейное напряжение и частота;

в четвертом, пятом и шестом полях – параметры классической схемы замещения;

в седьмом поле – момент инерции ротора, коэффициент трения и число

150
