После появления воды в трубке над слоем гравия доливают воду в верхнюю часть трубки примерно на 1/3 её высоты.

Извлекают стакан с трубкой из ёмкости, устанавливают её на поддон. В этом случае начальный градиент напора воды в образце грунта равен единице.

Проведение испытания Испытания проводят в следующем порядке:

доливают воды в трубку не менее чем на 5 мм выше нулевого деления;

при вытекании воды через перфорированное дно определяют с по-

мощью секундомера падение уровня воды в пьезометре от 0 до 50 мм.

Указанную операцию повторяют не менее 4 раз, каждый раз доливая воду в трубку на 5 мм выше нулевого деления. В расчет принимают среднее время падения уровня воды. В случае отклонений отдельных отсчетов от среднеарифметического значения более чем на 10 % следует увеличить число определений.

При времени падения уровня воды в пьезометре более 2 мин допускается уменьшить высоту падения уровня. При времени падения уровня воды более 10 мин допускается проводить испытание при градиенте напора, равном 2. В этом случае трубку с подставкой извлекают из стакана и ставят непосредственно на поддон.

В течение всего испытания не допускается снижение уровня воды в трубке ниже слоя гравия.

Разность между плотностью сухого грунта в трубке di и максимальной плотностью d max, не должна превышать 0,02 г/см3. В противном случае испытания повторяют.

Плотность сухого грунта в трубке di ,г/см3, вычисляют по формуле

di



mi

,

(7)

V (1 W )



i

i





где Vi фактический объём грунта в трубке, см3; Wi фактическая влажность грунта в трубке, доли.

Обработка результатов испытаний

Коэффициент фильтрации грунта Kф10 , м/сут, приведённый к условиям фильтрации при температуре 10 0С, вычисляют по формуле



10



h





S





864





K











,

(8)

ф







t



H0



T



















13

где h − высота образца грунта в трубке, см; t – время падения уровня воды, с; S − наблюдаемое падение уровня воды в пьезометре, отсчитанное от первоначального уровня, см; H0 начальный напор, см; (S/H0)безразмерный коэффициент, определяемый по табл. 3; T − поправка для приведения значения коэффициента фильтрации к условиям фильтрации воды при температуре 10 0С, рассчитываемая по формуле (3); 864 переводной коэффициент (из см/с в м/сут).

Количество частных определений коэффициента фильтрации должно быть не менее трех.

Таблица 3





S



Значения безразмерного коэффициента φ









H0











S







S







S







H0



H0



H0













0,01

0,010

0,34

0,416

0,67

1,109

0,02

0,020

0,35

0,431

0,68

1,139

0,03

0,030

0,36

0,446

0,69

1,172

0,04

0,040

0,37

0,462

0,70

1,204

0,05

0,051

0,38

0,478

0,71

1,238

0,06

0,062

0,39

0,494

0,72

1,273

0,07

0,073

0,40

0,510

0,73

1,309

0,08

0,083

0,41

0,527

0,74

1,347

0,09

0,094

0,42

0,545

0,75

1,386

0,10

0,105

0,46

0,562

0,76

1,427

0,11

0,117

0,44

0,580

0,77

1,470

0,12

0,128

0,45

0,598

0,78

1,514

0,13

0,139

0,46

0,616

0,79

1,561

0,14

0,151

0,47

0,635

0,80

1,609

015



0,163

0,48

0,654

0,81

1,661

016



0,174

0,49

0,673

0,82

1,715

0,17

0,186

0,50

0,693

0,83

1,771

0,18

0,196

0,51

0,713

0,84

1,833

0,19

0,210

0,52

0,734

0,85

1,897

0,20

0,223

0,53

0,755

0,86

1,966

0,21

0,236

0,54

0,777

0,87

2,040

0,22

0,248

0,55

0,799

0,88

2,120

0,23

0,261

0,56

0,821

0,89

2,207

0,24

0,274

0,57

0,844

0,90

2,303

0,25

0,288

0,58

0,868

0,91

2,408

0,26

0,301

0,59

0,892

0,92

2,526

0,27

0,315

0,60

0,916

0,93

2,659

0,28

0,329

0,61

0,941

0,94

2,813

0,29

0,346

0,62

0,967

0,95

2,996

0,30

0,357

0,63

0,994

0,96

3,219

0,31

0,371

0,64

1,022

0,97

3,507

0,32

0,385

0,65

1,050

0,98

3,912

0,33

0,400

0,66

1,079

0,99

4,605

14

Пример обработки результатов испытаний Исходные данные и результаты испытаний заносятся с 1 по 6 столбец в

табл. 4.

Таблица 4

Журнал для определения коэффициента фильтрации песка

h, см

S, см

H0,

t, с

Tф, 0С

T

S



φ



Kф10,





10







испы-





см







H0



S



м/сут



Kф ,

тания





















м/сут

















H0







































1

2

3

4

5

6

7

8



9



10

11

1

10

2,5

10

120

20,0

1,300

0,25

0,288

15,95

22,19

2

10

3,0

10

100

19,0

1,270

0,30

0,357

24,29

3

10

3,5

10

110

19,5

1,285

0,35

0,431

26,34







Рассчитывается по формуле (3) величина поправки Т для приведения значения коэффициента фильтрации к условиям фильтрации при температуре 10 0С. Например, для первого испытания Т=0,7+0,3·20=1,300. Результаты расчетов заносятся в 7 столбец табл. 4.

Определяется по табл.3 коэффициент φ( Ѕ/H0 ), значения которого заносятся в 9 столбец табл. 4.

По формуле (8) рассчитываются значения коэффициентов фильтрации, которые заносятся в 10 столбец табл. 4. Например, для первого испытания

Kф101 10 0,288864 15,95м/сут. 120 1,3

Определяется среднеарифметическое значение коэффициента фильтрации по формуле (4):

K10 1 15,95 24,29 26,34 22,19м/сут, 3

которое заносится в 11 столбец табл. 4.

Вывод: расчетное значение коэффициента фильтрации песка составляет

Kфр10 22,19м/сут.

3. Определение коэффициента фильтрации песчаных грунтов в приборе ПКФ–3 Союздорнии

Согласно ГОСТ 25584 1 метод распространяется на определение коэффициента фильтрации песчаных грунтов на образцах ненарушенного (природного) или нарушенного сложения. Для вычисления коэффициента фильтрации песчаных грунтов ненарушенного сложения следует применять образцы, высушенные до воздушно-сухого состояния.

15

Необходимое оборудование и приборы:

Прибор ПКФ–3 (рис.3); уплотнитель (рис.4); сито с отверстиями диаметром 5 мм по ГОСТ 6613; емкость для воды вместимостью 8…10 л; термометр с погрешностью измерения не более 0,5 0С по ГОСТ 28498; секундомер; нож; лопатка; марлевая прокладка.

Подготовка к испытанию Перед началом испытания прибор ПКФ–3 разбирается.

Для определения коэффициента фильтрации песчаного грунта его предварительно высушивают на воздухе до воздушно-сухого состояния, а затем просеивают через сито.

Просеянный песок перемешивают и распределяют слоем 2…3 см на листе плотной бумаги или фанеры, делят поверхность слоя на кварты, проводя ножом в продольном и поперечном направлениях полосы, и отбирают из каждого квадрата равное количество песка для средней пробы массой не менее 0,9 кг.

Отобранную среднюю пробу песка помещают в чашку, увлажняют водой из расчета 8 % (по массе), покрывают влажной тканью и помещают в эксикатор с водой не менее чем на 2 часа (для равномерного смачивания песка и набухания пылеватых и глинистых частиц). При проведении лабораторной работы 2-часовое ожидание не проводится.

Определение коэффициента фильтрации песчаных грунтов нарушенного сложения производят после предварительного их уплотнения в цилиндре фильтрационной трубки прибора (см.рис.4) до заданной плотности.

Грунт уплотняется в 3 слоя. Каждый слой уплотняется 25 ударами гири

свысоты 30 см (рис. 4).

Вподдон 2 с латунной сеткой помещают кружочек марли диаметром, равным внутреннему диаметру поддона, вставляют цилиндр заостренным торцом в поддон так, чтобы заостренный торец плотно прилегал к его донышку. Затем поддон переносится на жесткое основание.

На бортик фильтрационного цилиндра 1 надевают кольцо-насадку и укладывают перемешанный песок в цилиндр 1 слоем толщиной 4 см. С помощью трамбовки (рис. 4) производят уплотнение уложенного слоя.

После уплотнения первого слоя песка, взрыхлив ножом его поверхность на глубину 1…2 мм, в цилиндр засыпают второй слой песка такой же толщины, что и первый, и снова уплотняют. Аналогично поступают и с третьим слоем.

Окончив уплотнение верхнего слоя, насадку снимают и выступающий грунт срезают ножом заподлицо с верхней кромкой.

16

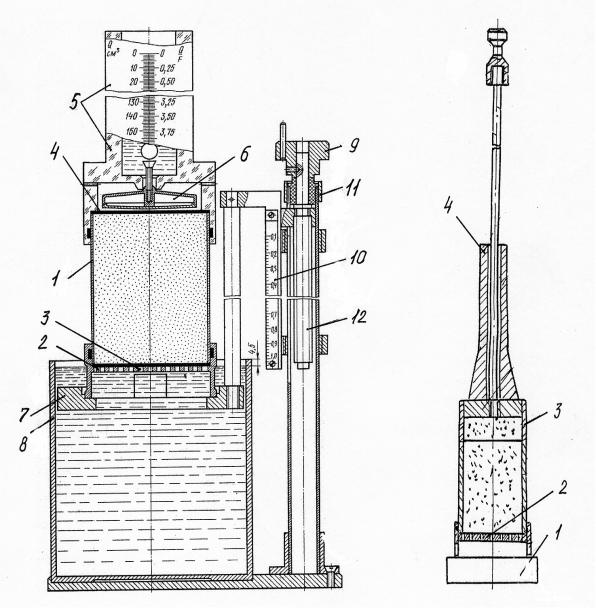

Рис. 3. Схема прибора ПКФ-3 Союздорнии

Рис.4. Схема уплотнителя:

для определения фильтрации песчаных

1 – поддон; 2 – сетка; 3 – цилиндр

грунтов: 1 – цилиндр фильтрационной трубки

фильтрационной трубки прибора;

прибора; 2 – поддон; 3 – сетка, 4 – сито;

4 – гиря ударная

5

– мерный сосуд; 6 – поплавок; 7 – подставка;



8

– корпус прибора; 9 – подъемный винт;



10 – шкала гидравлического градиента со стрелкой-указателем; 11 – втулка;

12 – винтовое телескопическое приспособление
