Материал: 1649
- по плитам ФЛ смонтированы блоки ФБС толщиной 600 мм.
Расчет:
При расчетах фундаментов по деформациям определяют необходимую ширину плиты. При рассчитанной ширине плиты давления на грунт под подошвой не должны превышать расчетного сопротивления грунта основания. Рассчитанной ширине соответствуют плиты ФЛ16 (табл. П.3.1). Для данных плит предусмотрено 4 группы несущей способности.
Группа плиты по несущей способности определяется по табл. П.3.2. Расчетное сопротивление грунта составляет 220 кПа или 0,22 МПа. По таблице принимается ближайшая плита с большей несущей способностью (0,25 МПа), чем давление на грунт (расчетное сопротивление грунта), т.е. группа несущей способности плиты 2.
Таким образом, марка фундаментной плиты ФЛ16.24-2.
Пример 5
Задача: используя программу «Foundation», выполнить проверку условия p < R для ленточного фундамента.
Исходные данные к программе:
-тип фундамента – ленточный на естественном основании;
-тип грунта в основании – пылевато-глинистый грунт, IL > 0,5;
-характеристики грунтов определены непосредственными испытаниями;
-уровень грунтовых вод (относительно подошвы фундамента)
hw = 0,3 м;
-удельный вес грунта (плотность) G (γII) = 19,8 кН / м3;
-удельное сцепление CII = 26 кПа;
-угол внутреннего трения φII = 20º;
-конструктивная схема здания – гибкая;
-высота фундамента Н = 2,7 м;
-тип расчета – проверить заданный;
-ширина подошвы b = 1,6 м;
-способ расчета – расчет основания по деформациям;
-нагрузка на 1 погонный метр N = 290 кН / мп (нормативное значение);
-усредненный коэффициент надежности по нагрузке 1;
-дополнительные данные для зданий с подвалом:
высота грунта выше подошвы фундамента hs = 0,6 м;
давление от 1м2 пола подвала Рр = 2 кПа;
глубина подвала dр = 2,1 м;
ширина подвала Вp = 15 м;
теория расчета СНиП 2.02.01-83*;
фундамент под крайнюю стену, жесткая заделка внизу и шарнирная вверху.
Вышеприведенные данные переносятся в программу «Foundation» (рис. 8, 9). Результаты расчетов представлены на рис. 10.

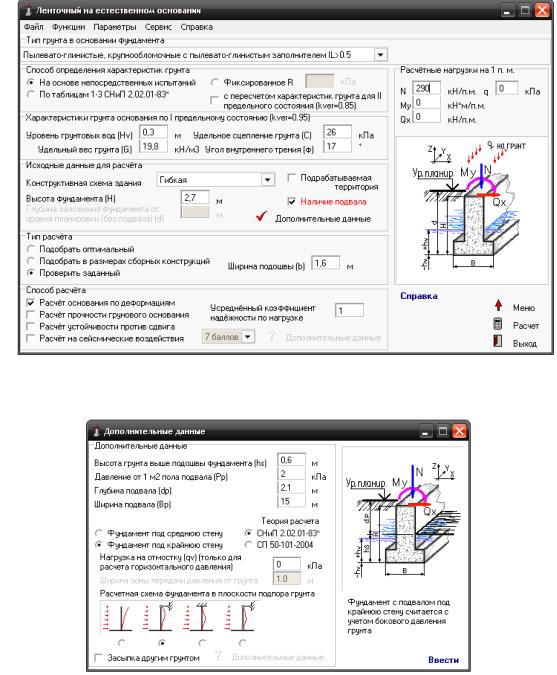

Рис. 8. Программа «Foundation». Исходные данные
Рис. 9. Дополнительные исходные данные для зданий с подвалом

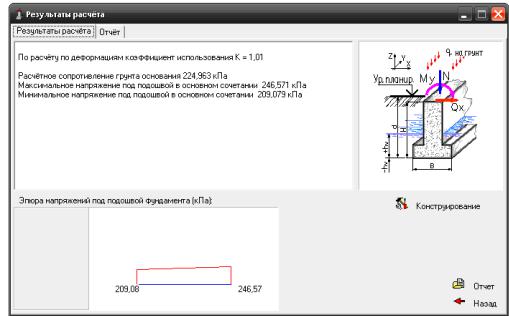

Рис. 10. Результаты расчета в программе «Foundation»
Вывод: R = 224,963 кПа < р = 246,571 кПа. Следует отметить, что при расчетах программа автоматически учитывает вес фундамента и грунта на его уступах.
Пример 6
Задача: используя программу «Foundation», рассчитать осадку ленточного фундамента.
Исходные данные к программе:
-тип расчета – деформации основания;
-количество слоев грунта под подошвой фундамента – 3;
-характеристики слоев грунта (табл. 2).
|
|
Таблица 2 |
Характеристики слоев грунта ниже подошвы |
||
Разновидность грунта |
Мощность h, м |
Модуль деформации Е, кПа |
Суглинки |
3,5 |
9000 |
Супеси |
4,4 |
14000 |
Пески |
|
20000 |
-способ расчета – расчет осадки;
-глубина заложения фундамента h = 2,8 м;
-высота фундамента Н = 2,8 м;
-расстояние до грунтовых вод (относительно подошвы фундамента) hw = 0,4 м;
-тип фундамента – ленточный;
-размеры фундамента b = 2,0 м;
-нормативная нагрузка на 1 погонный метр N = 380 кН/мп;
-теория расчета СНиП 2.02.01-83*.
Указанные исходные данные переносятся в программу «Foundation» (рис. 11). Результаты расчетов представлены на рис. 12.

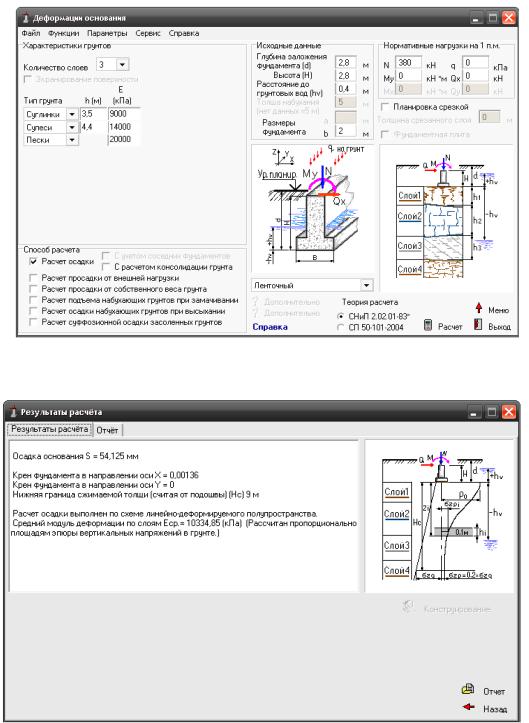

Рис. 11. Исходные данные к расчету осадки в программе «Foundation»
Рис. 12. Результаты расчета осадки в программе «Foundation»
Вывод: S = 5,4 см < Su = 10 см, т.е. требуемое условие выполнено. Собственный вес фундамента и грунта на его уступах при расчете учтен автоматически.
Библиографический список
1.СНиП 2.02.01-83*. Основания зданий и сооружений. Нормы проектирования/ Госстрой СССР. – М.: НИИОСП им. Н.М. Герсеванова Госстроя СССР, 2000.
2.Пособие по проектированию оснований зданий и сооружений (к СНиП 2.02.01-83*. Основания зданий и сооружений)/ Госстрой СССР. – М.: НИИОСП им. Н.М. Герсеванова Госстроя СССР, 2000.
3.СНиП 23-01-99. Строительная климатология/ Госстрой СССР. – М.: НИИСФ Госстроя СССР, 2003.
4.ГОСТ 13580-85 (с попр. 2004г.). Плиты железобетонные ленточных фундаментов. Технические условия.
5.Веселов В.А. Проектирование оснований и фундаментов (основы теории и расчета)/ В.А. Веселов. – М.: Стройиздат, 1990.
6.СНиП 2.01.07-85*. Нагрузки и воздействия. Нормы проектирования/ Госстрой СССР. – М.: ЦИТП Госстроя СССР, 2003.
7.Ухов С.Б. Механика грунтов, основания и фундаменты/ С.Б. Ухов. – М.: Высшая школа, 2004.
8.Далматов Б.И. Основания и фундаменты. Ч.2. Основы геотехники/ Б.И. Далматов. – М.: АСВ, СПТТАСУ, 2002.
9.Геологическое картирование: учебное пособие / сост. О.В. Тюменцева. – Омск: СибАДИ, 2008. – 76 с.
10.Методические указания к практическим занятиям по дисциплине «Основания и фундаменты» / сост. М.Е. Кашицкая. – Омск: СибАДИ, 2006. – 36 с.
11.СП 50-101-2004. Проектирование и устройство оснований и фундаментов зданий и сооружений.
