3.Произвести монтаж цепи для опыта холостого хода трансформатора согласно схеме на рис. 8.5. С разрешения преподавателя или инженера включить стенд.

4.Результаты измерений напряжений, токов и мощности в каждом опыте фиксируются с учетом цены деления приборов.

5.Провести опыт холостого хода трансформатора: с помощью ЛАТР установить напряжение на первичной обмотке трансформатора U10, равное номинальному напряжению U1Н. Произвести однократное измерение напряжения U10, тока I10, мощности Р10 в первичной обмотке и напряжения на зажимах вторичной обмотки трансформатора U20. Занести результаты измерений в табл. 8.1.

6.Выключить стенд. Произвести монтаж цепи для опыта короткого замыкания трансформатора согласно схеме на рис. 8.6. С разрешения преподавателя или инженера включить стенд.

7.Провести опыт короткого замыкания трансформатора: плавно увеличивая с нуля напряжение на первичной обмотке с помощью ЛАТР, установить ток в первичной обмотке I1K, равный номинальному току I1H. Произвести однократное измерение напряжения U1K, тока I1K и мощности Р1K на первичной обмотке и тока во вторичной обмотке трансформатора I2K. Занести результаты измерений в табл. 8.2.

8.Выключить стенд. Произвести монтаж цепи для опыта нагрузки согласно схеме на рис. 8.7. С разрешения преподавателя или инженера включить стенд.

9.Провести опыт нагрузки трансформатора: с помощью ЛАТР установить и поддерживать неизменным напряжение на первичной обмотке трансформатора U1, равным номинальному U1Н. Изменяя сопротивление реостата во вторичной цепи, провести пять измерений напряжения U1, тока I1, мощности P1 первичной обмотки и напряжения U2 и тока I2 вторичной обмотки при различных токах нагрузки I2 в диапазоне (0,2 – 1,2)I2H. Занести результаты измерений в табл. 8.3.

10.Выключить стенд. Результаты измерений показать преподавателю и с его разрешения разобрать цепь.

75

Х х

Рис. 8.5. Схема принципиальная опыта холостого хода трансформатора

Таблица 8.1

Измеренные величины и вычисленные параметры опыта холостого хода

Х х

Рис. 8.6. Схема принципиальная опыта короткого замыкания трансформатора

Таблица 8.2

Измеренные величины и вычисленные параметры опыта короткого замыкания

76

Х х

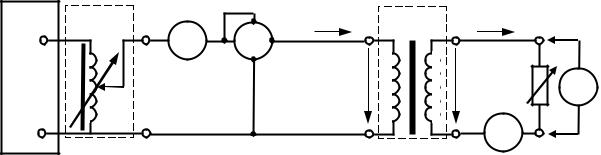

Рис. 8.7. Схема принципиальная опыта нагрузки трансформатора

Таблица 8.3

Измеренные величины и вычисленные параметры режима нагрузки

Расчётно-графическая часть

1.По результатам измерений, проведенных в опыте холостого хода, определить:

коэффициент трансформации k по формуле (8.9);

параметры ветви намагничивания Z0, R0, X0 и коэффициент мощности при холостом ходе cosφ0 по формулам (8.11).

2.По результатам измерений, проведенных в опыте короткого замыкания, определить:

коэффициент трансформации k по формуле (8.12);

параметры трансформатора при коротком замыкании RK, ZК, XК и cosφk по формулам (8.14);

напряжение короткого замыкания uk% по формуле (8.16).

3.По результатам измерений, проведенных в опыте нагрузки, определить:

мощность нагрузки трансформатора P2 по формуле (8.18);

коэффициент нагрузки трансформатора β по формуле (8.19);

КПД трансформатора η по формуле (8.17);

коэффициент мощности cosφ1 по формулам (8.11).

77

4. По данным табл. 8.3 в масштабе построить нагрузочные характеристики трансформатора U2(I2), η(I2), cosφ1(I2).

Вопросы и задания для защиты лабораторной работы

1.Что называется трансформатором?

2.Объясните устройство и принцип действия однофазного трансформатора.

3.Поясните условно–положительные направления электрических

имагнитных величин на электромагнитной схеме трансформатора.

4.Запишите и поясните уравнения электрического состояния первичной и вторичной обмоток.

5.Перечислите основные рабочие параметры трансформатора.

6.Расскажите, как и с какой целью проводится опыт холостого хода трансформатора.

7.Расскажите, как и с какой целью проводится опыт короткого замыкания трансформатора?

8.Расскажите, как и с какой целью проводится опыт нагрузки трансформатора?

9.Как коэффициент трансформации трансформатора определяется из опытов холостого хода и короткого замыкания?

10.Почему в опыте холостого хода можно пренебречь электрическими потерями мощности в обмотках трансформатора?

11.Почему при изменении тока нагрузки во вторичной обмотке трансформатора изменяется ток в первичной его обмотке?

12.При какой нагрузке достигается максимально возможный КПД трансформатора?

13.Что является внешней характеристикой трансформатора?

14.Изобразите и поясните схемы замещения трансформатора при холостом ходе и коротком замыкании.

78

Библиографический список

1.Белов, Н. В. Электротехника и основы электроники : учебное пособие / Н. В. Белов, Ю. С. Волков. – СПб. : Лань, 2012. – 432 с. – Режим доступа к электрон. копии: http://e.lanbook.com/books/element.php?pl1_id=3553 (дата обращения: 05.06.2017).

2.Иванов, И.И. Электротехника и основы электроники [Электронный ресурс] : учебник / И.И. Иванов, Г.И. Соловьев, В.Я. Фролов. – Электрон. дан. – СПб. : Лань, 2016. – 736 с. – Режим доступа: http://e.lanbook.com/book/71749. – Загл. с экрана (дата обращения: 05.06.2017).

3.Реброва, И. А. Расчёт установившихся режимов в линейных электрических цепях : учебно-методическое пособие / И. А. Реброва. – Омск : СибАДИ, 2013. – 91 с. – Режим доступа к электрон. копии: http://bek.sibadi.org/ fulltext/EPD820.pdf (дата обращения: 05.06.2017).

4.Тихонов, Ю. Б. Общая электротехника и электроника : учебное пособие / Ю. Б. Тихонов, Г. М. Третьяк. – Омск : СибАДИ, 2012. – 372 с. – Режим доступа к электрон. копии: http://bek.sibadi.org/fulltext/epd626.pdf (дата обращения: 05.06.2017).

5.Правила устройства электроустановок / ред. А.М. Меламед. – 7-е изд.

–М. : НЦ ЭНАС, 2015. – 560 с.

6.Правила по охране труда при эксплуатации электроустановок : утв. приказом Министерства труда и социальной защиты Российской Федерации от 24.07.2013 г. №328н «Об утверждении Правил по охране труда при эксплуатации электроустановок». – М. : Омега-Л, 2017. – 141 с.
