Для вычисления расхода воды при расчетах необходимо перейти от поверхностной скорости к средней скорости течения реки через переходной коэффициент К1: V = К1 * Vпов; К1 = С / С + 14; С = 87 / 1 + γ/√R,
где |
С – скоростной коэффициент Шези; |
|
γ – коэффициент шероховатости, для чистых русел равен 1.3; |
|
R – гидравлический радиус. |
R= |
ωср/ χср = 1,32 / 4,12 = 0,32 м; √R = √0,32 = 0.56 м; |
С = 87 / 1 + 1,3/ 0,56 = 26,2; К1 = 26,2 / 26,2 = 14 = 0,65;
V = 0,65 * 0,8 = 0,52 м/с; Q = ωср * V = 1,32 * 0,52 = 0,69 м3.
3.5. Определение скоростей и расходов воды гидрометрическими вертушками
Гидрометрическая вертушка позволяет определять скорость течения воды в реке (водотоке) более точно, чем поплавками. Наиболее распространенная вертушка Н.Е. Жестковского. Скорость движения воды определяется по специальным графикам в зависимости от числа оборотов лопастного винта. Скорость вращения винта фиксируется звонком посредством замыкания электрической цепи через 20 оборотов.
Для определения скорости движения воды по всей ширине реки и ее профилю выбирается гидрометрический створ, где назначается несколько промерных вертикалей, в зависимости от глубины, выбирается несколько точек для определения скорости. Скорость может быть определена в одной, двух, трех, пяти точках. Средняя скорость на вертикали вычисляется по формулам:
-одноточечное измерение на глубине 0,6 м – V = V0,6h;
-двухточечное – V = 0,5 (V0,2h + V0,8h);
-трехточечное – V = 0,25 ( V0,2h + 2V0,6h + V0,8h);
-пятиточечное – V = 0,1 ( Vпов + 3V0,2h + 3V0,6h + 2V0,8h + Vдно).
27

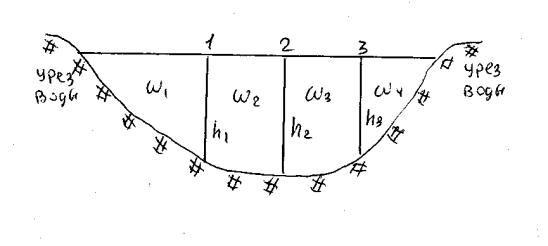

Рис. 3. Разбивка скоростных вертикалей (1, 2, 3) |
|
|
||||||
|
|
|
|
|
|
|
Таблица 6 |
|
|
|
Определение расхода воды по скоростям |
|
|
||||
|
|
|
|
|
|
|
|
|
№ скорост. |
L, м |
|
h, м |
ω, м2 |
Vсрнаверт., |
Vср, м/с |
Расход, |
|
вертикали |
|
|
|
|
м/с |
|
м3/с |
|
Урез воды |
|
|
0,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
|
5,5 |
|
0,72 |
3,96 |
|
|
|
|
|
|
|
|
|
|
1 |
|
|
1,1 |
|
1,08 |
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
|
13,0 |
|
1,13 |
14,60 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
1,5 |
|
1,18 |
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
|
12,0 |
|
1,07 |
12,84 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
0,9 |
|
0,96 |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
|
|
3,6 |
|
0,64 |
2,30 |
|
|
|
|
|
|
|
|
|
|
Урез воды |
|
|
0,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Средний расход равен сумме частных расходов:
Q = 2/3ω1V1 + ω2 (V1 + V2 ) /2 + ω3(V3 + V2 ) /2 + 2/3 ω4(V3 + V4 ).
В конкретном случае расход составляет 33,79 м3/с.
