уD = 0,3290) прямую до пересечения с линией спектральных цветностей. Чистоту цвета находят по формуле

где х, у – координаты цветности рассматриваемой точки; Хь,Уь – координаты цветности соответствующего спектрального цвета.

Система классификации цветов

Применяемые до сих пор, особенно в искусстве, дизайне, колористике, системы классификации цветов (наиболее известная «по Макселлю»), карты наименований цвета, цветовые каталоги и атласы, так или иначе, приведены или могут быть привязаны к координатам XYZ - системы. В табл. 2 и на рис. 2 приведены карта и таблица наименований цвета для световых потоков К.Л. Келли.

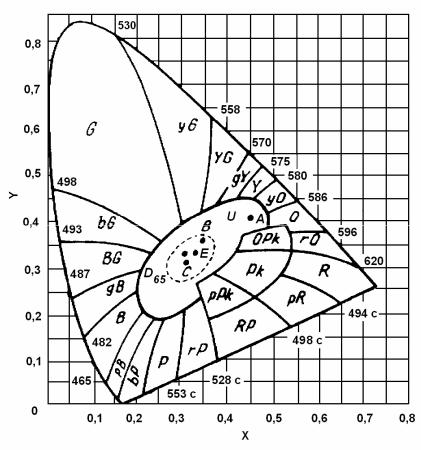

Рис.2. Диаграмма цветности в системе XYZ с обозначением зон Келли

Зоны карты Келли в основном обозначают интервалы по цветовому тону. Наименования цвета не дают различия в

80

воспринимаемой частоте цвета, исключая введение розовых цветов, и не изменяются при изменении яркости. Не было предложено наименование цвета большой центральной области овальной формы, обозначенной буквой U. Цветовые тона цветов, представленных цветностями, находящимися в этой зоне, изменяются на границах от неопределенного до едва уловимого.

Задание к лабораторной работе

1. Поработайте с тремя цветовыми источниками или "стимулами", дающими представление о RGB-системе получения цветов. Получите несколько цветовых тонов из классификации Келли по указанию преподавателя, меняя количество R, G, В источников. Запишите для них название обозначения по Келли и координаты цвета в табл. 3.

81

2.Для всех трех цветов получите оттенки данных цветов до белого нажатием кнопки «Оттенки до белого», расположенной в окне программы. Непосредственно в ходе выполнения работы сделайте вывод о насыщенности сравниваемых цветов.

Чем больше цветовой контраст между оттенками цвета до белого, выдаваемыми программой, тем более насыщенным является цвет.

3.У одного из цветов получите дополнительный к данному цвет нажатием кнопки «Оттенки до белого», расположенной в окне программы. Подберите по своим ощущениям значения RGB– координат, соответствующих дополнительному цвету. Запишите координаты в табл. 4. Подсчитайте сумму координат этих цветов.

4. Смешайте предложенные цвета. Запишите подсчитанные программой координаты всех трех цветов и их названия. Переведите координаты из системы RGB в систему XYZ . Запишите координаты цвета х,` у,` z` всех трех цветов, полученных ранее, и их координаты цветности в табл. 5.

82

Таблица 5

Результаты измерений

1

2

3

5. Найдите положение смешиваемых цветов Ц1 и Ц2 на диаграмме цветности, выданной преподавателем. Обозначьте их точками на кальке. Найдите по диаграмме результат смешивания, пользуясь методикой и формулами (1), (2) из параграфа «Цветовой график МКО». Определите для точек Ц1 и Ц2 цветовой тон и чистоту цвета по формуле (3). Занесите результаты в табл. 6.

6. Ответьте в выводе на следующие вопросы:

а) Совпали ли ваши представления о цветовом тоне с классификацией по Келли? Пользуйтесь рис.2 и координатами табл. 6.

б) Какой из предложенных цветов более насыщенный? Почему? в) Что можно сказать о сумме координат основного и

дополнительного цветов? Как объяснить полученные значения?

г) Сравните результаты смешения с помощью компьютера и с использованием цветового графика.

д) Проанализируйте результаты расчета цветового тона и чистоты. Соответствуют ли полученные значения положению точек цветов на цветовом графике?

83

ЛАБОРАТОРНАЯ РАБОТА № 10

Определения коэффициента внутреннего трения жидкости

Введение

При течении слоёв жидкости с различными скоростями (рис. 1) между ними возникает сила внутреннего трения, которую можно вычислить по закону Ньютона:

где – градиент скорости; ΔS – площадь соприкасающихся слоёв;

y

–коэффициент внутреннего трения, или коэффициент динамической вязкости.

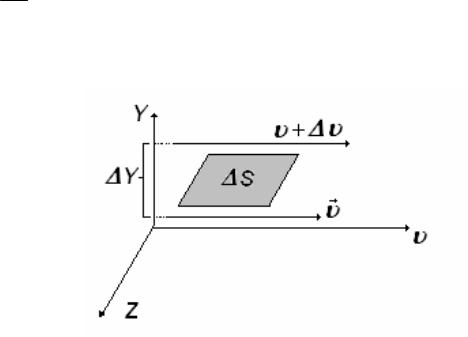

Рис. 1. Движение слоёв жидкости с различными скоростями

Коэффициент динамической вязкости численно равен силе внутреннего трения, возникающей на каждой единице поверхности
