Материал: 15109 Патент - Гусеничная машина

(57)

1. Гусеничная машина, содержащая ходовую часть, включающую охватываемые гусе- ничными цепями ведущие звездочки, натяжные колеса и опорные катки, трансмиссию, содержащую двигатель, коробку передач и конечные передачи, связанные с ведущими звездочками, гидрообъемный механизм поворота, включающий два суммирующих плане- тарных ряда, коронные шестерни которых кинематически связаны с выходным валом ко- робки передач, водило - с ведущими звездочками соответствующего борта и солнечные

BY 15109 C1 2011.12.30

шестерни - с гидромоторами объемных гидропередач, гидросистему, связывающую рабо- чие полости гидромоторов с насосом и баком, отличающаяся тем, что опорные катки осна- щены дополнительными ведущими звездочками, связанными с гидромоторами объемных гидропередач; гидросистема включает один нереверсивный насос переменной производи- тельности с магистралями, связанными во второй позиции двухпозиционного гидрораспре- делителя с напорными и сливными магистралями гидромоторов привода дополнительных ведущих звездочек опорных катков; в первой позиции двухпозиционного гидрораспредели- теля напорная магистраль насоса связана с подводящим каналом двухпоточного делителя потока, каждый отводящий канал которого связан с напорной магистралью гидромотора привода солнечной шестерни суммирующего планетарного ряда гидрообъемного меха- низма поворота в первой и третьей позициях трехпозиционного гидрораспределителя с электромагнитным управлением и всасывающей магистралью насоса во второй позиции трехпозиционного гидрораспределителя.

2.Машина по п. 1, отличающаяся тем, что опорный каток выполнен как мотор-колесо

саксиально-поршневым гидромотором, содержащим блок цилиндров со ступицей креп- ления диска опорного катка и дополнительной ведущей звездочки, установленный с воз- можностью вращения на неподвижном валу, закрепленном на балансире подвески катка, две группы поршней, образующих в блоке цилиндров связанные с подводящим и отводя- щим каналами гидромотора рабочие полости и взаимодействующих посредством шариков

сдвумя наклонными шайбами гидромотора.

Изобретение относится к транспортному машиностроению, преимущественно к трансмиссиям тягово-транспортных гусеничных машин.

Известна гусеничная машина, содержащая ходовую часть, включающую охватывае- мые гусеничными цепями ведущие звездочки, натяжные колеса и опорные катки, транс- миссию, содержащую двигатель, коробку передач, планетарные механизмы поворота и бортовые передачи, связанные с ведущими звездочками [1].

Известная гусеничная машина обладает высокими тягово-сцепными качествами при движении на низких передачах с малыми технологическими скоростями и относительно высокими транспортными скоростями движения. Маневрирование гусеничной машины осуществляется с расчетным радиусом поворота на каждой передаче.

Недостатком известной гусеничной машины является ступенчатое изменение радиуса поворота, что не обеспечивает вписываемость машины в дорогу с большой кривизной. Чтобы вписаться в траекторию движения, кривизна которой переменная и часто весьма существенна, водитель вынужден снижать скорость, переходить на низшую передачу и тем самым уменьшать среднюю скорость. Кроме того, управление поворотом при этом усложняется.

Известна гусеничная машина, содержащая ходовую часть, включающую охватывае- мые гусеничными цепями ведущие звездочки, натяжные колеса и опорные катки, транс- миссию, содержащую двигатель, коробку передач и конечные передачи, связанные с ведущими звездочками, гидрообъемный механизм поворота, включающий два суммирую- щих планетарных ряда, коронные шестерни которых кинематически связаны с выходным валом коробки передач, водило - с ведущими звездочками соответствующего борта и сол- нечные шестерни - с гидромоторами объемных гидропередач, гидросистему, связываю- щую рабочие полости гидромоторов с насосом и баком [2].

Гидрообъемный механизм поворота известной гусеничной машины обеспечивает бес- ступенчатые вход в поворот и изменение радиуса поворота машины без снижения скоро- сти движения при маневрировании.

2

BY 15109 C1 2011.12.30

Недостатками известной гусеничной машины являются высокая сложность и материа- лоемкость конструкции и низкая надежность. Высокая сложность и материалоемкость конструкции объясняется тем, что трансмиссия оснащена двумя насосами переменной производительности, требующими раздаточной коробки для привода от двигателя гусе- ничной машины, систему управления двумя насосами.

Низкая надежность гусеничной машины объясняется тем, что при выполнении техно- логических процессов с высокими тяговыми нагрузками на низких передачах гусеничная цепь вытягивается, пальцы шарниров гусеничной цепи и проушины траков, работающие при высоких нагрузках, разрушаются, нарушая надежную работу гусеничного движителя. При традиционной конструкции гусеничного движителя - одна ведущая звездочка и опор- ные катки, работающие в ведомом режиме, вся тяговая нагрузка гусеничного движителя, реализуемая опорной ветвью гусеничной цепи - от переднего до заднего опорных катков, воспринимается каждым пальцем гусеничной цепи на участке от заднего опорного катка до ведущей звездочки. Проблема износа гусеничной цепи усугубляется тем, что в рамках реализации мероприятий по увеличению скорости движения гусеничной машины в транс- портном режиме стремятся оптимизировать конструкцию гусеничной ленты, уменьшая ее материалоемкость. Это приводит к снижению нагрузочной способности ленты в продоль- ном направлении, разрушению шарниров гусеничных цепей, снижению надежности рабо- ты и долговечности гусеничной машины.

Задачей изобретения является уменьшение сложности и материалоемкости конструк- ции и увеличение надежности гусеничной машины.

Решение поставленной задачи достигается тем, что в гусеничной машине, содержащей ходовую часть, включающую охватываемые гусеничными цепями ведущие звездочки, натяжные колеса и опорные катки, трансмиссию, содержащую двигатель, коробку передач

иконечные передачи, связанные с ведущими звездочками, гидрообъемный механизм по- ворота, включающий два суммирующих планетарных ряда, коронные шестерни которых кинематически связаны с выходным валом коробки передач, водило - с ведущими звездочка- ми соответствующего борта и солнечные шестерни - с гидромоторами объемных гидропе- редач, гидросистему, связывающую рабочие полости гидромоторов с насосом и баком, опорные катки оснащены дополнительными ведущими звездочками, связанными с гидро- моторами объемных гидропередач; гидросистема включает один нереверсируемый насос переменной производительности с магистралями, связанными во второй позиции двухпо- зиционного гидрораспределителя с напорными и сливными магистралями гидромоторов привода дополнительных ведущих звездочек опорных катков; в первой позиции двухпо- зиционного гидрораспределителя напорная магистраль насоса связана с подводящим ка- налом двухпоточного делителя потока, каждый отводящий канал которого связан с напорной магистралью гидромотора привода солнечной шестерни суммирующего планетар- ного ряда гидрообъемного механизма поворота в первой и третьей позициях трехпозицион- ного гидрораспределителя с электромагнитным управлением и всасывающей магистралью насоса во второй позиции трехпозиционного гидрораспределителя.

Решение поставленной задачи достигается также тем, что опорный каток выполнен как мотор-колесо с аксиально-поршневым гидромотором, содержащим блок цилиндров со ступицей крепления диска опорного катка и дополнительной ведущей звездочки, установ- ленный с возможностью вращения на неподвижном валу, закрепленном на балансире под- вески катка, две группы поршней, образующих в блоке цилиндров связанные с подводящим

иотводящим каналами гидромотора рабочие полости и взаимодействующих посредством шариков с двумя наклонными шайбами гидромотора.

Существенные отличительные признаки предлагаемого технического решения обес- печивают уменьшение сложности и материалоемкости гусеничной машины за счет исклю-

3

BY 15109 C1 2011.12.30

чения из трансмиссии одного насоса, агрегатов привода и управления им. Также передача тягового усилия с остова гусеничной машины на движитель основными ведущими звез- дочками и дополнительными, установленными на опорных катках гусеничной машины, позволит рассредоточить усилие, передаваемое на каждую гусеничную цепь, и пропорци- онально уменьшить нагрузку каждого пальца гусеничной цепи и проушин траков, их из- нос и увеличить надежность гусеничной машины.

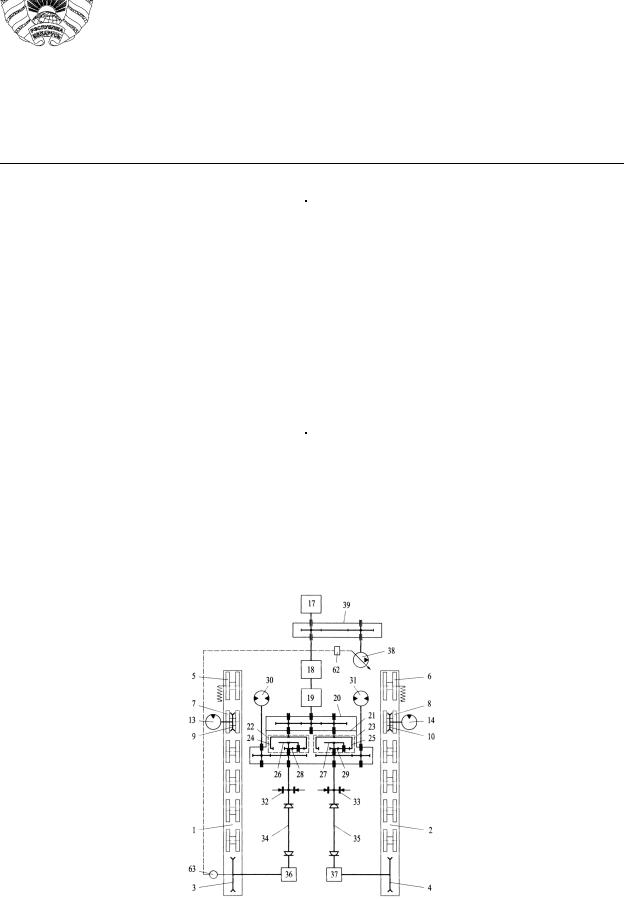

На фиг. 1 представлена кинематическая схема трансмиссии гусеничной машины с ве- дущими передними опорными катками; на фиг. 2 - кинематическая схема трансмиссии гусеничной машины с ведущими передними и средними опорными катками; на фиг. 3 - гидравлическая схема гидрообъемного механизма поворота и привода передних опорных катков гусеничной машины; на фиг. 4 - гидравлическая схема гидрообъемного механизма поворота и привода передних и средних опорных катков гусеничной машины; на фиг. 5 - продольный разрез опорного катка с ведущей звездочкой и аксиально-поршневым гидро- мотором.

Гусеничная машина содержит ходовую часть, включающую охватываемые гусенич- ными цепями 1, 2 левого и правого бортов ведущие звездочки 3, 4 заднего расположения, натяжные колеса 5, 6 и опорные катки 7, 8 с установленными на них дополнительными звездочками 9, 10 на передних опорных катках 7, 8 (фиг. 1) и 11, 12 - на средних опорных катках 7, 8 (фиг. 2), приводимыми гидромоторами 13, 14, 15, 16.

Трансмиссия гусеничной машины содержит двигатель 17, муфту сцепления 18, короб- ку перемены передач 19, раздаточную коробку 20, обеспечивающую разделение потока мощности по бортам гусеничной машины, дифференциальный механизм поворота 21, со- стоящий из планетарных рядов 22, 23, в которых ведущими элементами являются эпицик- лические шестерни 24, 25, установленные на выходных валах раздаточной коробки 20, ведомыми - водила 26, 27, установленные на выходных валах дифференциального меха- низма поворота 21, а регулирующими элементами - солнечные шестерни 28, 29, связанные

свалами гидромоторов 30, 31, установленных на корпусе дифференциального механизма поворота 21, тормоза 32, 33, карданные валы 34, 35, конечные передачи 36, 37, связанные

сведущими звездочками 3, 4.

Вгидросистеме трансмиссии (фиг. 3, 4) применен насос 38 - нереверсивный, перемен- ной производительности (как правило, с поворотным блоком цилиндров), приводимый от двигателя 17 посредством раздаточной коробки 39, выполненный в составе насосного аг- регата 40, включающего насос подпитки 41, приводимый от двигателя 17 посредством раздаточной коробки 39. В напорной магистрали насоса 38 установлен предохранительный клапан 42. Подпитка осуществляется насосом 41 через гидролинию с обратным клапаном 43. Управление блоком цилиндров насоса 38 осуществляется гидроцилиндром, поршень 44 которого, связанный с блоком цилиндров насоса 38, образует полости 45, 46. Полости 45, 46 связаны через гидрораспределитель управления 47 с напорной магистралью насоса 41 и баком 48. Гидрораспределитель 47 выполнен трехпозиционным, следящего действия с электромагнитным управлением. В напорной магистрали насоса 41 установлены предо- хранительный клапан 49 линии подпитки, дроссель 50, ограничивающий расход рабочей жидкости в гидролинию управления.

Агрегаты 51, 52 гидромоторов 30, 31 привода солнечных шестерен 28, 29 включают вмонтированные в гидромоторы 30, 31 гидравлически управляемые распределители 53 с напорными клапанами 54.

Гидросистема трансмиссии оснащена двухпоточным делителем потока 55, выполнен- ным, например, по известной конструктивной схеме [3].

Напорная и сливная гидролинии гидромотора 30 привода солнечной шестерни 28 суммирующего планетарного ряда 22 соединены с отводящим каналом делителя потока 55

4

BY 15109 C1 2011.12.30

и всасывающей гидролинией насоса 38 в первой и третьей позициях трехпозиционного гидрораспределителя 56 и заперты во второй позиции этого гидрораспределителя. Напор- ная и сливная гидролинии гидромотора 31 привода солнечной шестерни 29 суммирующе- го планетарного ряда 23 соединены со вторым отводящим каналом делителя потока 55 и всасывающей гидролинией насоса 38 в первой и третьей позициях трехпозиционного гид- рораспределителя 57 и заперты во второй позиции этого гидрораспределителя. Гидро- распределители 56, 57 оснащены трехпозиционным гидрораспределителем 58 управления с электромагнитным управлением, соединяющим торцевые управляющие полости гидро- распределителей 56, 57 с напорной магистралью насоса 41 и сливом в бак 48. При этом гидрораспределители 56, 57 всегда обеспечивается разнонаправленное вращение валов гидромоторов 30, 31.

Гидромоторы 13, 14, 15, 16 установлены параллельно, оснащены гидравлически управляемым распределителем 59 с напорным клапаном 54. Напорные магистрали гидро- моторов 13, 14, 15, 16 связаны с напорной магистралью насоса 38 во второй позиции двухпозиционного гидрораспределителя 60 и с всасывающей магистралью насоса 38 во второй позиции этого гидрораспределителя. Сливные магистрали гидромоторов 13, 14, 15, 16 связаны с всасывающей магистралью насоса 38.

Подводящий канал двухпоточного делителя потока 55 связан с напорной магистралью насоса 38 в первой позиции двухпозиционного гидрораспределителя 60 и заперт во второй позиции этого гидрораспределителя. Торцевая управляющая полость двухпозиционного гидрораспределителя 60 связана с баком 48 и напорной магистралью насоса 41 в первой и второй позициях двухпозиционного гидрораспределителя управления 61 с электромаг- нитным управлением.

Для управления режимом работы насоса 38 трансмиссия гусеничной машины оснаще- на блоком управления 62 и датчиком 63 частоты вращения звездочки 3 либо 4 на прямом ходу.

Конструктивно опорный каток 7, 8 борта гусеничной машины с приводом дополни- тельных звездочек 9, 10, 11, 12 гидромоторами 13, 14, 15, 16 может быть решен как мотор- колесо с высокомоментным аксиально-поршневым гидромотором [4].

Например, опорный каток 7 (фиг. 5) с дополнительной ведущей звездочкой 9 и акси- ально-поршневым гидромотором 13 содержит блок цилиндров 64 со ступицей 65 крепле- ния дисков двухскатного опорного катка 7 и дополнительной ведущей звездочкой 9. Две группы поршней 66 образуют в блоке цилиндров 64 рабочие полости 67. Поршни 66 взаи- модействуют посредством шариков 68 с наклонными шайбами 69 гидромотора и прижи- маются к ним пружинами 70.

Шайбы 69 аналогичны по конструкции, установлены на неподвижном валу 71, и по- ложение их фиксировано посредством шлицевого соединения. Вал 71 закреплен на балан- сире 72 подвески опорного катка 7 гусеничной машины.

Блок цилиндров 64 установлен в подшипниках 73 на посадочных поверхностях шайб 69 с возможностью поворота относительно оси гидромотора.

Рабочие полости 67 связаны посредством радиальных каналов с полостями полукольце- вых канавок 74, 75, выполненных на поверхности неподвижного вала 71. Полость полуколь- цевой канавки 74 связана с продольным каналом 76 цапфы 77 и подводящим каналом 78 аксиально-поршневого гидромотора. Полость полукольцевой канавки 75 связана с поло- стью кольцевой канавки 79 и отводящим каналом 80 аксиально-поршневого гидромотора.

Система дренажа включает трубку 81, связанную с дренажным каналом 82. Гусеничная машина работает следующим образом.

Включается двигатель 17 машины, механизм 39 привода насосов 38, 41 и ротора дели- теля потока 55. Валы насосов 38, 41 вращаются, и рабочая жидкость насоса 41 через об-
