Материал: 1390

Окончание прил.4

Pq

70

60

50

40

30

20

10

0,91 0,92 0,93 0,94 0,95 0,96 0,97 0,98 Ky

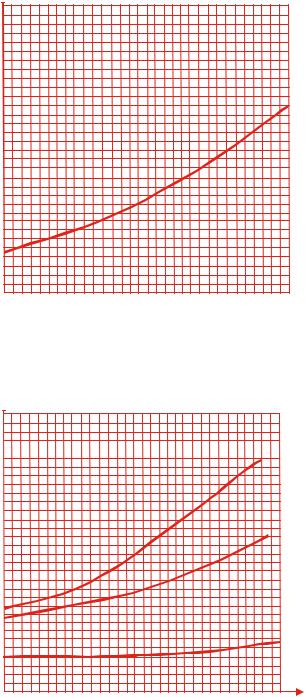

Рис.П.4.5. Зависимость Pq от усреднённого коэффициента уплотнения Ку для супесей (число пластичности Jp=1-7, содержание частиц 2-0,05 мм; для песчаной супеси > 50 %; пылева-

той < 50 %; Wopt =14-17 %; max=1,60-1,65 г/см3)

Pq

70 W=10 %

60

50

W=15 %

40

30

20

W=20 %

10

0,91 0,92 0,93 0,94 0,95 0,96 0,97 0,98 0,99 Ky

Рис.П.4.6. Зависимость Pq от усреднённого коэффициента уплотнения Ку для суглинка (число пластичности Jp=7-17, содержание частиц 2-0,05 мм; для песчаной супеси > 40 %; пылева-

той < 40 %; Wopt =17-20 %; max=1,67-1,69 г/см3).

Цифры на прямой: влажность по массе, %

40

Приложение 6

Методика определения влажности грунтов влагомером ВИМС-2

Влагомер ВИМС-2 (рис.П.6.1) предназначен для оперативного измерения влажности.

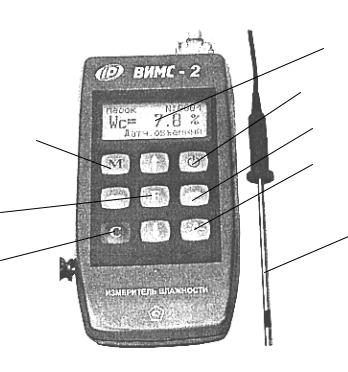

Рис.П.6.1. Общий вид прибора ВИМС-2

Для работы с влагомером необходимо подключить зонд и включить питание, при этом на дисплее сначала появится сообщение о напряжении питания, степени разряда батарей и температуре, а через несколько секунд главное меню.

В главном меню необходимо установить необходимые параметры: вид материала, режим измерения (непрерывный или ручное сканирование) и

желаемый режим индикации. Произвести установку «О».

42

Окончание прил.6

При работе в режиме ручного сканирования необходимо выбрать ко-

личество измерений от 3 до 8. При каждом нажатии клавиши «М» (см.рис.

П.6.2) появляется единичный результат. На дисплее размещается одновре-

менно до 8 результатов, последующее нажатие «М» приводит к появлению среднего результата W серии измерений.

Поместить зондовый датчик на требуемую глубину и произвести изме-

рение.

Измерение можно выполнять при различных уровнях погружения зон-

да, но при этом надо иметь в виду, что для повышения точности измерений глубина погружения зонда должна быть не менее 60 65 мм , а объем изме-

ряемого материала должен быть не менее сферы радиусом 60 мм.

Для фиксации результата необходимо нажать клавишу «М», при этом на дисплее появится результат (см.рис.П.6.2), номер измерения, вид датчи-

ка, время и дата проведения измерения влажности.

Рис.П.6.2. Вид дисплея при получении результатов измерения влажности
