Материал: 1334

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

R Rн mдл

где m ‒ коэффициент надежности по материалу, учитывает возможные отклонения в сторону меньших значений прочности мате- Сриала (т.к. m 1, то R – с более высокой обеспеченностью по отно-

шению к нормативному сопротивлению); mдл ‒ коэффициент, учитывающ й вл ян е дл тельности загружения в связи с переходом от прочности древес ны при кратковременных, стандартных испытаниях к ее прочности в условиях длительно действующих постоянных и временных нагрузок за весь срок службы конструкции.

приПОРЯДОК ПРОВЕДЕНИЯ РАБОТЫ

1. Определенбе прочностных и деформативных характеристик

древес ны центральном растяжении вдоль волокон

1.1. Конструкция о разца и схема испытания

Для испытаний используют малоразмерные образцы из чистой
древесины, т.е. из таких участков, где нет сучков, косослоя, биологи-
ческих повреждений. О разцы изготавливают из досок и реек, выпол-
	Д
ненных из кряжа радиальными и тангенциальными плоскостями (см.
рис. 2).	А
	И

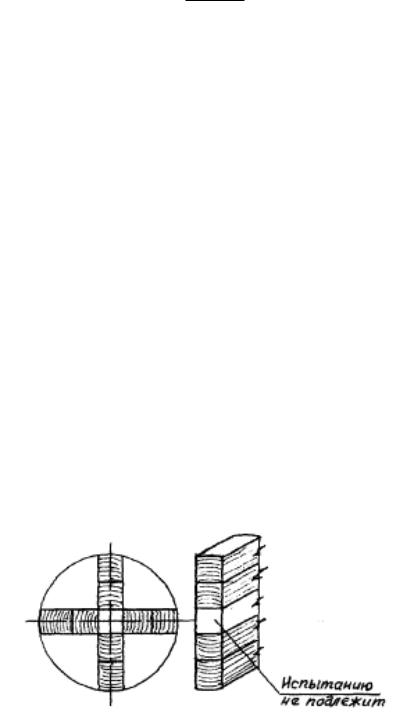

	Рис.2. Схема распиловки древесины для образцов.

Форма и размеры образцов установлены стандартами для каждого конкретного вида испытаний. Для испытаний на растяжение используют образец «восьмерка» из чистой древесины с

размерами, соответствующими требованиям ГОСТ 16483.23‒73 (рис. 3). Подготовленный образец устанавливается на испытательный стенд и производится расстановка приборов (рис. 4).

Си б А Д

F a b , см2

Рис. 4. СхемаИиспытания

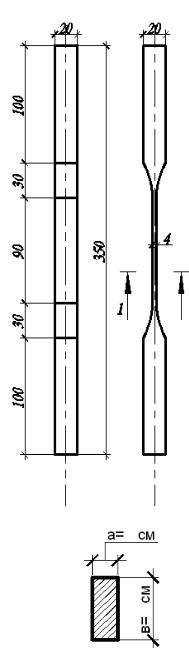

Рис.3. Размеры образца для испытаний на растяжение.

1.2. Определение модуля упругости при растяжении

Для определения модуля упругости Е используют приборы контроля деформаций – рычажные тензометры системы Гугенбергера с ценой деления с = 0,001 мм и базой Б = 20мм.

Определение модуля упругости Е производится на основе экс-
периментальной зависимости между напряжением и относительной
деформацией	по закону Гука (рис. 5, а).
При этом	сходят из того, что при кратковременном нагружении

(скорость лабораторных испытаний) и при малых напряжениях (не
превышающ х 0,5 σвр ) реологические свойства древесины проявля-
Сются слабо зав с мость подчиняется линейному закону.
	Поэтому вел ч на интервала нагрузки, прикладываемой к об-
разцу, устанавл вается в пределах от 50 до 150 кгс, что соответствует
напряжен ям равным примерно 40% ожидаемого предела прочности
(	. 5, б).
рис
а)	)
	б
	А

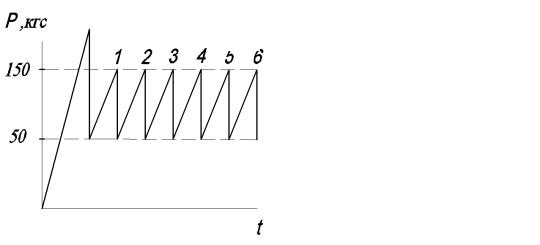

	Рис.5. Испытательные предпосылки: а – диаграмма « »;
	б – схема нагружения образца
	Д
	Измерение удлинений образца Б производят при помощи тен-

зометров Т1 и Т2 с одинаковыми базами Б = 20Имм и одинаковой ценой деления С = 0,001мм.

По закону Гука нормальное напряжение определяется по форму-

ле:

Е,

где Е – модуль упругости материала; ‒ относительное удлинение образца.

ББ .

Тогда закон Гука можно записать:

													Б	Е
														Е
													Б
	Используя определение напряжения можно записать:
															Р
	Так м образом				меем:										A
															A
											2
	показаний										2
С						Р	Б		Е			Е						Р	Б	.
С							Б		Е			Е								.
						А	Б											А	Б
	Но	зменен е								двух тензометров можно записать как
	Тср С.	база
						Б Т1					Т2					Тср;
	Вел ч на пр ложенной нагрузки определяется как Р = (Р1 ‒ Р2).
	Б = 20 мм –		тензометра.
				А
	При расчетах нео ходимо учесть цену деления прибора С, т. е.
	Учитывая вышеизложенное, получим значение модуля упруго-
	сти:								(Р1				Р2)
							Е		(Р1				Р2)					20мм			;
							Е											Тср С			;
																		Тср С
																							Таблица 1
																			И
						Журнал испытаний №1
								Д
	N	Р,			Отсчеты по индикаторам																			Тср,i
	цикла	кгс			Т1					Т1								Т2				Т2
	1	50			10				18								10					19		18.5
	1	150			28				18								29					19		18.5
		150			28												29
	2	50			10				17								10					19		18
	2	150			27				17								29					19		18
		150			27												29
	3	50			10				16								10					19		17.5
	3	150			26				16								29					19		17.5
		150			26												29
	4	50			10				18								10					19		18.5
	4	150			28				18								29					19		18.5
		150			28												29
	5	50			10				16								10					19		17.5
	5	150			26				16								29					19		17.5
		150			26												29

150

Рразр = 975 кг

Тср =18

(Р1 Р2)

20мм

100кгс

20мм

138888кгс/ см

;

Тср

0,8см2

0,001мм

вр

Рразр

975

1026кгс/ см

1,9 0,5

1.3. Выводы по результатам испытания

Полученные в результате испытаний значения сравниваются с

данными СП 64.13330.2016 деревянные конструкции.

100000 кгс

;

СНиП

см

кгс

Е 138888 кгс

100000

см

2 >

СНиП

см

2 .

1000

бкгс

Rвр

см

;

вр

1026

кгс2 Rврч

1000 кгс2 .

см

Прочностные

Аи деформационные характеристики

образца из

чистой древесины на растяжениеДвдоль волокон соответствуют показателям кондиционной древесины.

2. Определение прочностных и деформационныхИхаракте-

ристик древесины при изгибе

2.1. Конструкция образца и схема испытаний

Форма и размер образцов для определения модуля упругости

при изгибе в соответствии с ГОСТ (рис. 6). Размеры образца: а = 2 см; b = 2 см; F = 4 см2.

Подготовленный образец устанавливается на испытательный стенд и производится расстановка приборов (рис. 7).

Смотрите также:


«ДОХОДЫ, РАСХОДЫ И ПРИБЫЛЬ КОММЕРЧЕСКОГО БАНКА.»
«ДОХОДЫ, РАСХОДЫ И ПРИБЫЛЬ КОММЕРЧЕСКОГО БАНКА.»
Значение, сущность и содержание социально — педагогической деятельности в организации для детей-сирот и детей, оставшихся без попечения родителей
Проактивные методы PR-деятельности российских авиационных компаний «Россия», «Азимут»
__RGR2
__RGR2
_11_А. Франс для эл версии
_3 тема - Диффузия
_Антонян Ю.М., Психология преступника и расследования преступлений
