производства работ (ППР). Осуществляется контроль точности устройства элементов, узлов и конструкций, которые обеспечивают несущие и ограждающие способности зданий (сооружений), а также точность монтажа (укладки) на последующих этапах работы.
При приёмочном контроле осуществляется сопоставление измеренных размеров с размерами и отметками, которые указаны на чертежах, и величинами допусков, указанных в сводах правил и (или) проектной документации.
Толщина горизонтальных швов кладки из кирпича и камней правильной формы должна составлять 12 мм, а вертикальных швов должна составлять 10 мм.
Число продольных стержней арматуры принимается из расчёта одного стержня на каждые 12 см толщины стены, но не менее двух стержней при толщине стены 12 см.
Вертикальность граней и углов кладки из кирпича и камней правильной формы, а также горизонтальность рядов кладки необходимо проверять по ходу выполнения кладки, через 0,5−0,6 м, с устранением обнаруженных отклонений в пределах каждого яруса.
После окончания каменной кладки каждого этажа производится инструментальная проверка горизонтальности и отметок верха кладки этажа, независимо от промежуточных проверок горизонтальности рядов кладки.
Результаты инструментальной проверки при приёмочном контроле фиксируются в общем журнале работ, при этом приёмка выполненных работ по возведению каменных и армокаменных конструкций производится до оштукатуривания их поверхностей.
При приёмке выполненных работ по возведению каменных и армокаменных конструкций необходимо проверять:
−правильность перевязки швов, их толщину и заполнение, а также горизонтальность рядов и вертикальность углов кладки;
−правильность устройства деформационных швов;
−правильность устройства дымовых и вентиляционных каналов
встенах;
−качество поверхностей фасадных неоштукатуренных стен из кирпича;
−качество фасадных поверхностей, облицованных керамическими, бетонными и другими видами камней или плит;
−геометрические размеры и положение конструкций.
31
Также при приёмочном контроле, в соответствии с требованиями СП 48.13330.2011 [1], предоставляется следующая документация:
−исполнительные чертежи с внесёнными, при необходимости, отступлениями, которые должны быть согласованы с проектной организацией, а также документы об их согласовании;
−заводские паспорта на стальные, бетонные, железобетонные и прочие конструкции;
−документы (сертификаты, паспорта), подтверждающие тре-
буемое качество материалов, которые были применены при каменных
иармокаменных работах;
−акты освидетельствования скрытых работ;
−акты промежуточной приёмки ответственных конструкций;
−журналы работ;
−документы о контроле качества сварных соединений;
−другие документы, в соответствии с перечнем, которые указаны в проектной документации.
При этом перечень ответственных конструкций и частей зданий (сооружений), которые подлежат исполнительной геодезической съёмке, при выполнении приёмочного контроля, определяется проектной организацией.
Соответствие проектной документации и нормативным документам, выполненных работ по устройству каменных и армокаменных конструкций, оценивается в процессе освидетельствования, рассмотрения приёмочной (сдаточной) документации и оформляется актом приёмки работ (конструкций).
При этом допускаемые отклонения в размерах и положении каменных (армокаменных) конструкций не должны превышать значений, которые указаны в прил. 15 и рис. 2 и 3.
32

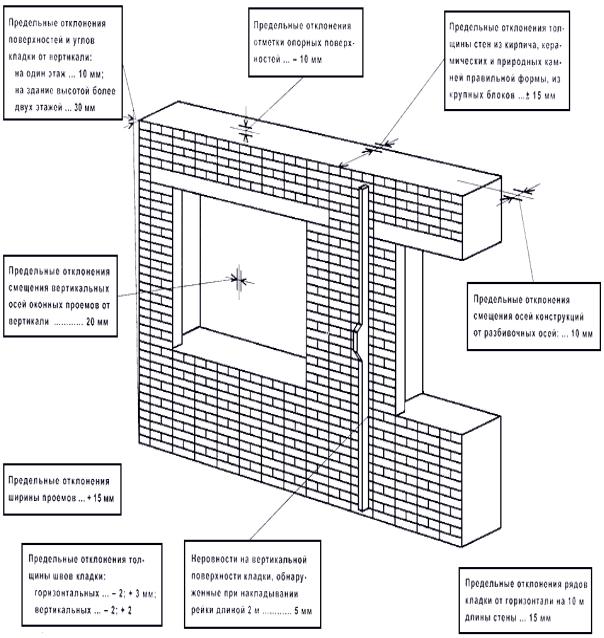

Рис. 2
33

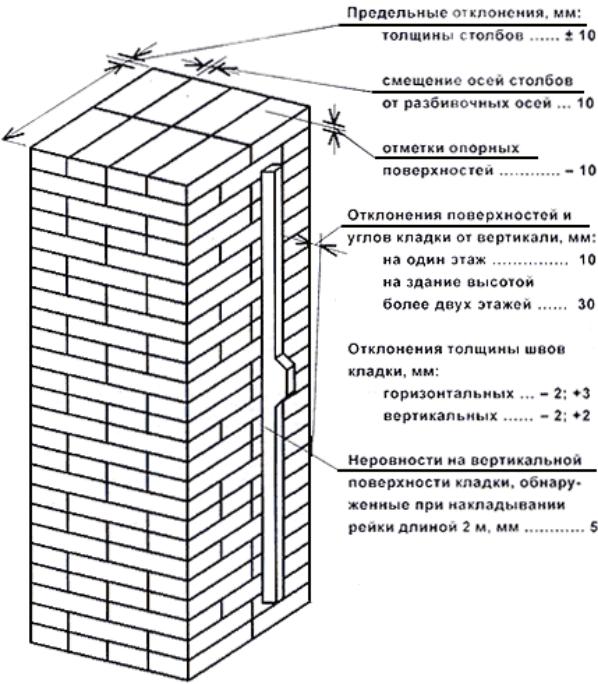

Рис. 3
При приёмочном контроле каменных и армокаменных работ осуществляются испытания конструкций, с применением следующих методов:
−определение предела прочности каменной кладки на сжатие, в соответствии с требованиями ГОСТ 32047-2012 [32];
−определение предела прочности сцепления в каменной кладке,
всоответствии с требованиями ГОСТ 24992-2014 [18];
−определение расчётных значений показателей теплозащиты
каменной кладки, в соответствии с требованиями ГОСТ Р 55338-2012 [13].
34
3.1. Определение предела прочности каменной кладки на сжатие
Метод испытания на сжатие по ГОСТ 32047-2012 [32]. Прочность определяется по образцам каменной кладки, которые
нагружаются перпендикулярно горизонтальным швам до разрушения, подвергаемые равномерному сжатию. Нормативная прочность при сжатии каменной кладки определяется по прочности отдельных образцов. Размеры образцов принимаются сопоставимыми с фактическими размерами каменных конструкций зданий (простенков, столбов). Для испытаний изготавливается не менее трех образцов каменной кладки.
Минимально допустимые размеры образцов каменной кладки приведены в табл. 13.
Таблица 13
Минимальные размеры образцов для испытания при сжатии
Размеры камней |
|
Размеры образца кладки, мм |
|
|||
с лицевой стороны, мм |
|
|
|
|
|
|
lu |
hu |
Длина ls |
Высота hs |
|
Толщина ts |
|
≥ 300 |
≤ 150 |
≥ 2lu |
≥ 5 hu |
≥ 3ts |
|
≥ tu |
|
> 150 |
|
≥ 3 hu |
и ≤ 15ts |
|
|
|
|
|
|
и ≥ ls |
|
|
> 300 |
≤ 150 |
≥ 1,5lu |
≥ 5 hu |
|
||
|
|
|
||||
|
> 150 |
|
≥ 3 hu |
|
|
|
|
|
|
|
|
|
|
При этом допускается уменьшение размеров образцов, соблюдая следующие условия:
а) ls 400 мм иls lu ;
б) образцы содержат один вертикальный шов в центральном ряду кладки, расположенный по центру;
в) высота исключаемых рядов камней сверху и снизу образца не меньше его толщины ts ;
г) растворные швы должны быть расположены только между поверхностями камней (не образованными путём раскалывания камня).
