Практическиезанятия№ 1, 2, 3.
АНАЛИТИЧЕСКОЕ И ЧИСЛЕННОЕ РЕШЕНИЕ ЗАДАЧ КОЛЕБАНИЙ СИСТЕМ С ОДНОЙ СТЕПЕНЬЮ СВОБОДЫ
Цель работы – Разработать математическую модель колебаний одномассовой системы: свободные без демпфирования, с демпфированием, вынужден-
СибАДИные колебания с силовым, кинематическим возбуждением, параметрические колебан я; разработка алгоритма интегрирования в среде Excel. Расчет круговой л нейной частоты, периода колебаний для статически определимого стержня с одной массой через коэффициент податливости.
Расчет дв жен я одномассовой системы при заданном начальном возмущении.
Исходные данные

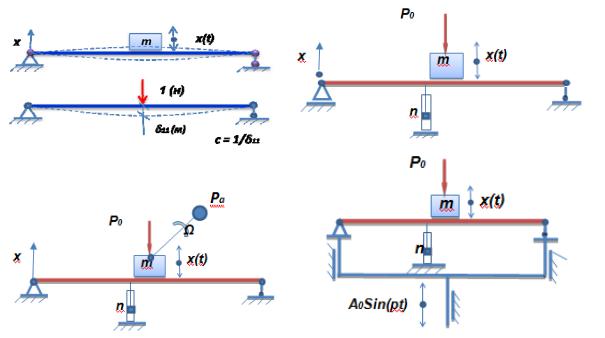

Исследовать процесс коле ания груза массой m, размещенного посередине шести метровой двухопорной алки с поперечным сечением, составленным из двух прокатных двутавров. Собственным весом балки пренебречь.
Данная балка имеет в середине пролета вычисленную ранее* податливость δ11.
Порядок выполнения
Алгоритм исследования колебаний одномассовых систем в табличном процессоре MS Excel представлены в учебном пособии «Решение задач дина мики одномассовых систем»http://bek.sibadi.org/fulltext/esd262.pdf .
3
|
Контрольные вопросы к практическим занятиям № 1, 2, 3 |
|
1. |
Что такое частота собственных колебаний? |
|
2. |
Единицы измерения частоты круговой, линейной? |
|
3. |
Что такое период собственных колебаний? |
|
4. |
Формулы для определения частоты собственных колебаний одномас- |
|
|
совой системы при линейных колебаниях, угловых колебаниях. |
|
С |
|
|
5. |
истема единиц измерения при расчете динамики систем? |
|
6. |
Примеры параметрических колебаний в технике. |
|
7. |
Что такое с стема с кинематическим возбуждением? |
|
8. |
Что такое с стема с силовым возбуждением? |
|
9. |
Как вл яет демпфирование на амплитуду колебаний? |
|
рования |
. |
|
10.Пр рода демпф |
||
ОПРЕДЕЛЕНИЕ ЧАСТОТ И ФОРМ СОБСТВЕННЫХ КОЛЕБАНИЙ СТЕРЖНЕЙ КАК СИСТЕМ С Р СПРЕДЕЛЕННОЙ МАССОЙ.
работыПрактическиезанятия№ 4, 5, 6.
РАСТЯЖЕНИЕ-СЖ ТИЕ, ИЗГИБ
колебаний двух массовыхАсистем. Определение частот собственный колебаний. Динамический расчет двухмассовой системы на силовое гармоническое
Цель – получить навыки и умение строить модели свободных
возмущение.
Динамический расчет двухмассовойДсистемы на кинематическое гармоническое возмущение.
Исходные данные

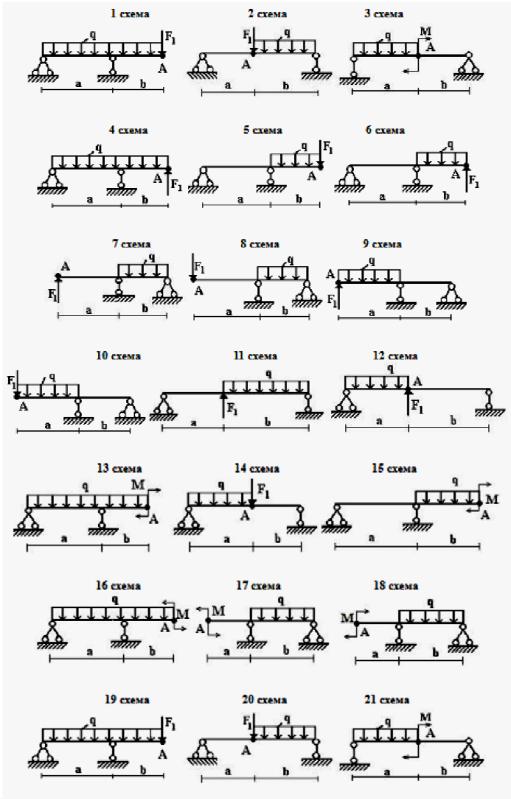

Размеры элементов, размещение опор, размещение и массы грузов (величины нагрузок не учитывать) согласовать с преподавателем (рис. 1, 2):
-Консольная балка загруженная на конце сосредоточенной и распределенной поперечной силой.
-Консольная балка загруженная на конце сосредоточенным изгибающим моментом.
-Двухопорная разрезная балка загруженная в середине пролета сосредоточенной поперечной силой.
-Многопролетная балка загруженная равномерно распределенной, неравномерно распределенной нагрузками. И
Порядок выполнения
Алгоритм решения задач динамики строительных конструкций представлены в учебниках «Динамика и устойчивость. Спецкурс»
4
https://drive.google.com/open?id=1M6K1IT_cAB_5ityi4nnFhquyDgD0tULU https://drive.google.com/open?id=1m3tce0Td-1Moa99UUzap-5JMM3_AdMbC
