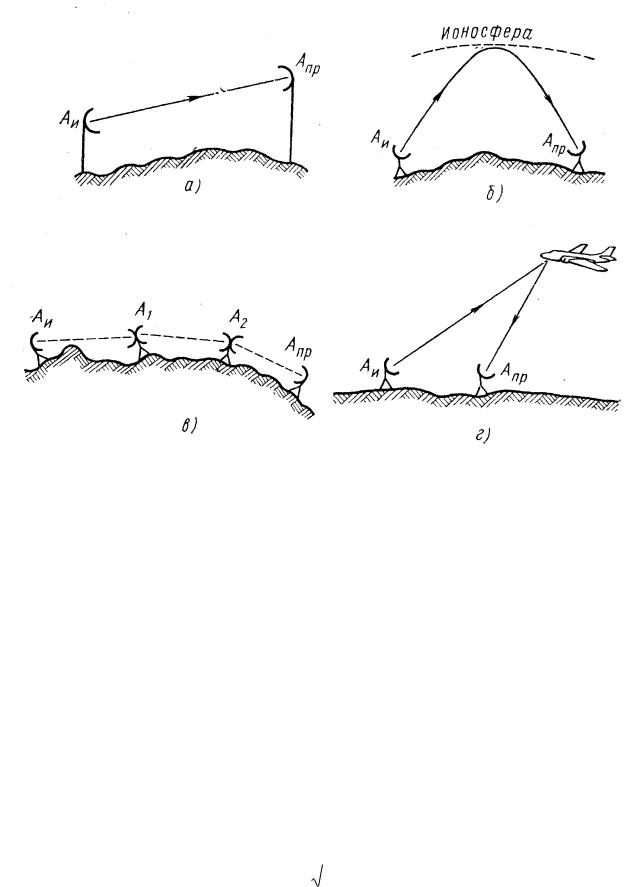

Рисунок 2.6 - Виды радиолиний (первичные, вторичные)

2.5Распространение радиоволн в свободном пространстве

Под свободным пространством понимается однородная изотропная непоглащающая среда, относительная диэлектрическая проницаемость которой равна единице. В такой среде радиоволны распространяются прямолинейно и с постоянной скоростью. Хотя среды как идеального вакуума, для которой величина в точности равнялась бы единице, не существует, однако соотношения, получаемые при решении задач распространения радиоволн в таком простейшем случае, являются исходными. Влияние реальных сред на распространение радиоволн может быть учтено введением в эти соотношения соответствующих множителей.

Изучение распространения радиоволн в свободном пространстве начнем с рассмотрения поля простейшего излучателя, которым является элементарный диполь.

Напишем выражение для амплитуды напряженности электрического поля элементарного диполя в волновой зоне:

21

где P1 мощность, подводимая к передающей антенне; r – расстояние от

точки передачи до точки приема.

Более общее выражение напряженности поля, справедливое для любого излучателя (антенны), можно получить, если ввести в формулу (2.3) коэффициент направленного действия реального излучателя:

где G1 – коэффициент усиления передающей антенны относительно изотропного излучателя (коэффициент направленного действия).

Для коротких и особенно ультракоротких радиоволн условия приема более рационально характеризовать мощностью, создаваемой на входе приемного устройства, так как чувствительность последнего принято выражать через мощность на входе, необходимую для уверенного приема сигналов. Мощность на входе приемной антенны связана с плотностью потока мощно-

где 2 – КПД фидера приемной антенны; S Д G2 2 – действующая площадь

4

приемной антенны; G2 – коэффициент усиления приемной антенны относительно изотропного излучателя.

На радиолинии I типа в условиях свободного пространства плотность потока мощности в месте приема:

P G

П02 1 1 21 . (2.6)

4 r

Здесь P1 – мощность на выходе передатчика; 1 – КПД передающей антенны.

Подставляя (2.6) в (2.5), получаем для радиолинии I типа мощность на входе приемника в условиях свободного пространства:

Выражения (2.6), (2.7) и вытекающие из них формула для частного случая (2.3), справедливы для идеальной радиосвязи, так как при их выводе не учитывалось влияние атмосферы, поверхности Земли и т.д., дополнительно влияющее на процессы излучения и распространения радиоволн. Формулы (2.6) и (2.7) дают возможность также определить дальность действия линий радиосвязи в свободном пространстве.

При проектировании систем радиопередачи иногда пользуются понятием потерь при распространении радиоволн, понимая под этим отношение излучаемой мощности к принимаемой:

22

где P1 – мощность на выходе передатчика, P2 – мощность на входе приемника.

При распространении радиоволн в свободном пространстве уменьшение мощности на входе приемного устройства с увеличением расстояния r происходит только вследствие естественного рассеяния радиоволн, т.е. связано с увеличением поверхности фронта волны. При этом на основании (2.4) потери будут равны:

Первый множитель в (2.8) характеризует основные потери при распространении радиоволн в свободном пространстве (G1 = G2 = 1):

В случае реальных трасс, отличных по своим свойствам от свободного пространства, вводят множитель ослабления:

где V – модуль множителя ослабления, который оценивает дополнительное ослабление амплитуды напряженности поля по сравнению с ее ослаблением в свободном пространстве; V – фаза множителя ослабления, которая оценивает изменение фазы волны.

2.6 Особенности распространения радиоволн на реальных трассах

Космическому пространству в первом приближении можно приписать свойства однородной изотропной среды с = 1. Поэтому можно считать, что распространение радиоволн в Космосе происходит так же, как и в свободном пространстве. На трассах, проходящих вблизи поверхности Земли, вследствие влияния этой поверхности и окружающей атмосферы траектория распространения радиоволны искривляется, изменяется скорость распространения, а реальная напряженность поля волны отличается от напряженности поля в свободном пространстве.

Влияние поверхности Земли на распространение радиоволн обусловлено следующими четырьмя основными факторами:

1)отражением радиоволн от поверхности Земли (рисунок 2.7, а) и связанным с ним явлением интерференции радиоволн;

2)полупроводящими свойствами среды и связанными с этим потерями электромагнитной энергии в земле (воде);

23

3)сферичностью Земли (рисунок 2.7, б) и связанным с ней явлением дифракции радиоволн;

4)неровностями земной поверхности, вызывающими рассеяние радио-

волн.

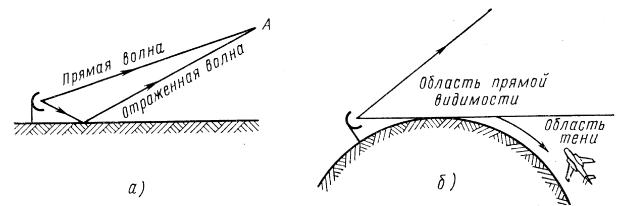

Рисунок 2.7 - Влияние Земли на распространение радиоволн

Влияние атмосферы Земли на распространение радиоволн обусловлено особенностями электрофизических свойств земной атмосферы. По высоте над поверхностью Земли можно условно выделить три основных слоя атмосферы: тропосферу, стратосферу и ионосферу.

Влияние первого слоя атмосферы на распространение радиоволн обусловлено тремя основными факторами:

1.В тропосфере и в меньшей степени в стратосфере вследствие изменения коэффициента преломления с высотой происходит искривление траектории распространения радиоволн. Это явление, называемое рефракцией радиоволн. В случае коротких и особенно ультракоротких волн рефракция может привести к попаданию их в область тени (рисунок 2.8, а).

2.В тропосфере на локальных (местных) неоднородностях, образующихся вследствие турбулентного движения воздуха (например, в результате подъема воздуха вверх) происходит рассеяние ультракоротких волн (рисунок 2.8, б). Это может быть причиной распространения радиоволн далеко за пределы прямой видимости. Указанные явления в радиосвязи играют положительную роль, но в радиолокации они могут привести к ухудшению условий обнаружения объекта и к увеличению погрешностей в определении координат его местоположения.

3.В тропосфере происходит поглощение энергии радиоволн с длиной

=3 см и ниже атмосферными газами и различными атмосферными образованиями (осадками, облаками, туманом, пылью, поднятой с поверхности земли,

и т. д.).

Ионосфера по-разному влияет на распространение радиоволн различных диапазонов. Например, радиоволны длиннее 6…10 м от нее отражаются. В результате многократных отражений от ионосферы и поверхности Земли (рисунок 2.8, в) такие радиоволны могут распространяться на весьма большие расстояния. Волны короче 6…10 м проходят через ионосферу. Как и в тропо-

24

сфере, в ионосфере могут иметь место такие явления, как рефракция и рассеяние радиоволн.

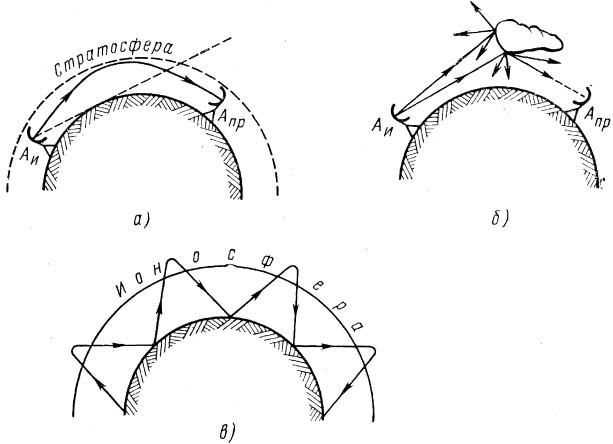

Рисунок 2.8 - Влияние атмосферы на распространение радиоволн

Из изложенного следует, что для расчета реальных радиолиний в формулы идеальной радиосвязи должны быть введены множители, учитывающие рассмотренные факторы, а для учета некоторых из них должны быть получены более сложные формулы.

По способу распространения в околоземном пространстве радиоволны классифицируются на три группы:

1)земные, или поверхностные, волны;

2)тропосферные волны;

3)ионосферные, или пространственные, волны.

Земными или поверхностными, волнами называются радиоволны, распространяющиеся в непосредственной близости от поверхности Земли и частично огибающие ее выпуклость вследствие дифракции. Явлению дифракции на выпуклостях земного шара подвержены, главным образом, длинные и сверхдлинные волны, длина которых одного порядка с размерами указанных выпуклостей. На сверхдлинных волнах дальность дифракционного распространения достигает 3000…4000 км.

Тропосферными волнами называются радиоволны, распространяющиеся на значительные (примерно до 1000 км) расстояния за счет рефракции и рассеяния в тропосфере, а также в результате направляющего волноводного
