55
Отсутствие рефракции, т.е. прямолинейное распространение волны (кривая 2), возможно, когда gТ = 0.

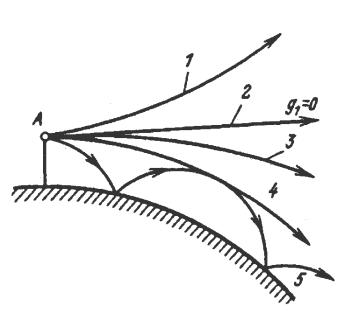

Рисунок 4.6 - Виды рефракции
Положительная рефракция наблюдается при убывании коэффициента преломления с высотой, т.е. когда gТ < 0, при этом аЭ < а. Различают четыре частных случая положительной рефракции:
-стандартная рефракция при gТ = 8 10 8 м 1; аЭ = 8500 км. Это наиболее распространенный вид рефракции, характерный для среднего состояния тропосферы. Часто наблюдается в дневные часы;
-повышенная рефракция (кривая 3) при gТ < 8 10 8 м 1; аЭ > 8500 км.
Вконтинентальных районах средних широт она наиболее часто отмечается в вечерние, ночные и утренние часы летних месяцев за счет температурных инверсий и резкого уменьшения влажности с высотой;
-критическая рефракция (кривая 4) при gТ = 31.4 10 8 м 1; аЭ = , по-
скольку при этом градиенте = a и волна движется параллельно земной поверхности на постоянной высоте, как над плоскостью. Условия возникновения критической рефракции те же, что и для повышенной рефракции;
- сверхрефракция, или волноводная рефракция (кривая 5), при gТ < 31.4 10 8 м 1; аЭ < . В этом случае радиус кривизны траектории < a и волна, отразившись от области высокого градиента, достигает поверхности Земли, отражается от нее, снова преломляется и т.д., т.е. появляется тропосферный волновод. Из-за малой вероятности появления таких волноводов данное явление не используется для регулярной работы радиолиний.
56
4.2.3Траектория радиоволн в ионосфере
Относительная диэлектрическая проницаемость ионосферы меняется в пределах толщи ионосферы по сложному закону, уменьшаясь с высотой во внутренней ионосфере и увеличиваясь – во внешней. При этом значение И может изменяться в широких пределах в зависимости от состояния ионизации и частоты распространяющейся волны. В таких условиях искривление траектории может быть значительным. В соответствии с законом И(h) во внутренней ионосфере траектории пригибаются к Земле, во внешней – уходят от нее.
Положительная рефракция во внутренней ионосфере может стать такой, что волна, падающая на нижнюю границу ионосферы под углом 0(h0) (рисунок 4.7), возвратится обратно на Землю. Это явление обычно называют от-
ражением от ионосферы.

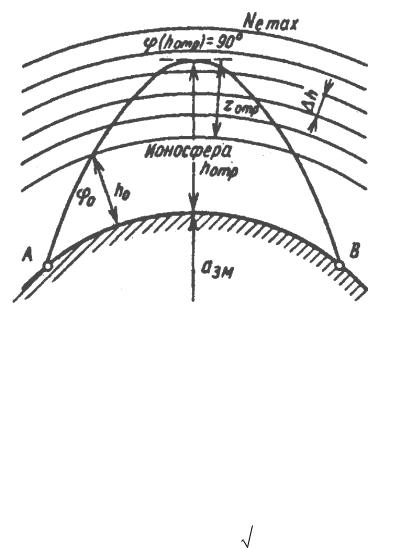

Рисунок 4.7 - Отражение от ионосферы
Первое условие учитывает, что в результате рефракции угол падения
должен достигнуть на какой-то высоте hОТР значения (hОТР) = 90. Это возможно, если коэффициент преломления n(hОТР) = sin 0(h0) n0. У нижней гра-
ницы ионосферы n0 1 и первое условие принимает вид: |
|
|||||||
nИ(hОТР) = sin 0(h0). |
(4.17) |
|||||||
|
|
|
|
|
||||
Подставляя в (4.17) выражение nИ |
И , находим электронную кон- |
|||||||
центрацию (плотность), необходимую для отражения волны: |
|
|||||||
N |
|
h |
|
f 2 cos2 0 |
. |
(4.18) |
||
e |
|
|||||||
|
ОТР |
80.8 |
|
|
|
|||
|
|
|
|
|
|
|||
57
Второе условие учитывает сферичность Земли и налагает ограничения на радиус кривизны траектории . Чтобы волна вернулась на Землю, необходимо в области поворота траектории выполнение неравенства:
(hОТР) < (aЗ + hОТР). (4.19)
Рассмотрим процесс отражения при вертикальном падении волны на ионосферу, траектория при этом не искривляется. В то же время из (4.17) получаем, что условие отражения при вертикальном падении выполняется в об-
ласти ионосферы, где nИ(hОТР) = sin 0(h0) = 0, т.е. там, где диэлектрическая проницаемость достигает нулевого значения. Это будет иметь место в обла-
сти, где электронная плотность:
N |
|
h |
|
fВ2 |
, |
(4.20) |
e |
|
|||||
|
ОТР |
80.8 |
|
|
||
|
|
|
|
|
||
где fВ – частота волны, вертикально падающей на ионосферу.
В ионосферной плазме относительная диэлектрическая проницаемость достигает значения И = 0 там, где частота распространяющейся волны = 2f равна собственной частоте колебаний электронов (плазменная частота). В данной области коэффициент преломления nИ
И И 0, поэтому рас-
пространение волны с частотой = e невозможно, и происходит поворот траектории обратно на Землю.
Максимальные частоты волн, отражающихся от ионосферы. Из формулы (4.18) следует, что от ионосферы могут отражаться волны с частотами:
|
|
|
|
|
|
f |
|
80.8Ne hОТР |
. |
(4.21) |
|
|
|
||||
|
|
cos 0 |
|
||
Отсюда следует, что чем выше частота волны, тем большая электронная плотность нужна для ее отражения. При этом согласно (4.21) для заданной частоты f электронная плотность, необходимая для отражения, уменьшается с увеличением угла падения 0.
Существует ограничение по условиям отражения. При наблюдаемых значениях Ne max и 0 max максимально высокая частота волны, которая может отразиться от ионосферы (в приближении плоской Земли), согласно (4.21):
f |
|
|
|
80.8Ne max |
|
. |
(4.22) |
max |
|
|
|||||
|
|
cos 0 max |
|
||||
|
|
|
|
||||
Говоря об отражении от области максимума электронной плотности, следует помнить, что область поворота траектории к Земле во всех случаях располагается несколько ниже Ne max.
Расчеты и измерения показывают, что в соответствии с реальными значениями Ne max и 0 max условия отражения от ионосферы регулярно выполняются только для KB, CB и ДВ. Максимальные частоты волн, отражающихся при наклонном падении, имеют верхний предел около 30…40 МГц.
58
Простые траектории волн, отражающихся от ионосферы. Расчет ра-
диолиний ведется в предположении, что волна распространяется по «простым траекториям», т.е. по дуге большого круга, путем многократных последовательных отражений от ионосферы и поверхности Земли.
Реальные антенны, излучающие волны с частотами, которые отражаются от ионосферы (f < 30…40 МГц), имеют относительно широкую диаграмму направленности, поэтому на ионосферу одновременно падает пучок лучей под разными углами 0 (рисунок 4.8). Согласно (4.17), чем круче траектория, тем глубже волна проникает в слой, т.е. отражение волн одной и той же частоты происходит на разных высотах. Это означает, что радиусы кривизны
траекторий в зонах поворота на Землю неодинаковы. Градиент dNdhe , от кото-
рого зависит радиус кривизны, уменьшается при проникновении в глубь слоя. В нижней области слоя радиус кривизны увеличивается с высотой мало, поэтому более крутые траектории, проникая все глубже в слой (по мере уменьшения 0), отражаются и возвращаются на Землю, перекрывая все меньшие расстояния по Земле. Минимальное расстояние, перекрываемое по Земле волной, отраженной от ионосферы, называется внешним радиусом мертвой зоны rМЗ (см. рисунок 4.8). При приближении области отражения к Ne max радиус кривизны значительно увеличивается, и траектории с углами 0 < КР возвращаются на Землю тем дальше, чем они круче (см. рисунок 4.8).

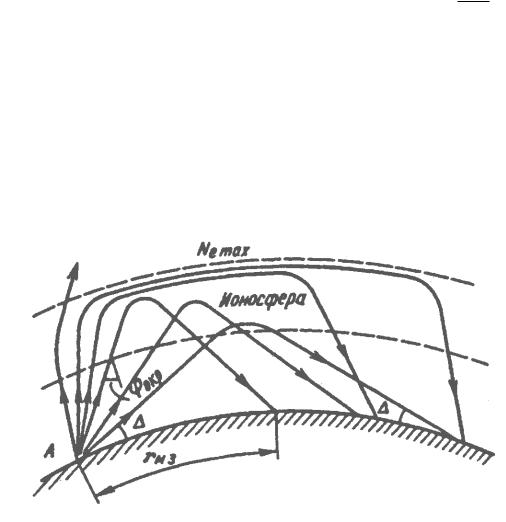

Рисунок 4.8 - Внешний радиус мертвой зоны rМЗ
Наибольшая дальность распространения волны за счет отражения от ионосферы, измеренная по Земле, соответствует траекториям, касательным к земной поверхности и отражающимся вблизи Ne max. Так, для слоя F2 rmax = 2500...4000 км, для слоя Е rmax = 2000 км. Если длина радиолинии больше
59
rmax, то сигнал может достигать точки приема путем многократных последовательных отражений от ионосферы и поверхности Земли.
Ранее упоминалось, что в ионосферной плазме, находящейся под воздействием постоянного магнитного поля Земли, происходит двойное лучепреломление, когда одна волна расщепляется на две: обыкновенную и необыкновенную. Строгая теория показывает, что обыкновенная составляющая с частотой f > fH, где fH – гиромагнитная частота, отражается от более высокого уровня электронной плотности, чем необыкновенная.
Рассеяние радиоволн слабыми неоднородностями диэлектрической проницаемости атмосферы. Атмосфера представляет собой среду, в которой наблюдается медленное изменение по высоте диэлектрической проницаемости, и одновременно существуют подвижные локальные объемы с диэлектрической проницаемостью, отличающуюся на небольшую величину от диэлектрической проницаемости окружающего пространства. Как плавная неоднородность, так и локальные объемы являются источниками рассеяния радиоволн. Процессом рассеяния называют процесс переизлучения электромагнитного поля в неоднородной среде по направлениям, отличным от направления распространения первичного поля.
Структуру рассеянного поля представляют как многолучевую. Элементарные составляющие этой структуры появляются в результате рассеяния первичного поля в разных участках неоднородной среды. В зависимости от свойств рассеивателей различают два вида рассеяния: некогерентное и когерентное.
Некогерентное рассеяние есть результат переизлучения первичного поля подвижными локальными неоднородностями диэлектрической проницаемости, хаотически двигающимися в пространстве. В этом случае фазы элементарных полей, рассеянных отдельными неоднородностями, меняются во времени по случайным независимым законам.
Когерентное рассеяние есть результат сложения элементарных полей, фазы которых изменяются по детерминированному (неслучайному) закону.
Свойства неоднородностей изменяются в пределах толщи атмосферы. Различают рассеяние радиоволн в тропосфере и ионосфере. Первый механизм называется дальним тропосферным распространением (ДТР), второй – ионо-
сферным рассеянием (ИР). Наиболее применим в системах связи механизм ДТР.
При оценке условий рассеяния необходимо знать ту область тропосферы, которая эффективно участвует в формировании рассеянного поля на данной радиолинии. Эта область называется эффективным рассеивающим объе-
мом или просто рассеивающим объемом VРАС. На линиях ДТР, где пункты приема всегда располагаются за линией горизонта, прием осуществляется за счет неоднородностей, существующих в области тропосферы, нижняя граница которой ограничивается плоскостями, касательными к Земле в точках расположения передатчика и приемника.
