В горизонтальной плоскости на ширину ДН антенн оказывает влияние так называемая девиация лучей, т.е. отклонение направления распространения волны от дуги большого круга. Основными причинами девиации лучей являются наклоны отражающих слоев ионосферы в направлении, перпендикулярном трассе. Можно ориентировочно полагать, что в горизонтальной плоскости антенны должны обеспечивать интенсивное излучение и прием в диапазоне углов 3…5 относительно дуги большого круга, т.е. относительно максимума ДН антенн. В высоких широтах из-за большой неоднородности ионосферы углы девиации лучей более значительны.

Влияние условий распространения на работу радиовещания. Дека-

метровые волны имеют ограниченное применение для вещания из-за большой загруженности этого диапазона, высокого уровня помех станций и относительно низкого качества приема. Наиболее типично применение KB диапазона для вещания на труднодоступные удаленные районы, когда системы, работающие на более коротких (УКВ) или более длинных (СВ, ДВ) волнах, оказываются непригодными из-за ограниченного радиуса действия. Вещание на декаметровых волнах предусматривает обслуживание заданной территории с помощью ионосферных волн.

Волновое расписание для вещания составляется с учетом условий распространения в течение целого сезона. В результате во многих случаях работа ведется на частотах, далеких от ОРЧ, что снижает уровень сигнала и качество приема.

Зона обслуживания вещательного передатчика имеет границы, которые при учете помех только природного происхождения определяются минимально допустимой напряженностью поля Emin.

Для диапазона KB характерно наличие мертвой зоны, в пределах которой регулярный прием невозможен, так как радиус действия земной волны обычно меньше, чем наименьшее расстояние, перекрываемое по Земле ионосферной волной. Внутренний радиус этой зоны устанавливают путем расчета напряженности поля земной волны. Рассчитывая напряженность поля на разных расстояниях от передающей антенны, определяют то расстояние, при котором уровень поля равен минимально допустимому значению. Внешний радиус устанавливается по критическому углу падения волны на ионосферу.

5.4 Распространение ультракоротких волн на наземных радиолиниях

Распространение УКВ земной волной. К диапазону УКВ относят ра-

диоволны длиной от 0.1 мм до 10 м (частоты от 30 МГц до 3000 ГГц). Характерной особенностью этого диапазона является его большая частотная емкость, позволяющая передавать широкополосную информацию.

66

Ультракороткие волны широко применяются в наземных системах связи и вещания. Большинство таких систем работает на земной волне. Исключение составляют лишь линии связи, работающие на волнах, рассеянных в атмосфере.

В рассматриваемом диапазоне волн устойчивая работа на земной волне ограничена расстоянием прямой видимости (десятки километров). Для передачи информации на расстоянии в сотни и тысячи километров используют радиорелейные линии (РРЛ) с интервалами в пределах прямой видимости.

Системы телевизионного и звукового вещания работают на волнах метрового и дециметрового диапазонов. Устойчивый радиус действия вещательных передатчиков в этих диапазонах также ограничен расстоянием порядка прямой видимости. Для увеличения радиуса действия станций стараются поднимать антенну на передаче по возможности выше за счет, как естественного рельефа местности, так и башни, на которой устанавливается антенна.

Расчет поля в освещенной зоне с учетом рефракции радиоволн в тропосфере. В диапазоне УКВ высота поднятия антенн на передаче (h1) и приеме (h2) обычно больше длины волны , поэтому весь путь распространения земной волны делят на три зоны: освещенную, полутени и тени.

В освещенной зоне поле имеет интерференционную структуру за счет сложения прямой и отраженной от Земли волн. Расчет напряженности поля в этой зоне базируется на интерференционной формуле (3.5).

Для практических расчетов необходимо учесть электрическую неоднородность тропосферы.

Электрическая неоднородность тропосферы, проявляющаяся в рефракции радиоволн, влияет на все параметры, от которых зависит поле в освещенной зоне. По сравнению со случаем прямолинейного распространения изменяются длины путей (рисунок 5.3) прямой r1 и отраженной r2 волн, т.е. сдвиг

фаз 2 r2 r1 , угол наклона траектории отраженной волны и соответ-

ственно коэффициент отражения R.

На радиолиниях, где в пределах существенной области для отражения поверхность Земли достаточно ровная и плоская, модуль коэффициента отражения R 1, .

Для таких условий интерференционная формула имеет вид:

Формула для расчета напряженности поля еще более упрощается, если рассматривать большие расстояния r (в пределах освещенной зоны), при которых в (5.4) синус можно заменить его аргументом. Это можно сделать, если

напряженности поля приобретает вид:

67

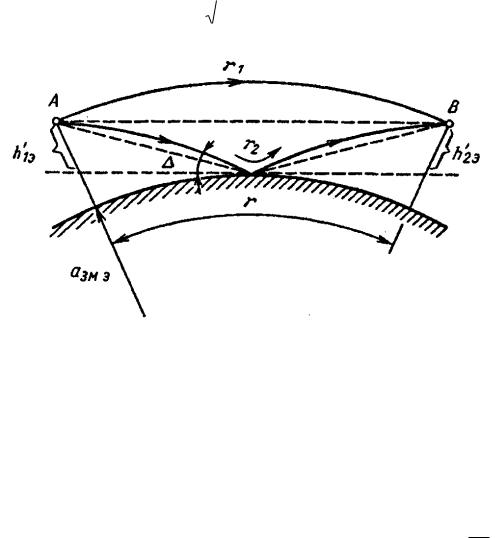

Рисунок 5.3

Эта формула была получена Б.А.Введенским и называется квадратич-

ной формулой Введенского.

Видно, что на указанных расстояниях r интерференционная структура поля перестает существовать и величина поля уменьшается обратно пропорционально квадрату расстояния. Столь резкое убывание поля можно объяснить тем, что при увеличении расстояния уменьшается разность хода

r r2 r1 , т.е. сокращается пространственная разность фаз 2 r . В то

же время при скользящем отражении R 1 при любой поляризации. Другими словами, чем больше расстояние r, тем полнее взаимная компенсация прямой и отраженной волн в точке приема, что и вызывает сравнительно быстрое убывание поля.

На рисунке 5.4 представлена зависимость множителя ослабления от расстояния, которая соответствует формулам (5.4) и (5.5).

Расчет поля с учетом рельефа местности. Земная поверхность нико-

гда не бывает идеально гладкой. Даже равнинная местность покрыта большим числом хаотически расположенных неровностей. В зависимости от их размеров, электрических свойств, количества, а также от длины распространяющейся волны элементы рельефа оказывают различное влияние на поле в точке приема.

Рассмотрим сначала влияние мелких неровностей, которые придают земной поверхности свойства так называемой шероховатой поверхности. Поверхность считается шероховатой, если выполняется известный из курса физики критерий Рэлея:

68

где h средняя высота неровностей в пределах существенной области для отражения; угол возвышения траектории отраженной волны (см. рисунок

5.4).

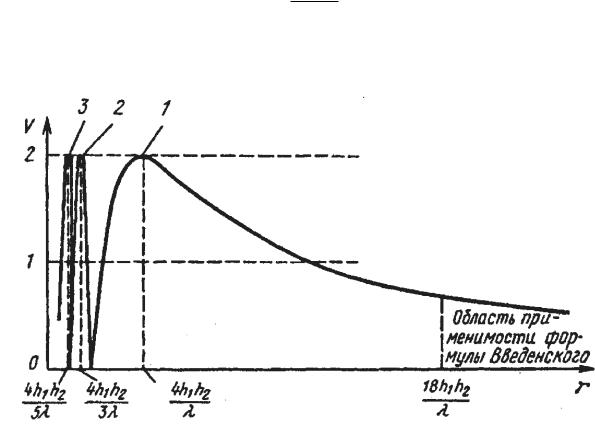

Рисунок 5.4 - Зависимость множителя ослабления от расстояния

Если условие (5.6) выполняется, то отражение от Земли считается рассеянным (диффузным) и в формулах для расчета напряженности поля коэффициент отражения R заменяется на эффективный RЭФ < R. Значения RЭФ для различных видов неровной земной поверхности приведены в литературе.

Крупные элементы рельефа местности в виде, например, гор и долин, холмов и оврагов, строений разнообразны по размерам, форме, местоположению на трассе. Неровности земной поверхности такого типа существенно влияют на условия распространения земной волны. Чем меньше длина волны, тем это влияние более резко. В диапазоне УКВ существуют два различных подхода к учету рельефа.

На наземных линиях связи (РРЛ) с интервалами в пределах прямой видимости, где одно передающее устройство обслуживает один фиксированный пункт приема, применяют детерминированные методы учета рельефа. Эти методы основаны на приближенной аппроксимации больших неровностей земной поверхности телами правильной геометрической формы: сферой, клином и т.п. Отметим лишь, что наличие крупных препятствий на трассе иногда приводит к неожиданным эффектам, которые на первый взгляд кажутся неожиданными.

Рассмотрим, например, случай, когда на пути распространения земной волны имеется одиночное препятствие (рисунок 5.5). Даже при небольшом

69

расстоянии между пунктами передачи и приема препятствие закрывает прямую видимость, и точка приема оказывается в зоне тени. Затенение точки приема препятствием приводит, как правило, к значительному ослаблению сигнала. Однако в некоторых случаях, как показывают эксперименты, напряженность поля в точке приема может в несколько раз превышать значение напряженности поля в отсутствие препятствия. Этот эффект называют эф-

фектом усиления за счет препятствия.

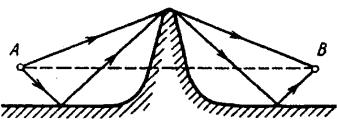

Рисунок 5.5 - Эффект усиления за счет препятствия

В рамках отражательной трактовки эффект усиления за счет препятствия можно пояснить следующим образом. Как показано на рисунке 5.5, вершина препятствия возбуждается двумя волнами: прямой и отраженной от Земли, амплитуды которых будем считать одинаковыми и равными E0. Если эти две волны складываются в фазе, то вершина препятствия возбуждается полем с амплитудой 2E0. Возбужденная вершина является источником вторичных волн, которые достигают точки приема также по двум путям: как прямая и отраженная от Земли волны, амплитуды которых примерно одинаковы. Если эти волны в точке приема складываются в фазе, то при идеальной ситуации напряженность поля в точке В будет равна 4E0.

Таким образом, при удачном стечении обстоятельств напряженность поля за препятствием может превышать значение поля в свободном пространстве. Если учесть, что на реальных радиолиниях напряженность поля в точке приема обычно меньше напряженности поля в свободном пространстве, то выигрыш в усилении за счет препятствия по сравнению с полем в его отсутствие получается еще больше и может достигать десятков децибел.

Практическое использование эффекта усиления за счет препятствия реализуется установкой на вершинах гор и холмов специальных пассивных ретрансляторов, имитирующих этот эффект.

Расчет систем радиовещания и телевидения, а также систем связи с подвижными объектами выполняется с помощью статистических методов. В основе вероятностных оценок условий приема в разных участках зоны, обслуживаемой тем или иным передатчиком, лежат, как правило, обобщенные результаты измерений напряженности поля. Наиболее сложные условия распространения наблюдаются в крупных городах, застроенных разноэтажными зданиями.

Распространение УКВ в городе. Условия приема сигналов в диапазоне УКВ существенно зависят от расположения приемной антенны относи-
