Решая совместно уравнения (2.1) и (2.2), получим

где D1 расход острого пара из котельной на РОУ с параметрами P1 и степенью сухости Х1; i1x энтальпия влажного пара из котлоагрегата,

кДж/кг; iпв - энтальпия воды, поступающей в редукционноувлажняющую установку, кДж/кг.

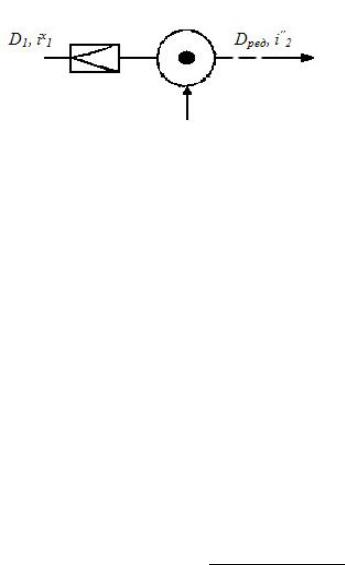

В данной тепловой схеме требуется определить количество редуцированного пара с параметрами Р2 = 0,118 МПа; t2 = 104 °C; t2 = 2680 кДж/кг.

Для этого по формуле (2.3) определяем расход увлажняющей во-

ды:

8,5(2770 2680)

W1 2680 4,19 104 0,33 кг/с

и по формуле (2.2) количество редуцированного пара:

Dред 8,5 0,33 8,83 кг/с.

2.6.2. Расчет сепаратора непрерывной продувки

Количество продувочной воды из барабана котельного агрегата

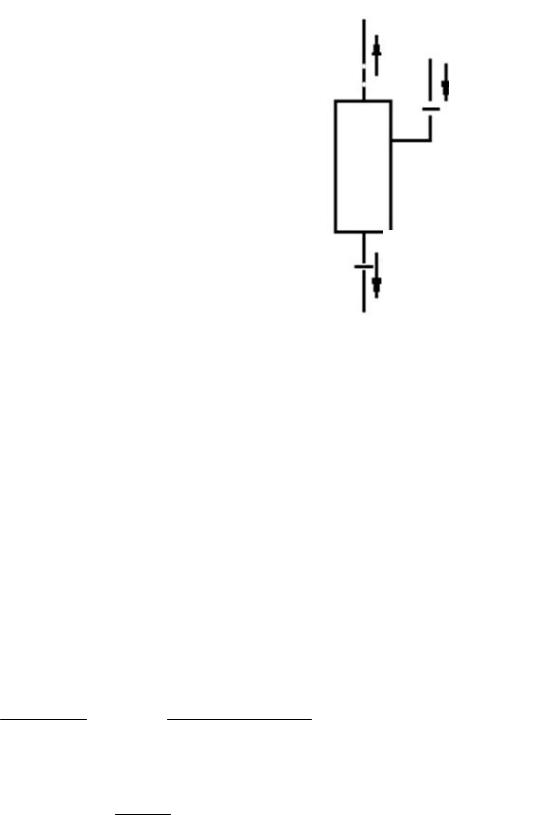

Часть продувочной воды возвращается в деаэратор в виде вторичного пара сепаратора (рис. 2.10). Потерями тепла в сепараторе пренебрегаем. Энтальпия продувочной воды равна энтальпии ки-

41

Wпр i1 Dp ipx Wпр Dp ip .

Количество сливаемой воды в барботер

Wр Wпр Dр 0,35 0,061 0,29кг/с.

2.6.3. Расчет расхода химически очищенной воды

Общее количество воды, добавляемой из химводоочистки, состоит из следующих статей:

1) потерь конденсата у технологических потребителей

W2 100 mi Dтехн 100 40 30 20 4,16 0,416кг/с; 100 100

2)потерь продувочной воды Wp =0,29 кг/с;

3)потерь воды в теплосети

Dс dc Wc 0,015 200 3кг/с;

100

4) потерь внутри котельной

42

Общее количество химически очищенной воды равно

Wхво W2 Wp Dc Dут 0,416 0,29 3 0,35 4,1 кг/с.

2.6.4. Расчет конденсатного бака

Возврат конденсата от технологических потребителей необходим для экономии топлива и улучшения качества питательной воды котлоагрегатов. Конденсат собирается в сборные (конденсатные) баки, которые устанавливаются в котельной или на предприятии. Вода по-

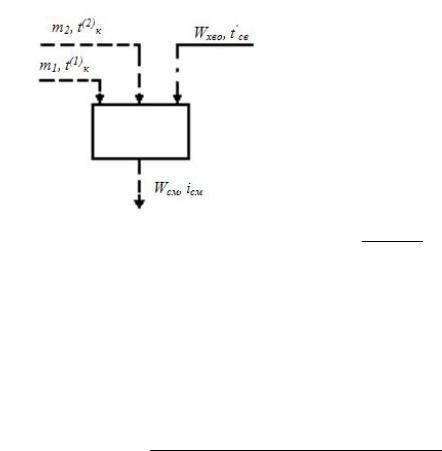

Температура смеси определяется из уравнения теплового баланса конденсатного бака:

0,4 4,16 70 0,3 4,16 40 4,1 25 38,5 С. 7

2.6.5. Расчет водоподогревательных установок

Водоподогреватели применяются в котельных и на ТЭЦ для подогрева питательной воды, сетевой воды, для охлаждения продувочной воды котлоагрегатов и для других целей.

В поверхностных водонагревателях теплопередача осуществляется через металлическую поверхность, в смесительных путем непосредственного соприкосновения и перемешивания обоих теплоноси-

43

телей. В настоящее время широкое распространение имеют поверхностные водоподогреватели, позволявшие изолировать теплоносители друг от друга и тем самым обеспечить наибольшую надежность и простоту эксплуатации. Кроме того, поверхностные водоподогреватели позволяют сохранить в чистоте конденсат греющего пара.

Смесительный подогрев применяется лишь в деаэраторах, в мелких установках горячего водоснабжения и в некоторых системах промышленного отопления. Все поверхностные водоподогреватели, независимо от их назначения, подразделяются по греющему теплоносителю на пароводяные и водоводяные. При расчете подогревателей ставится задача определения расходов и температур теплоносителей. Эти величины можно найти из уравнения теплового баланса подогревателей.

В заданной тепловой схеме, кроме бойлера, три водоподогревателя. Для водоводяного подогревателя (рис. 2.12) необходимо найти энтальпию сырой воды t2 на выходе из подогревателя. Записав уравнение теплового баланса для него, имеем

Wp, i′p

i2=? Wхво, tсв

ip

Рис. 2.12. Узел водоводяного подогревателя сырой воды

44

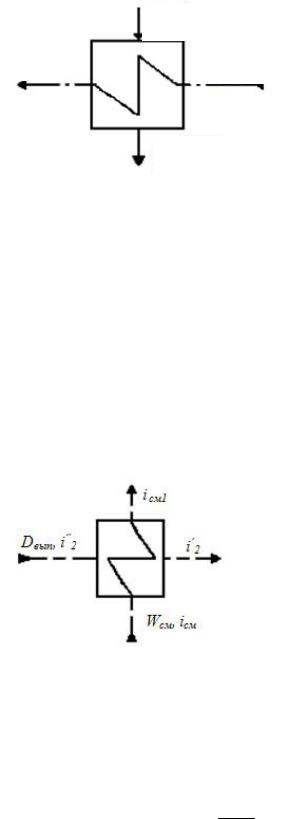

Для пароводяного подогревателя сырой воды (рис. 2.13) необходимо найти расход редуцированного Dсв, i′′2 пара на подогрев сырой воды до

Для теплового расчета пароводяного подогревателя (охладителя выпара) (рис. 2.14) необходимо определить предварительно расход воды Wд в деаэраторе, а затем количество пара Dвып , поступающего в теплообменник из деаэратора:

Wд Dсв Wсм m3 Dтехн Dр Dб

0,118 7 0,2 4,16 0,061 7,17 15,2кг/с.

4,19 38,5 0,05 2680 436 177,5 кДж/кг. 7
