5.6.Фрагментация
Вданном примере при анализе результатов расчета целесообразно рассматривать отдельные конструктивные элементы вне схемы.
Для этого выделяется требуемый элемент, на-
пример стойка, с помощью кнопки
и указателя мыши и вызывается команда меню «Вид / Фрагментация». После чего на экране остается только выделенный элемент. Теперь с ним можно произвести перечисленные выше операции, построение эпюры продольных сил N от действия постоянных нагрузок, например (рис.5.7).
Существует также функция «Вид / Инверсная фрагментация», позволяющая оставить в рабочей области оставшиеся невыделенными элементы расчетной схемы.
После окончания анализа выделенного эле-
мента для возврата в режим расчетной схемы необ- |
|
ходимо вызывать команду меню «Вид / |
|
Восстановление конструкции». |

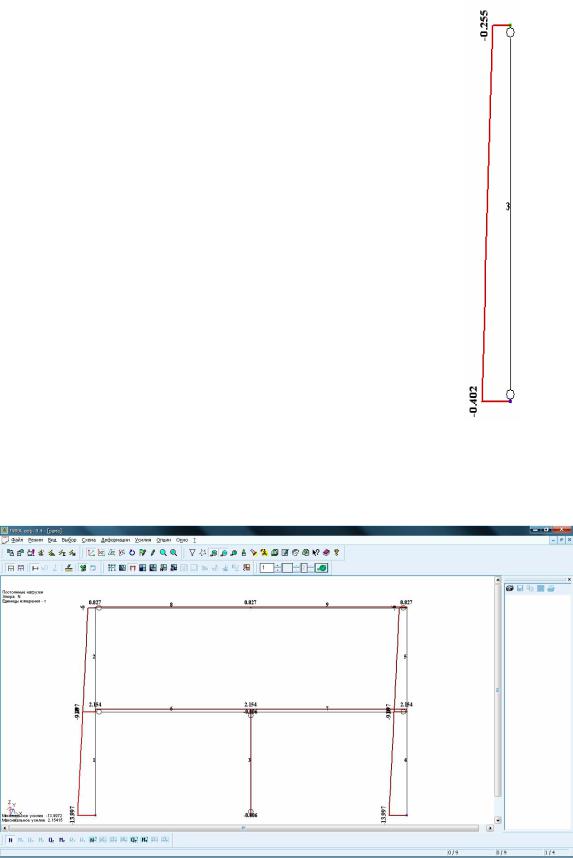

Рис.5.7. |
|
Фрагмент |
5.7. Графический контейнер |
|
35
Рис. 5.8. Графический контейнер в правой части окна ПК ЛИРА

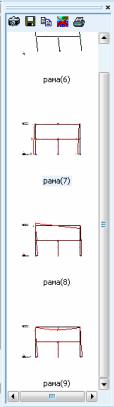

Рис. 5.9.
Графический
контейнер
Для удобства пользователя при формировании отчета о расчете в ПК ЛИРА существует функция «Окно / Графический контейнер».
Данная функция позволяет собирать копии экрана из различных окон приложения для их дальнейшей обработки. По умолчанию графический контейнер привязан к правой границе главного окна
(рис. 5.8).
Графический контейнер состоит из двух частей: меню и списка изображений, помещённых в контейнер (рис. 5.9).
Меню графического контейнера содержит следующие пункты:
добавить изображение
;
сохранить изображение
;
копировать изображение
;
удалить изображение
;
печатать
.
6. ФОРМИРОВАНИЕ ОТЧЕТА
После формирования расчетной схемы, задания нагрузок, расчета и анализа результатов необходимо представить отчет о проделанной работе. Отчет должен содержать всю необходимую информацию о расчете и не включать ничего лишнего.
В состав отчета входят:
1.Схемы нумерации (из графического контейнера):
1.1.Узлов.
1.2.Элементов.
1.3.Жесткостей элементов.
2.Таблицы (из интерактивных таблиц):
2.1.Узлов.
2.2.Жесткостей.
3.Таблицы нагрузок.
4.Результаты статического расчета:
4.1.Эпюры усилий (напряжений) в элементах.
36
4.2.Таблицы усилий (напряжений) в элементах.
5.Результаты расчета по деформациям:
4.1.Мозаики перемещений узлов.
4.2.Таблицы перемещений узлов.
7. АЛГОРИТМ РАСЧЕТА
Необходимыми пунктами расчета строительных конструкций в ПК ЛИРА являются:
1. |
Формирование расчетной схемы. |
2. |
Установка связей в узлах. |
3. |
Назначение шарниров. |
4. |
Задание типов жесткости и их назначение. |
5. |
Назначение нагрузок. |
6. |
Анализ результатов расчета: |
6.1. Вывод на экран эпюр внутренних усилий и мозаики переме- |
|
щения. |
|
6.2. Формирование стандартных и интерактивных таблиц. |
|
7. |
Формирование отчета. |
37
Библиографический список
1.ПК ЛИРА, версия 9. Программный комплекс для расчета и проектирования конструкций: справочно-теоретическое пособие/ под ред. академика АИН Украины А.С. Городецкого – Киев; М.,2003. – 464 с.
2.ЛИРА 9.2. Примеры расчета и проектирования: учебное пособие /М.С.
Барабаш, Ю.В. Гензерский, Д.В. Марченко, В.П. Титок. – Киев: Факт, 2005. – 106
с.
3.Лантух-Лященко А.И. ЛИРА. Программный комплекс для расчета и проектирования конструкций: учебное пособие – Киев; М.: Факт, 2001. – 312 с.
38
