Введение

Темой выбранного мною дипломного проекта является жилой дом №5 по генплану микрорайона Петрозаводский. Участок расположен в юго-восточной части г. Вологда и ограничен улицами Московская - Петрозаводская - Текстильщиков. Рельеф с ярко выраженным подъемом в сторону ул. Петрозаводская, перепад высот 8-9 м. С северной и южной стороны участок смыкается с кварталами жилой застройки, преимущественно пяти этажей, с запада ограничивается ул. Текстильщиков, с востока - ул.Петрозаводская и гаражными кооперативами. Вдоль продольной оси участка проходит газопровод давлением 0,6 МПа (требуемая охранная зона 14 м). Других сетей на участке нет. По северной и южной стороне участка проходят рядовые (2-3 ряда) посадки тополей, средний возраст 20-25 лет, встречаются отдельно стоящие березы, ольха, ива-самострижка, отсутствуют какие-либо строения, благоустройство.

Ориентация жилого здания выбрана с учетом инсоляции помещений и направлением господствующих ветров. Подъезд находится на южном дворовом фасаде, однокомнатные квартиры вынесены - на юг, двух-трех комнатные квартиры имеют двухстороннюю ориентацию, с целью обеспечения нормируемой длительности инсоляции жилых помещений. Этажность жилого дома- 10 этажей определена в соответствии с градостроительной концепцией и условиями инсоляции существующих и проектируемых жилых домов, а также прилегающей территории.

Район строительства - г. Вологда.

Снеговой район - IV.

Расчетная снеговая нагрузка - 2,4 кПа (240 кгс/м2).

Ветровой район - I.

Нормативная ветровая нагрузка- 0,23 кПа (23 кгс/м2).

1. Архитектурно-строительный раздел

1.1    Генеральный план

Проектируемое здание 10 этажный дом №5 по генплану микрорайона Петрозаводский расположен в юго-восточной части г. Вологда и ограничен улицами Московская - Петрозаводская - Текстильщиков. Жилой дом №5 по ГП запроектирован односекционным, отдельно стоящим. Вокруг здания разработаны автомобильные проезды со стороны ул. Московской и со стороны дворовой территории (с выездом на ул. Московскую). С торцевых сторон жилого дома подъезд пожарного автотранспорта осуществляется по тротуарам, конструкция покрытия и ширина которых предусмотрены для этой цели.

Благоустройство территории проектируемого дома произведено с целью создания комфортных условий проживания населения, отвечающих утвержденным нормативам, и включает в себя следующие виды работ:

размещение проездов и тротуаров с асфальтобетонным покрытием и установкой бортового камня шириной 2м;

размещение стоянок для легковых автомобилей шириной 5,5м;

озеленение всех свободных от застройки покрытий, площадок участков методом посадки деревьев, кустарника, устройства газона с последующим засевом его травосмесью из расчета 200 кг/га площадью 1527.4 м2.

1.2    Объемно-планировочное решение

Проект 10 этажного кирпичного жилого дома разработан в соответствии с требованиями [1] и имеет следующий набор квартир:

1-комнатные с площадью 38÷45 м;

2-комнатные с площадью 55÷57 м;

3- комнатные с площадью 82,3 м.

Здание односекционное с размерами в осях 14,62 ´ 33,1 метров.

Строительный объем здания образован кирпичными многослойными стенами толщиной 770 мм и железобетонными плитами перекрытия. Здание имеет два входа на первом этаже с пандусом уклоном 5% . Так же в здании имеется подвал. Высота подвала 2,5м.

1.3    Конструктивное решение здания

Условной отметке 0,00 уровня чистого пола первого этажа удовлетворяет абсолютная отметка 128,400 м в Балтийской системе высот.

Конструктивная схема здания с продольными и поперечными несущими стенами. Несущий остов здания состоит из фундамента, стен, плит перекрытия и покрытия. Пространственная жесткость обеспечивается за счет соответственного расположения наружных и внутренних стен, а также элементов перекрытия, выполняющих роль диска жесткости.

1.3.1 Фундаменты

В проекте принят свайный фундамент с ростверком высотой 600 мм. Сваи имеют сечение 300мм. При устройстве фундаментов следует руководствоваться [2] и [3]. На ростверк устанавливаются фундаментные блоки по [4] шириной 700 мм под наружные стены и 600мм, 500мм и 400 мм под внутренние. Кладка фундаментных блоков выполняется на цементном растворе М-50. Перевязка блоков выполняется на величину более 25см. По периметру наружных стен между фундаментными блоками и кирпичной кладкой выполнена горизонтальная гидроизоляция, состоящая из двух слоев рубероида на битумной мастике. Также сделана вертикальная гидро-изоляция фундаментных блоков и ростверка. Для отвода поверхностных вод по периметру здания предусмотрена отмостка из асфальта шириной 1000 мм с уклоном 2-5%.

План свайного поля и план ростверков со схемой расположения элементов фундамента представлены на листе 3 графической части.

1.3.2 Дренаж

В качестве дренажной системы был принят горизонтальный трубчатый дренаж. Горизонтальный трубчатый дренаж - это составная часть гидроизоляционной системы, которая выполняет роль водоприемного и водоотводящего элемента. Он представляет собой сочетание дренажных труб, фильтров и системы колодцев. Его прокладывают по периметру здания с наружной стороны.

Расстояние от оси здания до оси дренажных труб принято 2, 2.05, и 3 м. В качестве труб дренажной системы берем пластмассовые трубы. Отдельные звенья соединяют между собой специальными пластиковыми муфтами. В трубах высверливаются отверстия Ø10мм на расстоянии 80мм в шахматном порядке в соответствии с рисунком 1.1.

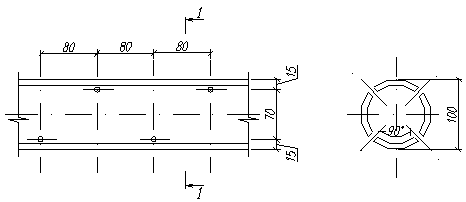

Рисунок 1.1 - Дренажная труба

Выпуск дождевых вод и дренажа осуществляется в ранее запроектированную ливневую канализацию, которая подключена в существующую ливневую канализацию диаметром 200 мм.

На сети дворовой канализации устраиваются смотровые колодцы из сборных железобетонных конструкций диаметром 1000 мм.

1.3.3 Стены

Наружные стены здания выполнены из камня силикатного рядового пористого одиннадцатипустотного СРП-150/25 по [5] с облицовкой лицевым утолщенным силикатным кирпичом СУЛ 150/15 по [5] и внутренние из камня силикатного рядового пористого одиннадцатипустотного СРП 150/15 по [5] и утепленной штукатуркой толщиной 30мм. По несущим стенам здания выполнен армокаменный пояс на 3,6 и 9 этажах.

Внутренние стены здания имеют толщину 380, 510, 640 мм и выполнены из камня силикатного рядового пористого одиннадцатипустотного СРП 150/15 по [5].

Кирпичная кладка выполняется с соблюдением требований [6].

1.3.4 Перекрытия

Перекрытия выполнены из сборных железобетонных многопустотных плит по [7]. Плиты лоджий сборные железобетонные и железобетонные монолитные. Графическая часть, лист 4.

Плиты перекрытий укладываются на стены по выровненному слою цементного раствора марки 100, швы между ними тщательно заделываются. Швы между панелями заделаны раствором марки 200. Глубина опирания междуэтажных железобетонных плит перекрытия и плит покрытия на стены 120мм. Монолитные участки перекрытий выполнены из бетона класса В20 с установкой арматуры. Защитный слой бетона до низа рабочей арматуры принят 15мм. Необходимые отверстия в плитах для пропуска сетей инженерного оборудования просверливают по месту, не нарушая несущих ребер с последующей заделкой цементным раствором М100. Выполняют анкеровку плит перекрытия на наружных стенах и внутренних стенах (между собой) через один шов.

1.3.5 Окна

Окна выбираем деревянные с тройным остеклением, которые окрашиваются масляной краской на 2 раза в белый цвет. Монтаж оконных блоков производится при помощи крепления к наружным стенам анкерными болтами. Зазоры между оконным блоком и простенком заполняются монтажной пеной. Для устранения мостиков холода пространство между подоконником и коробкой заделывают монтажной пеной. Для уплотнения оконных стыков используется герметизирующая лента Робибанд, которая полностью отвечает современным нормам согласно по [8]. Приложение 1.

1.3.6 Двери

Дверные блоки: для наружных дверей по [9] и [10], внутренних по [11]. В зависимости от назначения помещения проектируем остекленные и глухие двери. Открывание дверей предусматривается с учетом взаимного расположения помещений.

Двери деревянные. Столярные изделия - балконные двери окрашиваются на 2 раза масляной краской для наружных работ белого цвета.

Крепление дверных коробок к проему осуществляется ершами и деревянными пробками, заложенными в кирпичную кладку. Расстояние между коробкой и кирпичной кладкой заполняется монтажной пеной и закрывается наличником. Приложение 1.

1.3.7 Перегородки

Перегородки сделаны из блоков силикатных стеновых рядовых пористых толщиной 70мм с коэффициентом звукопоглощения К=47Дб БССРП 249*498*70 по [12], на первом этаже из силикатного утолщенного кирпича по [5] и блоков силикатных стеновых рядовых.

Перегородки не доводят до элементов перекрытия на 20-30мм для того чтобы избежать передачи на них нагрузок. Зазоры заполняем монтажной пеной.

1.3.8 Кровля

Конструкция крыши - плоская, кровля - рулонная плоская. Крышу утепляем керамзитовым гравием и пенополистиролом ПСБ-С-25, пароизоляция состоит из 2 слоев линокрома марки ТКП верхний слой и нижний слой марки ХПП на битумной мастике.

1.4 Внешняя и внутренняя отделки

.4.1 Внешняя отделка

Стены : лицевой утолщенный силикатный кирпич СУЛ 150/15.

Цоколь: штукатурка по металлической сетке с последующей окраской водоэмульсионной краской. Цвет - светло-коричневый.

Окна: деревянные, с тройным остеклением, окрашенные масляной краской на 2 раза. Цвет - белый.

Двери входные - металлические.

Металлические элементы входных групп (поручни, стойки): окраска масляной эмалью на 2 раза. Цвет - серый.

1.4.2 Внутренняя отделка

Кирпичные стены и перегородки: штукатурка цементно-песчаным раствором с подготовкой под отделку.

Внутриквартирные перегородки: шпаклевка на 2 раза.

Лестничные площадки: клеевая покраска на высоту 1,8 м от пола, верх стен - клеевая побелка. Полы -керамическая плитка.

Полы: цементно-песчаная стяжка.

Внутренние двери: окраска масляной краской белого цвета на 2 раза.

Двери в квартиры: металлические.

1.5 Теплотехнический расчет

Теплотехнический расчет наружной стены

В ходе расчета определяем требуемое сопротивление теплопередаче Rreqтр (минимально допустимое) и сопротивление теплопередаче наружного ограждения Rreq. Должно выполняться условие Rreqтр < Rreq. Rreqтр должно быть не менее значений:

а) исходя из условий энергосбережения; определяюм с учетом градусо-суток отопительного периода:

Dd = (tint - tht)*zht, (0C*сут), (1.1)

где tint - расчетная температура внутреннего воздуха, 0C

tht, - средняя температура наружного воздуха периода со средней суточной температурой воздуха ниже или равной 8 0C

zht - продолжительность отопительного периода со среднесуточной температурой воздуха ниже или равной 80C, сут.

tint = 21 0C= - 4,1 0C= 231 сут.= (21+4,1)*231=5798,1 (0C*сут)

Rтр; м2*0С/Вт, (1.2)

где а и b - коэффициенты, по табл. 4 [14].

а = 0,0003; b = 1,2

Rreqтр =0,0003*5798,1 + 1,2 = 2,939м2*/Вт

б) Rreqтр исходя из санитарно-гигиенических (комфортных) условий:

Rreqтр=; м2*0С/Вт, (1.3)

где n - коэффициент, принимаемый в зависимости от положения наружной поверхности по отношению к наружному воздуху (по табл. 3 [14]);

tint - расчетная температура внутреннего воздуха, 0C

text - расчетная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки с обеспеченностью 0,92 (по табл. 1 [36]), 0C

 - нормативно-температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции (по [14]), 0C
