Замечательные точки треугольника

Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Магнитогорский государственный университет»

Физико-математический факультет

Кафедра алгебры и геометрии

Курсовая работа

Замечательные точки треугольника

Выполнила: студентка 41 группы

Вахрамеева А.М

Научный руководитель

Великих А.С

Магнитогорск 2014

Введение

Исторически геометрия начиналась с треугольника, поэтому вот уже два с половиной тысячелетия треугольник является как бы символом геометрии; но он не только символ, он - атом геометрии.

Почему именно треугольник можно считать атомом геометрии? Потому что предшествующие понятия - точка, прямая и угол - это неясные и неосязаемые абстракции вместе со связанным с ними набором теорем и задач. Поэтому сегодня школьная геометрия только тогда может стать интересной и содержательной, только тогда может стать собственно геометрией, когда в ней появляется глубокое и всестороннее изучение треугольника.

Удивительно, но треугольник, несмотря на свою кажущуюся простоту, является неисчерпаемым объектом изучения - никто даже в наше время не осмелится сказать, что изучил и знает все свойства треугольника.

Значит, изучение школьной геометрии не может осуществляться без глубокого изучения геометрии треугольника; ввиду многообразия треугольника как объекта изучения - а, значит, и источника различных методик его изучения - необходимо подбирать и разрабатывать материал для изучения геометрии замечательных точек треугольника. Причем при подборе этого материала не следует ограничиваться только лишь замечательными точками, предусмотренными в школьной программе Государственным образовательным стандартом, такими как центр вписанной окружности (точка пересечения биссектрис), центр описанной окружности (точка пересечения серединных перпендикуляров), точка пересечения медиан, точка пересечения высот. Но для глубокого проникновения в природу треугольника и постижения его неисчерпаемости необходимо иметь представления как можно о большем числе замечательных точек треугольника. Помимо неисчерпаемости треугольника как геометрического объекта, необходимо отметить удивительнейшее свойство треугольника как объекта изучения: изучение геометрии треугольника можно начинать с изучения любого его свойства, взяв его за основу; затем методику изучения треугольника можно построить так, чтобы на эту основу нанизывать все остальные свойства треугольника. Другими словами, с чего бы ни начинать изучение треугольника, всегда можно дойти до любых глубин этой удивительной фигуры. Но тогда - как вариант - можно начинать изучение треугольника с изучения его замечательных точек.

Цель курсовой работы состоит в изучении замечательных точек треугольника. Для достижения поставленной цели необходимо решить следующие задачи:

·        Изучить понятия биссектрисы, медианы, высоты, серединного перпендикуляра и их свойства.

·        Рассмотреть точку Жергонна, окружность Эйлера и прямую Эйлера, не изучаемые в школе.

ГЛАВА 1. Биссектриса треугольника, центр вписанной окружности треугольника. Свойства биссектрисы треугольника. Точка Жергонна

.1 Центр вписанной окружности треугольника

Замечательные точки треугольника - точки, местоположение которых однозначно определяется треугольником и не зависит от того, в каком порядке берутся стороны и вершины треугольника.

Биссектрисой треугольника называется отрезок биссектрисы угла треугольника, соединяющий вершину с точкой на противоположной стороне.

Теорема. Каждая точка биссектрисы неразвернутого угла равноудалена (т.е. равноудалена от прямых, содержащих стороны треугольника) от его сторон. Обратно: каждая точка, лежащая внутри угла и равноудаленная от сторон угла, лежит на его биссектрисе.

Доказательство. 1) Возьмем произвольную точку М на биссектрисе угла ВАС, проведем перпендикуляры МК и МL к прямым АВ и АС и докажем, что МК=МL. Рассмотрим прямоугольные треугольники ΔАМК и ΔАМL. Они равны по гипотенузе и острому углу (АМ - общая гипотенуза, 1 = 2 по условию). Следовательно, МК=МL.

) Пусть точка М лежит внутри ВАС и равноудалена от его сторон АВ и АС. Докажем, что луч АМ - биссектриса ВАС. Проведем перпендикуляры МК и МL к прямым АВ и АС. Прямоугольные треугольники АКМ и АLM равны по гипотенузе и катету (АМ - общая гипотенуза, МК=МL по условию). Следовательно, 1 = 2. Но это и означает, что луч АМ - биссектриса ВАС. Теорема доказана.

Следствие. Биссектрисы треугольника пересекаются в одной точке, (центр вписанной окружности, и центр).

Обозначим буквой О точку пересечения биссектрис АА1 и ВВ1 треугольника АВС и проведем из этой точки перпендикуляры ОК, ОL и ОM соответственно к прямым АВ, ВС и СА. По теореме (Каждая точка биссектрисы неразвернутого угла равноудалена от его сторон. Обратно: каждая точка, лежащая внутри угла и равноудаленная от сторон угла, лежит на его биссектрисе) мы говорим о том, что ОК = ОМ и ОК = OL. Поэтому OM = OL, т е точка O равноудалена от сторон АСВ и, значит лежит на биссектрисе СС1 этого угла. Следовательно, все три биссектрисы ΔАВС пересекаются в точке О, что и требовалось доказать.

окружность биссектриса треугольник прямая

1.2 Свойства биссектрисы треугольника

Биссектриса BD (рис. 1.1) любого угла ΔABC делит противоположную сторону на части AD и CD, пропорциональные прилежащим сторонам треугольника.

Требуется доказать, что если ABD = DBC, то AD : DC =АВ : ВС.

Рис.1.1

Проведём СЕ || BD до пересечения в точке Е с продолжением стороны АВ. Тогда, согласно теореме о пропорциональности отрезков, образующихся на прямых, пересечённых несколькими параллельными прямыми, будем иметь пропорцию: AD : DC = АВ: BE. Чтобы от этой пропорции перейти к той, которую требуется доказать, достаточно обнаружить, что ВЕ = ВС, т. е. что ΔВСЕ равнобедренный. В этом треугольнике Е =ABD (как углы соответственные при параллельных прямых) и ВСЕ = DBC (как углы накрест лежащие при тех же параллельных прямых).

Но ABD = DBC по условию; значит, Е = ВСЕ, а потому равны и стороны BE и ВС, лежащие против равных углов.

Теперь, заменив в написанной выше пропорции BE на ВС, получим ту пропорцию, которую требуется доказать.

20 Биссектрисы внутреннего и смежного с ним угла треугольника перпендикулярны.

Рис. 1.2

Доказательство. Пусть BD - биссектриса ABC (рис.1.2), а BE - биссектриса смежного с указанным внутренним углом внешнего CBF, ΔABC. Тогда если обозначить ABD = DBC = α, CBE = EBF = β, то 2α + 2β= 1800 и, таким образом, α+ β = 900. А это и означает, что BD⊥ BE.

30 Биссектриса внешнего угла треугольника делит противолежащую сторону внешним образом на части, пропорциональные прилежащим сторонам.

Рис.1.3

(Рис.1.3) AB: BC = AD: DC, ΔAED ~ ΔCBD, AE/BC = AD/DC = AE/BC.

40 Биссектриса любого угла треугольника делит противолежащую сторону на отрезки, пропорциональные прилежащим сторонам треугольника.

Рис. 1.4

Доказательство. Рассмотрим ΔABC. Пусть для определенности биссектриса CAB пересекает сторону BC в точке D (рис.1.4). Покажем, что BD: DC = AB: AC. Для этого проведем через точку C прямую, параллельную прямой AB, и обозначим через E точку пересечения этой прямой AD. Тогда DAB=DEC, ABD=ECD и поэтому ΔDAB ~ ΔDEC по первому признаку подобия треугольников. Далее, так как луч AD - биссектриса CAD , то CAE = EAB = AEC и, значит, ΔECA равнобедренный. Отсюда AC=CE. Но в таком случае из подобия ΔDAB и ΔDEC следует, что BD: DC=AB: CE =AB: AC, а это и требовалось доказать.

Если биссектриса внешнего угла треугольника пересекает продолжение стороны, противолежащей вершине этого угла, то отрезки от полученной точки пересечения до концов противолежащей стороны пропорциональны прилежащим сторонам треугольника.

Рис. 1.5

Доказательство. Рассмотрим ΔABC. Пусть F - точка на продолжении стороны CA, D - точка пересечения биссектрисы внешнего BAF треугольника с продолжением стороны CB (рис. 1.5). Покажем, что DC:DB=AC:AB. Действительно, проведем через точку C прямую, параллельную прямой AB, и обозначим через E точку пересечения этой прямой с прямой DA. Тогда треугольник ADB ~ ΔEDC и, значит, DC:DB=EC:AB. А поскольку ∠EAC= ∠BAD= ∠CEA, то в равнобедренном ΔCEA сторона AC=EC и, таким образом, DC:DB=AC:AB, что и требовалось доказать.

.3 Решение задач на применение свойств биссектрисы

Задача 1. Пусть O - центр окружности, вписанной в ΔABC, CAB = α. Доказать, что COB = 900 + α/2.

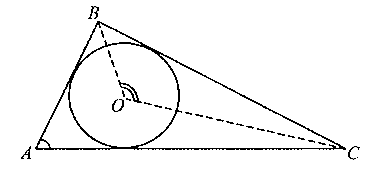

Рис. 1.6

Решение. Так как O - центр вписанной в ΔABC окружности (рис 1.6), то лучи BO и CO - биссектрисы ABC и BCA соответственно. А тогда COB = 1800 - (OBC +BCO)= 1800 - (ABC + BCA)/2 = 1800 -( 1800 - α)/2 = 900 + α/2, что и требовалось доказать.

Задача 2. Пусть O - центр описанной около ΔABC окружности, H - основание высоты, проведенной к стороне BC. Доказать, что биссектриса CAB является также и биссектрисой ∠OAH.

Решение.

Рис. 1.7

Рис.1.8

Пусть AD - биссектриса CAB, AE - диаметр описанной около ΔABC окружности (рис.1.7,1.8). Если ΔABC - остроугольный (рис. 1.7) и, значит, ABC<900, то так как ABC = AEC= ½ дуги AC, а ΔBHA и ΔECA прямоугольные (BHA =ECA = 900 ), то ΔBHA ~ ΔECA и, следовательно, CAO = CAE =HAB. Далее, BAD и CAD равны по условию, поэтому HAD = BAD - BAH =CAD - CAE = EAD = OAD. Пусть теперь ABC = 900 . В этом случае высота AH совпадает со стороной AB, то точка O будет принадлежать гипотенузе AC и поэтому справедливость утверждения задачи очевидна.

Рассмотрим случай, когда ABC > 900 (рис.1.8). Здесь четырехугольник ABCE вписан в окружность и, следовательно, AEC = 1800 - ABC. С другой стороны, ABH = 1800 - ABC, т.е. AEC = ABH. А поскольку ΔBHA и ΔECA - прямоугольные и, значит, HAB = 900 - ABH = 900 - AEC = EAC, то HAD = HAB +BAD = EAC + CAD = EAD = OAD. Случаи, когда BAC и ACB - тупые рассматриваются аналогично. ⊥

.4 Точка Жергонна

Точкой Жергонна называется точка пересечения отрезков, которые соединяют вершины треугольника с точками касания сторон, противоположных этим вершинам, и вписанной в треугольник окружности.

Пусть точка O - центр вписанной окружности треугольника ABC. Пусть вписанная окружность касается сторон треугольника BC,AC и AB в точках D,E и F соответственно. Точка Жергонна - это точка пересечения отрезков AD, BE и CF. Пусть точка O - центр вписанной окружности ΔABC. Пусть вписанная окружность касается сторон треугольника BC, AC и AB в точках D, E и F соответственно. Точка Жергонна - это точка пересечения отрезков AD, BE и CF.

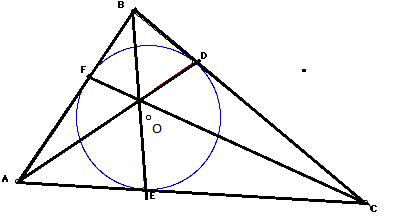

Рис.1.9

Докажем, что эти три отрезка действительно пересекаются в одной точке. Заметим, что центр вписанной окружности - это точка пересечения биссектрис углов ΔABC, а радиусы вписанной окружности OD, OE и OF ⊥ сторонам треугольника. Тем самым, имеем три пары равных треугольников (AFO и AEO, BFO и BDO, CDO и CEO).

Рис.1.10

Произведения AF·BD · CE и AE · BE · CF равны, поскольку BF = BD, CD = CE, AE = AF, следовательно, отношение этих произведений равно , и по теореме Чевы (Пусть точки A1, B1, С1 лежат на сторонах BC, AC и AB ΔABC соответственно. Пусть отрезки AA1, BB1 и CC1 пересекаются в одной точке. Тогда

(обходим треугольник по часовой стрелке)), отрезки пересекаются в одной точке.

Свойства вписанной окружности:

Окружность называется вписанной в треугольник, если она касается всех его сторон.

В любой треугольник можно вписать окружность.

Дано: ABC - данный треугольник, О - точка пересечения биссектрис, М, L и К - точки касания окружности со сторонами треугольника (рис. 1.11).

Доказать: О - центр окружности, вписанной в АВС.

Рис.1.11

Доказательство. Проведем из точки О перпендикуляры OK, OL и ОМ соответственно к сторонам АВ, ВС и СА (рис.1.11). Так как точка О равноудалена от сторон треугольника ABC, то ОК = OL = ОМ. Поэтому окружность с центром О радиуса ОК проходит через точки K, L, M. Стороны треугольника ABC касаются этой окружности в точках К, L, М, так как они перпендикулярны к радиусам ОК, OL и ОМ. Значит, окружность с центром О радиуса ОК является вписанной в треугольник ABC. Теорема доказана.

Центр окружности, вписанной в треугольник, является точкой пересечения его биссектрис.

Рис.1.12

Пусть ABC данный, O - центр вписанной в него окружности, D, E и F - точки касания окружности со сторонами (рис.1.12). Δ AEO = Δ AOD по гипотенузе и катету (EO = OD - как радиус, AO - общая). Из равенства треугольников следует, что ∠ OAD = ∠ OAE. Значит AO биссектриса угла EAD. Точно также доказывается, что точка O лежит на двух других биссектрисах треугольника.

Радиус, проведенный в точку касания, перпендикулярен касательной.

Рис.1.13

Доказательство. Пусть окр.(O; R) данная окружность (рис.1.13), прямая a касается ее в точке P . Пусть радиус OP не перпендикулярен к a . Проведем из точки O перпендикуляр OD к касательной. По определению касательной, все ее точки, отличные от точки P , и, в частности, точка D лежат вне окружности. Следовательно, длина перпендикуляра OD больше R длины наклонной OP . Это противоречит свойству наклонной, и полученное противоречие доказывает утверждение.

ГЛАВА 2. 3 замечательные точки треугольника, окружность Эйлера, прямая Эйлера.

.1 Центр описанной окружности треугольника

Серединным перпендикуляром к отрезку называется прямая, проходящая через середину отрезка и перпендикулярная к нему.

Теорема. Каждая точка серединного перпендикуляра к отрезку равноудалена от концов этого отрезка. Обратно: каждая точка, равноудаленная от концов отрезка, лежит на серединном перпендикуляре к нему.

Доказательство. Пусть прямая m - серединный перпендикуляр к отрезку АВ, точка О - середина отрезка.

Рассмотрим произвольную точку М прямой m и докажем, что АМ=ВМ. Если точка М совпадает с точкой О, то это равенство верно, так как О - середина отрезка АВ. Пусть М и О - различные точки. Прямоугольные ΔОАМ и ΔОВМ равны по двум катетам (ОА=ОВ, ОМ - общий катет), поэтому АМ=ВМ.

) Рассмотрим произвольную точку N, равноудаленную от концов отрезка АВ, и докажем, что точка N лежит на прямой m. Если N - точка прямой АВ, то она совпадает с серединой О отрезка АВ и поэтому лежит на прямой m. Если точка N не лежит на прямой АВ, то рассмотрим ΔАNB, который равнобедренный, так как АN=BN. Отрезок NO - медиана этого треугольника, а следовательно, и высота. Таким образом, NO перпендикулярна АВ, поэтому прямые ON и m совпадают, и, значит, N - точка прямой m. Теорема доказана.

Следствие. Серединные перпендикуляры к сторонам треугольника пересекаются в одной точке, (центр описанной окружности).

Обозначим О, точку пересечения серединных перпендикуляров m и n к сторонам АВ и ВС ΔАВС. По теореме (каждая точка серединного перпендикуляра к отрезку равноудалена от концов этого отрезка. Обратно: каждая точка, равноудаленная от концов отрезка, лежит на серединном перпендикуляре к нему.) мы делаем вывод что ОВ=ОА и ОВ=ОC поэтому: ОА=ОС, т е точка О равноудалена от концов отрезка АС и, значит, лежит на серединном перпендикуляре p к этому отрезку. Следовательно, все три серединных перпендикуляра m, n и p к сторонам ΔАВС пересекаются в точке О.
