Материал: Замечания к 2 части пояснительной записки

Методическое пособие 4355 «Расчет химического аппарата с механическим

перемешивающим устройством» (стр. 82)

ОПОРЫ /лапы/ ДЛЯ ВЕРТИКАЛЬНЫХ АППАРАТОВ (выборка)

Методическое пособие 4355 «Расчет химического аппарата с механическим

перемешивающим устройством» (стр. 69)

ОСНОВНЫЕ РАЗМЕРЫ САЛЬНИКОВЫХ УПЛОТНЕНИЙ (выборка)

Диаметр вала d = … мм – из таблицы 1.2.

ОФОРМЛЕНИЕ СПЕЦИФИКАЦИИ

Методическое пособие 5083, стр. 10 -13.

6. Спецификация аппарата

Спецификация оформляется согласно ГОСТ-2.108-68*. Она состоит из разделов, располагаемых в следующей последовательности: «Документация», «Сборочные единицы», «Детали», «Стандартные изделия», «Материалы». Наименование каждого раздела указывают в виде заголовка в графе «Наименование» и подчёркивают сплошной тонкой линией. После заголовка оставляют свободную строку. Между разделами необходимо оставлять несколько свободных строк для дополнительных записей. Заполняют спецификацию сверху вниз.

В разделе «Стандартные изделия» сначала записывают изделия по государственным, а потом по отраслевым стандартам (нормалям). В пределах каждой категории стандартов запись производят по однородным группам (например: крепёжные детали, подшипники и т.д.), в пределах каждой группы в алфавитном порядке наименований изделий (например: болт, винт, гайка и т.д.).

Графы спецификации заполняют следующим образом:

а) графы «Формат» и «Зона» в курсовом проекте по механике не заполняются; б) в графе «Поз.» указывают порядковый номер составных частей изделия в последовательности записи их в

спецификации (такие же номера позиций проставляют на чертеже сборочной единицы); в) в графе «Обозначение» указывают обозначение (шифр) чертежа составных частей изделия;

г) в графе «Наименование» указывают наименования изделий, для стандартных изделий – наименование и условное обозначение в соответствии со стандартом;

д) в графе «Кол.» указывают количество изделий для аппарата; е) в графе «Примечание» указывают дополнительные сведения по усмотрению конструктора: покрытия деталей,

используемые отраслевые нормали и т.п.

Спецификация является самостоятельным текстовым конструкторским документом и оформляется на листах формата А4. Листы спецификации помещаются в конце пояснительной записки. Заглавный лист формы спецификации с разделами приведен в приложении П.9. Образец заполнения–в приложении П.10.

7.Коды и обозначения документов, надписи в документах

Восновную надпись чертежа и спецификации записывают обозначение того изделия, которое на нем изображено. Правила обозначения установлены ГОСТ 2.201-80.

Машина или аппарат состоит из сборочных единиц и деталей, непосредственно входящих в изделие. Сборочные единицы в свою очередь состоят из мелких сборочных единиц и деталей. Сборочная единица, например корпус аппарата, представляет собой совокупность сборочных единиц и деталей, имеющих общее функциональное назначение, составные части которых подлежат соединению между собой сваркой, напрессовкой, развальцовкой и так далее.

Деталь является изделием, изготовленным из однородного по наименованию и марке материала, без применения сборочных операций, например, фланец штуцера, вал мешалки, болт и так далее.

Согласно ГОСТ 2.104-2006 в основной и дополнительной надписях в графе «Обозначение» должны быть указаны классификационные коды. Данные классификационные коды со временем могут быть изменены. Сами разработчики признают, что некоторые коды изменяются в течение года несколько раз. Поэтому рекомендуется использовать в учебном проекте старый классификатор либо определять код согласно поисковой системе в Интернете на официальном сайте.

Методическое пособие 5083, стр. 22 -23.

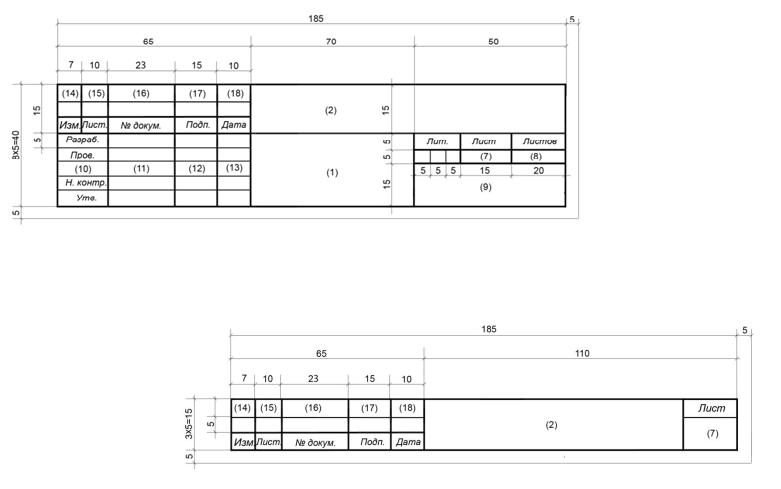

Приложение П.3

Основная надпись первого листа спецификации

Приложение П.4

Основная надпись последующих листов чертежей и спецификаций
