Материал: Высотные здания. История. опыт проектирования и строительства. Классификация и типология. Пупавцев Р.Н., Семенова Н.В
1.Вершина шпиля.
2.Стальной каркас.
3.Облицовочные панели из нержавеющей стали.
4.Пожарная лестница на всю высоту здания.
5.Арки облицованные листами нержавеющей стали.
6.77-й этаж.
7.Обзорная площадка.
8.Изогнутая стальная рама.
9.70-й этаж.
10.Детали в форме лучей солнца, облицованные сталью.
11.62-й этаж.
12.Украшения в виде головы орла по углам здания.
13.Периметр здания уменьшается к вершине.
14.Лестницы, лифты, санузлы в центре каждого этажа.
15.53-й этаж.
16.Лифты высокой скорости.
17.46-й этаж.
18.40-й этаж.
19.33-й этаж.
20.Металлические «крылатые» колпаки – заглушки водосточных труб.
21.Орнамент на фасаде в виде колес автомобилей «Chrysler».
22.24-й этаж.
23.14-й этаж.
24.Стальной каркас
25.Холл с лифтами.
26.5-й этаж.
27.Облицованные кирпичом стены здания.
28.Магазины в цокольном этаже.
29.Вход со стороны Лексингтонавеню.
30.Вход со стороны 42-й улицы.

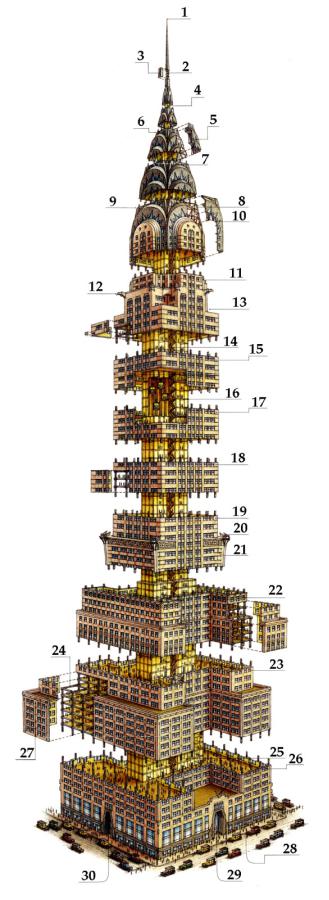

Фото 12. Схема Крайслер-билдинг [12]
30
На вершине здания Крайслер-билдинг находилась обзорная площадка, на которой в последующем был размещен ресторан. Общая высота здания составляет 320 м (77 этажей). При строительстве, внешней и внутренней отделке использовались каменная кладка, нержавеющая сталь, бетон, мрамор и даже драгоценные камни.
Небоскреб Крайслер-билдинг стал одним из ярких символов города Нью-Йорка, и являет собой наивысшее архитектурное выражение эпохи.
Авторами небоскреба Дейли-Ньюс-билдинг (англ. Daily News Building) (фото 13, 14) стали архитекторы Раймонд Худ (англ. Raymond Hood) и Джон Мид Хауэллс (англ. Howells, John Mead).
Фото 13. Небоскреб Дейли-Ньюс-билдинг в 1930-х годах [13]
31
Фото 14. Здание Дейли-Ньюс-билдинг
(англ. Daily News Building) [14].
Арх. Раймонд Худ (англ. Raymond Hood)
и Джон Мид Хауэллс (англ. Howells, John Mead).
Построено в 1929-1930 гг., г. Нью-Йорк, США.
С 1982 г. входит в NRHP(англ. National Register of Historic Places –
Национальный реестр достопримечательностей США) и с 1989 г. является Национальным историческим памятником (англ. NHL). С 1981 г. охраняется Комиссией Нью-Йорка по охране достопримечательностей (NYCL)
Это здание в стиле Ар-деко стало первым небоскребом без завершающей его декоративной вершины-башни. Архитектор Р. Худ обозначил изменение в формообразовании объема небоскребов того периода – произошел переход от зданий пирамидальной формы к
32
зданиям-пластинам. У новых сооружений объем формировался за счет чередования плоскостей уступов-пластин. Период постройки 1929-1930 гг. Высота Дейли-Ньюс-билдинг равна 146 м (36 этажей). Используемыми материалами для постройки и декоративной отделки этого здания стали сталь, бетон, кирпич, алюминий, стекло.
Здание Эмпайр-стейт-билдинг (англ. Empire State Building) (фото 15-17) было спроектировано архитектурной фирмой «Шрив,
Лэмб и Хармон» (англ. «Shreve, Lamb & Harmon»).
Высота со шпилем (вместо причальной мачты для дирижаблей в 1950-е гг. была надстроена телевизионная антенна) составляет 443, 2 м. Высота верхнего этажа со смотровой площадкой 373, 1 м (103 этажа) – это позволило Эмпайр-стейт-билдинг оставаться высочайшим зданием мира в период с 1931года по 1970 год. Главным архитекто- ром-проектировщиком стал Уильям Ф. Лэмб (1893-1952 гг.). Здание строилось в период 1929-1931 гг.
Фото 15. Архивное изображение Эмпайр-стейт-билдинг [15]
33
Небоскреб получил свое название от выражения «имперский штат» – так в обиходе называют штат Нью-Йорк. Эмпайр-стейт- билдинг – Дом имперского штата – первое здание в мире высотой более 100 этажей, его называют «короной города». Площади коммерческого назначения занимают 85 этажей, остальное – надстройка в стиле Ар-деко. Обзорная площадка на 86 этаже имеет угол обзора 360°.

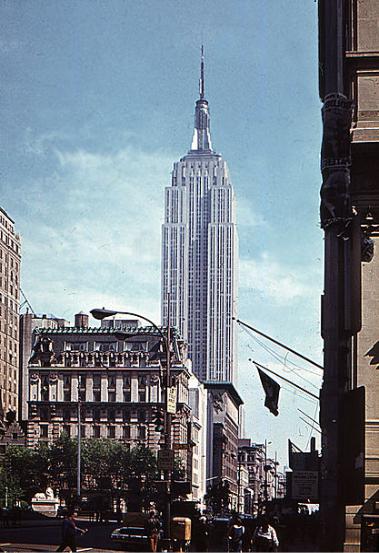

Фото 16. Вид на Эмпайр-стейт-билдинг [16]
Для строительства и отделки были использованы сталь, бетон, алюминий, гранит, известняк. Для строительства зданий подобной высота обычная рамная система перестала быть экономичной, и поэтому были применены первые готовые стальные элементы и раскосые рамы, придающие зданию сверхжесткость.
34
