Материал: Выполнение работ по разборке, ремонту и сборке автомобиля

При нажатии на тормозную педаль вместе с толкателем 15 перемещается поршень 12 вакуумного усилителя. Вслед за поршнем под действием пружины 17 перемещается клапан 18, который прижимается к седлу корпуса и разобщает полости А и Б усилителя, сообщающиеся через каналы В и Г. При дальнейшем перемещении поршня 12 его торец отходит от клапана 18 и через образовавшийся зазор, канал В, а также воздушный фильтр 14 полость Б сообщается с атмосферой. Поскольку полость А усилителя сообщается с впускным трубопроводом двигателя, в ней образуется пониженное давление. Поэтому поступающий в полость Б под атмосферным давлением воздух ввиду разности давлений в полостях А и Б начинает перемещать корпус 21 клапана вакуумного усилителя влево (вперед), увеличивая усилие, передаваемое от толкателя 15 через поршень 12 на шток 1 и поршень главного тормозного цилиндра.

Если нажатие на педаль Прекращается, но она остается в нажатом положении, корпус 21 клапана вакуумного усилителя вместе с прижатым к его седлу клапаном 18 перемещается вперед до выбора зазора между поршнем 12 и клапаном 18. При соприкосновении поршня 12 и клапана сообщение полости Б с атмосферой и соответственно перемещение корпуса 21 клапана прекращается. При этом давление в обеих полостях усилителя и соответственно создаваемое им дополнительное усилие стабилизируется.

При освобождении тормозной педали и возврате ее в исходное положение толкатель 15 с корпусом 21 клапана и штоком 1 отжимаются в крайнее правое положение. При этом поршень отжимает клапан 18 от седла, и полости А и Б усилителя сообщаются. Поэтому при работающем двигателе разрежение из вакуумного трубопровода передается в полость А и далее через канал Г, зазор между клапаном 18 и седлом и канал В - в полость Б. Таким образом, в обеих полостях усилителя будет разрежение, и он более не оказывает никакого действия на торможение.

Главный тормозной цилиндр преобразует усилие, передаваемое от педали тормоза на его шток в давление тормозной жидкости, за счет которого происходит работа рабочих цилиндров тормозных механизмов колес. На изучаемых автомобилях главные тормозные цилиндры двойные, имеют по два поршня, которые воздействуют на оба контура гидравлического привода тормозов.

Главный тормозной цилиндр автомобиля ВАЗ-2109 (рис. 146, а) в сборс с бачком 2 крепится гайками к шпилькам вакуумного усилителя. В корпусе 4 имеются два поршня, управляющие каждый своим контуром.

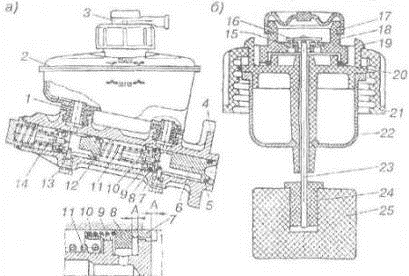

Рас. 146. Главный тормозной цилиндр автомобиля ВАЗ-2109:

а - устройство; б - датчик аварийного уровня тормозной жидкости; 1 и 7 - соединительная и распорная втулки; 2 - бачок; 3 - датчик аварийного уровня тормозной жидкости; 4 - корпус главного цилиндра; 5 и 8 - уплотнительные кольца низкого и высокого давления; 6 и 14 - поршни тормозного привода соответственно «левый передний - правый задний» и «правый передний - левый задний»; 9 - прижимная пружина уплотнительного кольца; 10 - тарелка пружины: 11 - возвратная пружина поршня; 12 и 20 - уплотнительные кольца; 13 - стопорный винт; 15 и 16 - неподвижный и подвижный контакты; 17 - защитный колпачок; 18 и 19 - корпус и основание датчика; 21 - крышка бачка; 22 - отражатель; 23 - толкатель; 24 - втулка; 25 - поплавок; А - компенсационные зазоры

Толкатель воздействует на поршень 6, уплотняемый кольцами 8 и 5. Кольцо 8 поджимается пружиной 9 к распорной втулке 7. Другой конец пружины 9 упирается в тарелку, на которую с другой стороны воздействует возвратная пружина 11. Ход поршня в цилиндре ограничивается стопорным винтом 13, конец которого заходит в паз поршня. В канавке поршня установлено уплотнительное кольцо 5 низкого давления. Поршень 6 создает давление в контуре тормозного привода «левый передний - правый задний».

Передний плавающий поршень 14 имеет аналогичное устройство, уплотнение передней части и ограничение. Только задняя часть поршня уплотняется кольцом высокого давления, которое поджимается к торцу поршня пружиной 11 через шайбу. Уплотнительные кольца высокого давления взаимозаменяемы с кольцами колесных цилиндров задних тормозов.

На горловину бачка навертывается крышка, крепящая к бачку датчик аварийного уровня жидкости. Он состоит из основания 19 (рис 146, б) и корпуса 18 датчика, изготовленных из пластмассы. Корпус датчика надевается на цилиндрический поясок основания и вместе с н им и отражателем 22 поджимается крышкой 21 к торцу заливной горловины. Зазор между корпусом датчика и основанием уплотняется кольцом 20. Для фиксации крышки на верхней части основания имеются две упорные лапки, которые защелкиваются при полном завертывании крышки. К корпусу датчика приклепаны два неподвижных контакта 15 с клеммами, на которые надеваются наконечники проводов. Через отверстие в основании проходит толкатель 23, на верхнем конце которого жестко крепится подвижный контакт 16. На нижнем конце толкателя через пластмассовую втулку 24 крепится полипропиленовый поплавок 25. Сверху контакты датчика закрываются защитным пластмассовым колпачком.

При нажатии на тормозную педаль толкатель 15 (см. рис. 143) перемещает шток 1, который в свою очередь перемещает поршень 6 (см. рис. 146) главного тормозного цилиндра влево. При этом повышается давление тормозной жидкости в цилиндре и трубопроводах контура тормозного привода «левый передний - правый задний». При перемещении поршня распорная втулка 7 отходит от стопорного винта 13, и уплотнительное кольцо 12 прижимается к торцу канавки поршня, перекрывая компенсационный зазор А и разобщая главный тормозной цилиндр с бачком 2.

Одновременно давление, создаваемое поршнем 6 в главном тормозном цилиндре, приводит в действие плавающий поршень 14, который также перемещается влево и повышает давление в трубопроводах контура тормозного привода «правый передний - левый задний». При дальнейшем перемещении поршней под действием возрастающего давления жидкости поршни колесных цилиндров тормозных механизмов прижимают тормозные колодки к тормозным дискам передних и к тормозным барабанам задних колес, и происходит торможение колес.

После прекращения нажатия на тормозную педаль она под действием пружины отходит в исходное положение вместе с толкателем и штоком поршня главного тормозного цилиндра, и поршни 6 и 14 главного тормозного цилиндра под действием возвратных пружин 11 перемещаются в крайнее правое положение до упора в стопорные винты 13. При этом распорные втулки 7, упираясь в винты, отводят уплотнительные кольца 12 влево, образуя компенсационные зазоры А, которые обеспечивают соединение рабочих полостей главного цилиндра с бачком 2. Поэтому избыточного давления в контурах тормозной системы не будет. Соответственно, колодки тормозных механизмов задних колес под действием пружин стягиваются и отходят от тормозных барабанов, а колодки тормозных механизмов передних колес отходят от тормозных дисков за счет упругости уплотн отельных колец. Происходит растормаживание колес, а поршни передних и задних колесных тормозных цилиндров под действием тормозных колодок вытесняют из них жидкость в главный тормозной цилиндр.

Регулятор давления обеспечивает изменение давления в рабочих цилиндрах тормозных механизмов задних колес с учетом изменения нагрузки на колеса в целях предотвращения проскальзывания колес относительно дороги и заноса автомобиля.

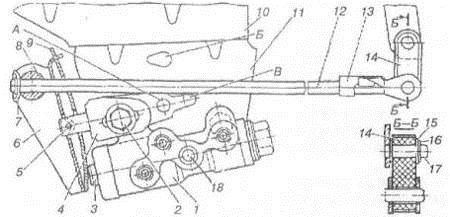

Рис. 149. Привод регулятора давления автомобиля ВАЗ-2109:

- регулятор давления; 2, 20 - болты крепления регулятора давления; 3 - поршень; 4 - кронштейн рычага привода регулятора давления; 5 - штифт; 6 - рычаг привода регулятора давления; 7 - фиксатор упругого рычага; 8 - ось рычага; 9 - пружина рычага; 10 - кронштейн кузова; 11 - кронштейн крепления регулятора давления; 12 - упругий рычаг привода регулятора давления; 13 - кронштейн рычага задней подвески; 14 - серьга; 15 - шайба; 16 - стопорное кольцо; 17 - палец кронштейна; 18 - заглушка; А, Б, В - отверстия, из них А и Б под специальный ключ для регулировки привода регулятора давления

Регулятор давления обеспечивает изменение давления в рабочих цилиндрах тормозных механизмов задних колес с учетом изменения нагрузки на колеса в целях предотвращения проскальзывания колес относительно дороги и заноса автомобиля.

Регулятор давления автомобиля ВАЗ-2109 (рис. 149) крепится двумя болтами к кронштейну 11, который в свою очередь крепится к кронштейну 10 пола кузова и обеспечивает увеличение или уменьшение подачи тормозной жидкости, а следовательно, и давления в тормозном приводе задних колес в зависимости от нагрузки. Более длинный болт 2 одновременно крепит кронштейн 4 рычага привода регулятора давления. Выступ кронштейна 4 заходит в паз В кронштейна 11. Благодаря этому пазу и овальным отверстиям в кронштейне 4 под болт 2 кронштейн может перемещаться вместе с рычагом 6 относительно регулятора, чем обеспечивается регулировка его привода.

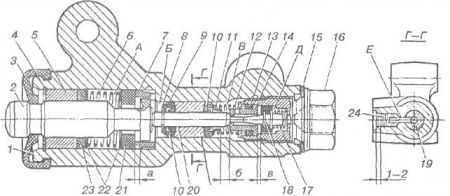

Рис. 150. Регулятор давления автомобиля ВАЗ-2109:

- корпус регулятора давления; 2 - поршень; 3 - защитный колпачок; 4, 8 - стопорные кольца; 5 - втулка поршня; 6 - пружина поршня; 7 - втулка корпуса; 9, 22 - упорные шайбы; 10 - уплотнительные кольца толкателя; 11 - опорная тарелка; 12 - пружина втулки толкателя; 13 - уплотнительное кольцо седла клапана; 14 - седло клапана; 15 - уплотнительная прокладка; 16 - пробка; 17 - пружина клапана; 18 - клапан; 19 - втулка толкателя; 20 - толкатель; 21 - уплотнитель головки поршня; 23 - уплотнитель штока поршня; 24 - заглушка; А, Д - камеры, соединенные с главным цилиндром; Б, В - камеры, соединенные с колесными цилиндрами задних тормозов; а, б, в - зазоры

К кронштейну 4 приварен палец, являющийся упором рычага 6. Двуплечий рычаг 6 поворачивается на штифте 5, запрессованном в отверстие упора. В верхнем отверстии рычага 6 имеется ось 8, через отверстие которой проходит конец упругого рычага 12 привода регулятора. Ось 8 рычага и рычаг 12 стопорятся фиксатором 7. Для исключения влияния вибраций и колебаний от деталей привода на поршень 3 регулятора давления на упоре рычага 6 установлена пластинчатая пружина 9. Ее верхняя часть заходит в щель рычага 6, а нижняя упирается в нижнее плечо рычага. Упругий рычаг 12 свободно проходит через овальное отверстие пружины 9. Другой конец упорного рычага 12 шарнирно соединяется с серьгой 14, которая качается на пальце 17 кронштейна рычага задней подвески. Серьга удерживается на пальце стопорной шайбой 15 с кольцом 16, а на конце упругого рычага - скобой 13.

В корпус 1 (рис. 150) регулятора давления с одной стороны ввернута пробка 16 с уплотнительной прокладкой 15, а с другой - устаноапена втулка 5, фиксируемая в корпусе стопорным кольцом 4. Во втулке 5 установлен поршень 2. На выходе из цилиндра он уплотняется защитным чехлом 3. Головка поршня с зазором входит во втулку 7. Пружина 6 прижимает через шайбы 22 уплотнительное кольцо 23 к торцу втулки 5, а уплотнитель 21 - к втулке 7.

При нажатии на тормозную педаль давление тормозной жидкости в полостях регулятора начинает возрастать и оказывать юздействие на поршень 2, стремясь его выдвинуть из корпуса регулятора. Когда усилие от давления жидкости на поршень превышает усилие от рычагов 6 и 12 (см. рис. 149) привода регулятора, поршень начинает выдвигаться. Толкатель 20 (см. рис. 150) вместе с втулкой и уплотнительными кольцами также сместится влево, освобождая клапан 18, который также будет перемещаться влево.

При этом зазоры а ив уменьшаются. Когда зазор в полностью выбирается и клапан 18 изолирует полости Д и В, толкатель 20 перестает перемещаться за поршнем. Давление в полости В при этом будет изменяться в зависимости от давления в полости Б. При дальнейшем повышении давления и перемещении поршня 2 зазор а выбирается полностью, головка поршня прижимается к уплотнительному кольцу 21, разобщая полости А и Б. При этом давление в полостях Б и В будет расти медленее, чем в полости А. Соотношение давлений в полостях Б и В и в полости А определяется отношением разности площадей головки и штока поршня к площади головки.

При увеличении нагрузки на автомобиль усилие от рычагов привода на поршень 2 возрастает, и головка поршня прижимается к уплотнителю при большем давлении в главном цилиндре.

Таким образом, эффективность торможения с увеличением нагрузки на автомобиль возрастает.

При нарушении герметичности контура тормозного привода «правый передний - левый задний» под давлением в полости А втулка толкателя с уплотнительными кольцами перемещается вправо до упора тарелкой пружины в седло 14 клапана (зазор б выбирается полностью). При этом давление в приводе тормозного механизма правого заднего колеса будет регулироваться поршнем 2 также, как и при исправных тормозах.

6. Замена изношенных накладок и деталей

Необходимый инструмент.

·              Набор ключей.

·              Отвертка

·              Пассатижи.

·              Домкрат.

Первым делом вам необходимо заехать на яму или эстакаду и отпустить ручник, это вам позволит в дальнейшем с легкостью снять и одеть тормозной барабан.

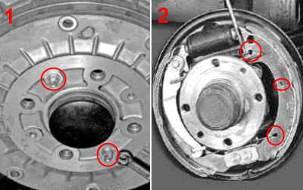

Дальше поддомкрачиваем и снимаем колесо, после чего надо снять тормозной барабан, который держится на двух направляющих болтах, их надо будет отвернуть фото 1.

После того как сняли барабан, снимаем при помощи отвертки или бородка верхнюю и нижнюю стяжные пружины.

Дальше берем пассатижи и снимаем направляющую пружинку, которая держит колодку от горизонтального перемещения фото 2.

 <#"868889.files/image020.gif"> <#"868889.files/image021.gif">

Рис. 60. Система выпуска отработавших газов автомобиля ВАЗ-2109:

- кронштейн крепления приемных труб; 2 - прокладка; 3 - приемные трубы; 4 - хомуты соединения труб глушителей; 5 - подвески глушителей; 6 - дополнительный глушитель (резонатор); 7 - основной глушитель; 8 - выпускная труба; 9 - корпус; 10 - перегородка; 11 и 13 - перфорированные трубы; 12 - диафрагма; 14 - выпускной патрубок; 15 - средняя перегородка; 16 - внутренний выпускной патрубок

Корпусы глушителей для лучшей коррозионной стойкости могут изготавливаться из нержавеющей стали или из стали, плакированной алюминием и имеют теплоизоляционный слой из листового асбеста или других аналогичных по свойству материалов.

В системах выпуска отработавших газов автомобилей с системами впрыска топлива (с обратной связью) устанавливается каталитический нейтрализатор 14 (см. рис. 58) с датчиком концентрации кислорода 12. Каталитический нейтрализатор представляет собой блок сотовой структуры с напыленными катализаторами: два окислительных катализатора (платина и палладий) способствуют преобразованию углеводородов (СН) в водяной пар (Н,0), а окиси углерода (СО) - в двуокись (С02), а восстановительный катализатор (радий) способствует преобразованию токсичных окислов азота (NOx) в безвредный азот (N2). Датчик концентрации кислорода обеспечивает передачу на ЭБУ информации для оптимизации состава топливовоздушной смеси, обеспечивающей наиболее благоприятные условия для эффективной работы нейтрализатора и соответственно для обеспечения минимальной токсичности выхлопных газов.

9. Ремонт отопителя кабины, устройства для обмыва ветрового стекла Ваз 2109

Стеклоочистители предназначены для очистки ветрового стекла, стекла двери задка (на переднеприводных автомобилях), а также блок-фар от загрязнений во время движения автомобиля. На рассматриваемых автомобилях устанавливаются двухщеточные (на автомобиле ЗАЗ-1102 - однощеточный) стеклоочистители. Стеклоочистители изучаемых автомобилей имеют аналогичное устройство и принцип действия и отличаются в основном конструкцией деталей привода.

Двухщеточный стеклоочиститель ветрового стекла включает в себя моторедуктор, кривошипный механизм, промежуточные тяги 6 и 8 (рис. 188), поводки 9, рычаги 3 щеток, реле-прерыватель и переключатель И. Моторедуктор состоит из электродвигателя 4 постоянного тока и редуктора с червячной передачей, включающей шестерню 14 и червяк 15.

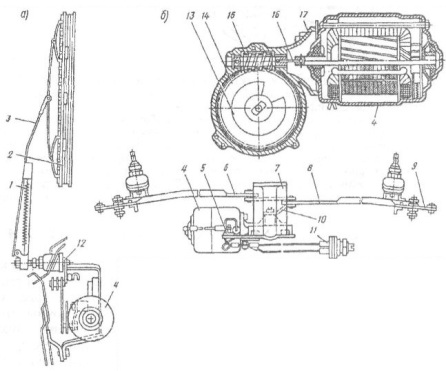

Рис. 188. Двухщеточный стеклоочиститель ветрового стекла:

а - стеклоочиститель в сборе; б - моторедукгор стеклоочистителя; 1 - пружина; 2 - щетка; 3 - рычаг щетки; 4 - электродвигатель; 5 - термобиметаллический предохранитель; 6 и 8 - тяга; 7 - редуктор; 9 - поводок; 10 - кривошип; 11 - переключатель; 12 - ось; 13 - контактный диск концевого выключателя; 14 - шестерня; 15 - червяк; 16 - карданный валик; 17 - корпус редуктора

Кривошипный механизм преобразует вращательное движение червячной пары редуктора в качательное движение рычагов и щеток. Кривошип 10, установленный на валу шестерни 14 редуктора, при вращении через промежуточные тяги 6 и 8 поворачивает поводки 9 правой и левой щеток. К поводкам прикрепляются оси 12 рычагов 3 щеток. Металлокерамические втулки осей пропитываются маслом и при эксплуатации не смазываются. Рычаги щеток постоянно прижимаются к стеклу пружинами 1 с усилием примерно 7... 9 Н.
