Защита действует на сигнал или отключение с выдержкой времени, которая на ступень больше выдержки времени максимальной токовой защиты, применяемой от сверхтоков при внешних коротких замыканиях. Защита трансформаторов цеховых подстанций. На цеховых подстанциях устанавливаются обычно силовые трансформаторы мощностью от 100 до 1600 кВ-А. На них устанавливается: максимально-токовая защита, защита от однофазных замыканий на землю на стороне низшего напряжения; газовая защита - для трансформаторов внутрицеховых подстанций мощностью от 400 кВ*А и выше.

Указанные защиты применяются в зависимости от типа аппаратов, установленных на стороне высшего напряжения - высоковольтный выключатель, выключатель нагрузки или предохранители. Применение последних значительно удешевляет установку и упрощает защиту.

Защита предохранителями и выключателями нагрузки выполняется для трансформаторов мощностью до 1000 кВ*А напряжением до 10 кВ с предохранителями ПК на 100 А и мощностью не более 2 500 кВ-А напряжением 35 кВ с предохранителями ПК-35Н, 40 А; отключаемая мощность к. з. не должна превышать 200 МВ*А.

Высоковольтные предохранители типа ПК при установке на них соответствующих плавких вставок обеспечивают защиту трансформатора от внутренних повреждений и междуфазных к. з. на его выводах.

Защита от однофазных замыканий на землю осуществляется автоматом с максимальным расцепителем, установленным на стороне низшего напряжения (рис. 6), или трансформатором тока ТТ на нулевом проводе при прямом присоединении трансформатора с глухозаземленной нейтралью к шинопроводу (рис. 6). Газовая защита с действием на сигнал и на отключение приведена на рис. 6, с учетом установки трансформатора непосредственно в цехе.

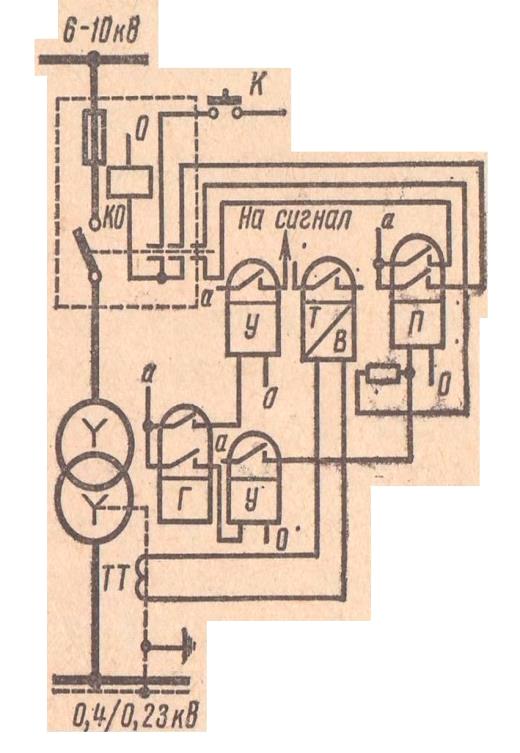

Рис 6. Схемы защиты цеховых трансформаторов с выключателями нагрузки и предохранителями

7. Заключение

Дипломное проектирование систематизирует, расширяет и улучшает теоретические знания, знакомит с новейшими достижениями в области проектирования, монтажа и эксплуатации электрических устройств, для электроснабжения и электрооборудования потребителей.

В ходе дипломного проектирования мы приобретаем опыт самостоятельного решения задач электрификации, а также получаем навыки использования нормативной, справочной и учебной литературы.

Целью дипломного проекта является модернизация системы электроснабжения аппаратного цеха.

Расчётная мощность участка составила Sp = 694 кВА. На ТП установлены два трансформатора ТМ-630-10/0,4. Распределительная и питающая сеть участка выполнена кабелем марки АСБ. Схема распределительной сети участка смешанная. Сметная стоимость реконструкции составила 1060563 руб. Численность ремонтного персонала составила 12 человек.
