Материал: Тракторы и автомобили

Систему батарейного зажигания на автомобиль ЗИЛ-130 устанавливают по тем же правилам. Для определения такта сжатия в первом цилиндре заводной рукояткой медленно вращают коленчатый вал до тех пор, пока отверстие на шкиве не совместится с делением «9» на указателе. В этом положении поршень в первом цилиндре при такте сжатия не доходит до ВМТ на 9°.

Затем в гнездо вставляют прерыватель-распределитель и отпускают болт крепления пластины. Прерыватель-распределитель устанавливают так, чтобы октан-корректор был направлен вверх. В этом случае разносная пластина ротора направлена строго против бокового вывода для первого цилиндра.

Для определения начала размыкания контактов применяется переносная лампа. Определив начало размыкания, болт крепления пластины к прерывателю-распреде­лителю затягивают. Провода высокого напряжения распределяются по цилиндрам в соответствии с порядком работы цилиндров 1-5-4-2-6-3-7-8.

Затем уточняется установка системы батарейного зажигания при движении автомобиля с нагрузкой, составляющей от номинальной. Двигатель должен прогреться до температуры 70-80°С. Перейдя на прямую передачу со скорости 25-35 км/ч, автомобиль разгоняют и резко нажимают на педаль дросселя. Если при этом появятся незначительные и кратковременные стуки, то можно считать, что система зажигания установлена правильно. Если стуки будут сильными и частными, то нужно повернуть корпус прерывателя на одно деление шкалы октан-корректора в сторону знака минус. При полном отсутствии стуков корпус прерывателя поворачивается на одно деление в сторону знака плюс.

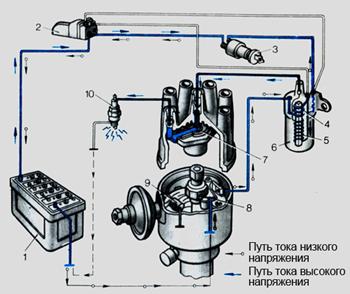

Рисунок 1. Схема батарейного зажигания: 1 - аккумуляторная батарея, 2 - включатель стартера, 3 - включатель зажигания, 4 - первичная обмотка, 5 - вторичная обмотка, 6 - катушка зажигания, 7 - распределитель, 8 - прерыватель, 9 - конденсатор, 10 - свеча зажигания

6. Установка момента впрыска в дизелях

Проверка установки угла начала впрыска топлива дизелей Д-240 (МТЗ) с насосами УТН-5, 4УТНМ (И)

1. Отвернуть трубку высокого давления от первой секции топливного насоса (считая от вентилятора).

2. Включить полную подачу топлива.

. Проворачивать коленвал двигателя трактора до начала подачи топлива первой секцией насоса.

. Вывернуть щуп, расположенный на картере двигателя, и вставить его обратно не нарезанной частью.

Он должен войти в специальное углубление на маховике.

Если этого не происходит, поискать это углубление, поворачивая коленвал за гайку шкива в пределах 15 градусов поворота коленвала в одну и в другую стороны.

5. В этом положении снять крышку мотосчетчика, рассоединить розетку, и поворачивать вал топливного насоса за гайку по часовой стрелке до начала (внимательно!) подачи топлива первой секцией насоса.

. Зафиксировать розетку болтами в совпадающие отверстия.

. Фиксируя розетку вперед (по часовой стрелке), по отношению к тому как было, вы делаете впрыск раньше, и наоборот фиксируя ее назад (против час стрелки) вы делаете начало впрыска позже.

. До рассоединения розетки рекомендуется небольшим керном или зубильцем нанести свою метку (или хорошо запомнить заводскую), чтобы в случае чего можно было вернуться к первоначальному положению.

7. Автоматическая муфта опережения зажигания

Муфта опережения зажигания магнето служит для изменения угла опережения зажигания.

Она обеспечивает наибольший угол опережения, равный 18°. Муфта опережения зажигания состоит из ведущей обоймы, соединенной с приводным валом двигателя, и ведомой шайбы, закрепленной на валу ротора магнето. В обойме на штифтах свободно установлены грузы, состоящие из двух частей, шарнирно соединенных между собой осями. Плоские пружины устанавливают обе части каждого груза в определенное положение.

Каждая пружина закреплена на одной из частей груза. В муфте штифты ведомой шайбы свободно входят в отверстия концов грузов.

При работе двигателя вращение от приводного вала передается через обойму, грузы и шайбу муфты на ротор магнето. При малых оборотах муфты центробежная сила грузов мала и пружины удерживают их в распрямленном состоянии, при этом передается вращение с приводного вала двигателя на вал ротора магнето без их взаимного смещения.

При увеличении числа оборотов двигателя центробежная сила грузов возрастает и они, сгибая пружины и поворачиваясь на осях, поворачивают ведомую шайбу, а следовательно, и вал магнето на некоторый угол в сторону вращения. Контакты прерывателя при этом размыкаются раньше, и угол опережения зажигания увеличивается.

При уменьшении числа оборотов центробежная сила грузов уменьшается, пружины выпрямляются и смещают ведомую шайбу в первоначальное положение, уменьшая угол опережения зажигания.

Таким образом, муфта автоматически устанавливает наивыгоднейший угол опережения зажигания в соответствии с числом оборотов двигателя.

Ускоритель предназначен для увеличения числа оборотов вала магнето во время пуска двигателя, что необходимо для повышения напряжения вторичного тока.

Он состоит из ведомой части, сидящей на валу магнето, и ведущей части, соединенной с приводом магнето.

На выступах ведомой части на осях свободно сидят два грузика.

Ведущая часть связана с ведомой пружиной, которая прижимает один из выступов ведомой части к выступу ведущей.

При вращении вала двигателя во время пуска ведущая часть, вращаясь по часовой стрелке, под действием пружины увлекает за собой ведомую до тех пор, пока конец грузика не упрется в неподвижный выступ корпуса. После этого ведущая часть, продолжая вращение без ведомой, будет закручивать спиральную пружину. При дальнейшем повороте ведущая часть своим выступом нажмет на конец грузика и выведет его из зацепления с выступом корпуса, отчего под действием пружины ведомой части валу магнето сообщается вращательное движение, которое обеспечивает получение достаточного тока в первичной обмотке и появление искры на свече.

Когда двигатель заведется, грузик под действием центробежной силы отойдет дальше от оси вращения магнето и его выступ при вращении не будет упираться в выступ корпуса.

8. Топливные насосы высокого давления. Типы и отличия

Топливный насос высокого давления (сокращенное наименование - ТНВД) является одним из основных конструктивных элементов системы впрыска дизельного двигателя. Насос, выполняет, как правило, две основные функции: нагнетание под давлением определенного количества топлива; регулирование необходимого момента начала впрыскивания. С появлением аккумуляторных систем впрыска функция регулирования момента впрыска возложена на управляемые электроникой форсунки.

Основу топливного насоса высокого давления составляет плунжерная пара, которая объединяет поршень (он же плунжер) и цилиндр (он же втулка) небольшого размера. Плунжерная пара изготавливается из высококачественной стали с высокой точностью. Между плунжером и втулкой обеспечивается минимальный зазор - прецизионное сопряжение.

В зависимости от конструкции различают следующие виды топливных насосов высокого давления: рядный, распределительный и магистральный. В рядном насосе нагнетание топлива в цилиндр производится отдельной плунжерной парой. Распределительный насос имеет один или несколько плунжеров, которые обеспечивают нагнетание и распределение топлива по всем цилиндрам. Магистральные насосы осуществляют только нагнетание топлива в аккумулятор.

Топливный насос высокого давления используется также в системе непосредственного впрыска бензинового двигателя, но его рабочее давление на порядок ниже аналогичной характеристики дизельного насоса.

Ведущими производителями топливных насосов высокого давления являются, в основном, зарубежные фирмы: Bosch, Lucas, Delphi, Denso, Zexel.

Рядный топливный насос высокого давления

Рядный ТНВД имеет плунжерные пары по числу цилиндров. Плунжерные пары установлены в корпусе насоса, в котором выполнены каналы для подвода и отвода топлива. Движение плунжера осуществляется от кулачкового вала, который в свою очередь имеет привод от коленчатого вала двигателя. Плунжеры постоянно прижимаются к кулачкам с помощью пружин.

При вращении кулачкового вала кулачок набегает на толкатель плунжера. Плунжер двигается вверх по втулке, при этом последовательно закрываются выпускное и впускное отверстие. Создается давление, при котором открывается нагнетательный клапан, и топливо по топливопроводу поступает к соответствующей форсунке.

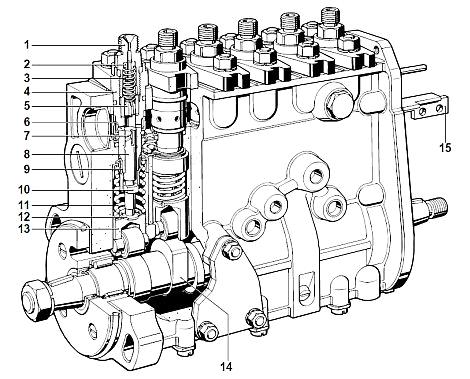

1.       штуцер напорной магистрали

.        седло клапана

.        пружина клапана

.        корпус насосной секции

.        нагнетательный клапан

.        впускное и выпускное отверстия

.        наклонная поверхность плунжера

.        плунжер

.        втулка

.        рычаг управления плунжером

.        возвратная плунжерная пружина

.        пружина толкателя

.        роликовый толкатель

.        кулачок

.        зубчатая рейка

Регулирование количества подаваемого топлива и момента его подачи может осуществляться механическим путем или с помощью электроники. Механическое регулирование количества подаваемого топлива осуществляется поворотом плунжера во втулке. Для поворота на плунжере выполнена шестерня, которая соединена с зубчатой рейкой. Рейка связана с педалью газа. Верхняя кромка плунжера имеет наклонную поверхность, поэтому при повороте отсечка топлива и соответственно его количество будет изменяться.

Изменение момента начала подачи топлива требуется при изменении частоты вращения коленчатого вала двигателя. Механическое регулирование момента подачи топлива производится с помощью центробежной муфты, расположенной на кулачковом валу. Внутри муфты находятся грузики, которые при увеличении оборотов двигателя расходятся под действием центробежных сил и поворачивают кулачковый вал относительно привода. При увеличении оборотов двигателя обеспечивается ранний впрыск топлива, при уменьшении - поздний.

Конструкция рядных ТНВД обеспечивает высокую надежность. Насосы смазываются моторным маслом системы смазки двигателя, поэтому могут работать на топливе низкого качества. Рядные топливные насосы высокого давления применяются на двигателях с раздельными камерами сгорания и непосредственным впрыском средних и тяжелых грузовых автомобилей. На легковых дизелях данный вид насоса применялся до 2000 года.

Распределительный топливный насос высокого давления.

Распределительные топливные насосы высокого давления, в отличие от рядного ТНВД, имеют один или два плунжера, обслуживающих все цилиндры двигателя. Распределительные насосы обладают меньшей массой и габаритными размерами, а также обеспечивают большую равномерность подачи. С другой стороны их отличает сравнительно низкая долговечность сопряженных деталей. Все это определяет область применения данных насосов, в основном, на двигателях легковых автомобилей.

Конструкции распределительных топливных насосов высокого давления могут иметь различный привод плунжера:

торцевой кулачковый привод (насосы Bosch VE);

внутренний кулачковый привод (роторные насосы Bosch VR, Lucas DPC, Lucas DPS);

внешний кулачковый привод (отечественные насосы НД-21, НД-22).

Предпочтительными в плане эксплуатации являются первые два типа привода плунжеров, т. к. в них отсутствуют силовые нагрузки от давления топлива на узлы приводного вала и, соответственно, выше долговечность.

Основным элементом распределительного ТНВД с торцевым кулачковым приводом плунжера (Bosch VE) является плунжер-распределитель, который совершает возвратно-поступательное и вращательное движение, обеспечивая нагнетание и распределение топлива по цилиндрам.

Возвратно-поступательное движение плунжера происходит при вращении кулачковой шайбы, которая обегает неподвижное кольцо по роликам. Шайба нажимает на плунжер, за счет чего создается давление топлива. В исходное положение плунжер возвращается с помощью пружины.

Вращение плунжера производится от приводного вала. При этом происходит распределение топлива по цилиндрам.

Регулирование величины подачи топлива осуществляется автоматически с помощью механического или электронного устройств. Механический регулятор включает центробежную муфту с грузами, которая через систему рычагов воздействует на дозатор, изменяющий величину топливоподачи. Электронный регулятор представляет собой электромагнитный клапан.

Регулирование величины опережения впрыска топлива в распределительном насосе производится путем поворота неподвижного кольца на определенный угол.

Рабочий процесс распределительного насоса включает впуск топлива в надплунжерное пространство, нагнетание и распределение в соответствующие цилиндры.

В распределительном насосе роторного типа нагнетание и распределение топлива по цилиндрам осуществляются разными устройствами плунжером и распределительной головкой. Нагнетание топлива производится с помощью двух противолежащих плунжеров, расположенных на распределительном валу. Плунжеры через ролики обегают профиль кулачковой обоймы и совершают возвратно-поступательное движение.

При движении плунжеров навстречу друг другу происходит рост давления топлива, после чего топливо по каналам распределительной головки и нагнетательным клапанам доставляется к форсункам соответствующих цилиндров.

Топливо к плунжеру (плунжерам) подается под небольшим давлением, которое создает топливоподкачивающий насос. В распределительных насосах топливоподкачивающий насос установлен на приводном валу в корпусе насоса. Конструктивно это может быть роторно-лопастной насос, шестеренный насос с внешним или внутренним зацеплением.

Смазка распределительного насоса высокого давления производится дизельным топливом, которое заполняет корпус насоса.

Магистральный топливный насос высокого давления.

Магистральный топливный насос высокого давления используется в аккумуляторной системе впрыска топлива Common Rail, где он выполняет функцию нагнетания топлива в топливную рампу. Магистральные ТНВД обеспечивают более высокое давление топлива (в современных системах впрыска порядка 180 МПА и более).

Конструктивно магистральный насос может иметь один, два или три плунжера. Привод плунжеров осуществляется с помощью кулачкового вала или кулачковой шайбы.

При вращении кулачкового вала (эксцентрика кулачковой шайбы) под действием возвратной пружины плунжер движется вниз. Увеличивается объем компрессионной камеры и уменьшается давление в ней. Под действием разряжения открывается впускной клапан, и топливо поступает в камеру.

Движение плунжера вверх сопровождается ростом давления в камере, впускной клапан закрывается. При определенном давлении открывается выпускной клапан и топливо подается в рампу.

Управление подачей топлива производится в зависимости от потребности двигателя с помощью клапана дозирования топлива. В нормальном положении клапан открыт. По сигналу электронного блока управления клапан закрывается на определенную величину, тем самым регулируется количество поступающего в компрессионную камеру топлива.

9. Трансмиссия. Двухвальные и трехвальные коробки передач. Гидротрансформаторы. Гидрообъемные передачи

Назначение. Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам. При этом передаваемый крутящий момент изменяется по величине и распределяется в определенном соотношении между ведущими колесами.

Крутящий момент на ведущих колесах автомобиля зависит от передаточного числа трансмиссии, которое равно отношению угловой скорости коленчатого вала двигателя к угловой скорости ведущих колес. Передаточное число трансмиссии выбирается в зависимости от назначения автомобиля, параметров его двигателя и требуемых динамических качеств.
