Оглавление

1.Определение объемов работ: 2

2.1.Составление габаритной схемы здания: 2

2.2. Подсчет объемов работ. 2

2.2.1. Составление ведомости сборных железобетонных конструкций: 2

2.2.2 Составление ведомости трудоемкости, машиноемкости и стоимости работ: 4

2.ВЫБОР ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ МОНТАЖА И МОНТАЖНЫХ КРАНОВ 7

2.1. Выбор общего метода производства работ и типов монтажных кранов 7

2.2.Определение потребного количества кранов 8

2.3. Выбор схемы расстановки кранов. 9

2.4. Выбор монтажных кранов 11

2.4.1. Определение требуемых технических параметров 11

2.4.2. Выбор кранов в программе «Краны» 17

3.Разработка технологических карт на монтаж 18

3.1. Составление технологических схем монтажа отдельных конструкций. 18

3.1.1.Монтаж колонн. 18

3.1.2.Монтаж стропильных ферм 20

3.1.3.Монтаж плит покрытия. 21

3.1.4.Монтаж наружных стеновых панелей. 24

3.2.Разработка календарного графика выполнения монтажных работ на объекте и графика движения рабочей силы 26

3.3 Контроль качества производства работ 27

3.4 Мероприятия по технике безопасности 29

Библиографический список 31

Задание состоит из следующих основных элементов:

• фундаменты под колонны;

• колонны;

• подкрановые балки;

• стропильные фермы, установленные непосредственно на колонны или на подстропильные балки (фермы);

• плиты перекрытия;

• стеновые панели.

1. Определение объемов работ:

Под объемами работ понимают:

1. Объемы конструктивных элементов;

2. Объемы трудоемкости и машиноёмкости работ;

3. Объемы трудоемкости сопутствующих работ.

1. Составление габаритной схемы здания:

Для правильного определения объемов работ согласно шифру задания выполнены следующие схемы:

1. Общая габаритная схема здания (рис. 1);

2. Подробный план одной УТС (рис. 2);

3. Поперечный разрез здания (рис. 3);

4. Вид здания сбоку с указанием раскладки стеновых панелей и расположения оконных проемов (рис. 4);

5. Вид здания с торца (фасад) с указанием раскладки стеновых панелей и расположения проемов ворот (рис. 5).

2.2. Подсчет объемов работ.

2.2.1. Составление ведомости сборных железобетонных конструкций:

Для определения объемов работ по монтажу строительных конструкций необходимо, пользуясь конструктивной схемой здания, составить ведомость сборных железобетонных конструкций (табл.1).

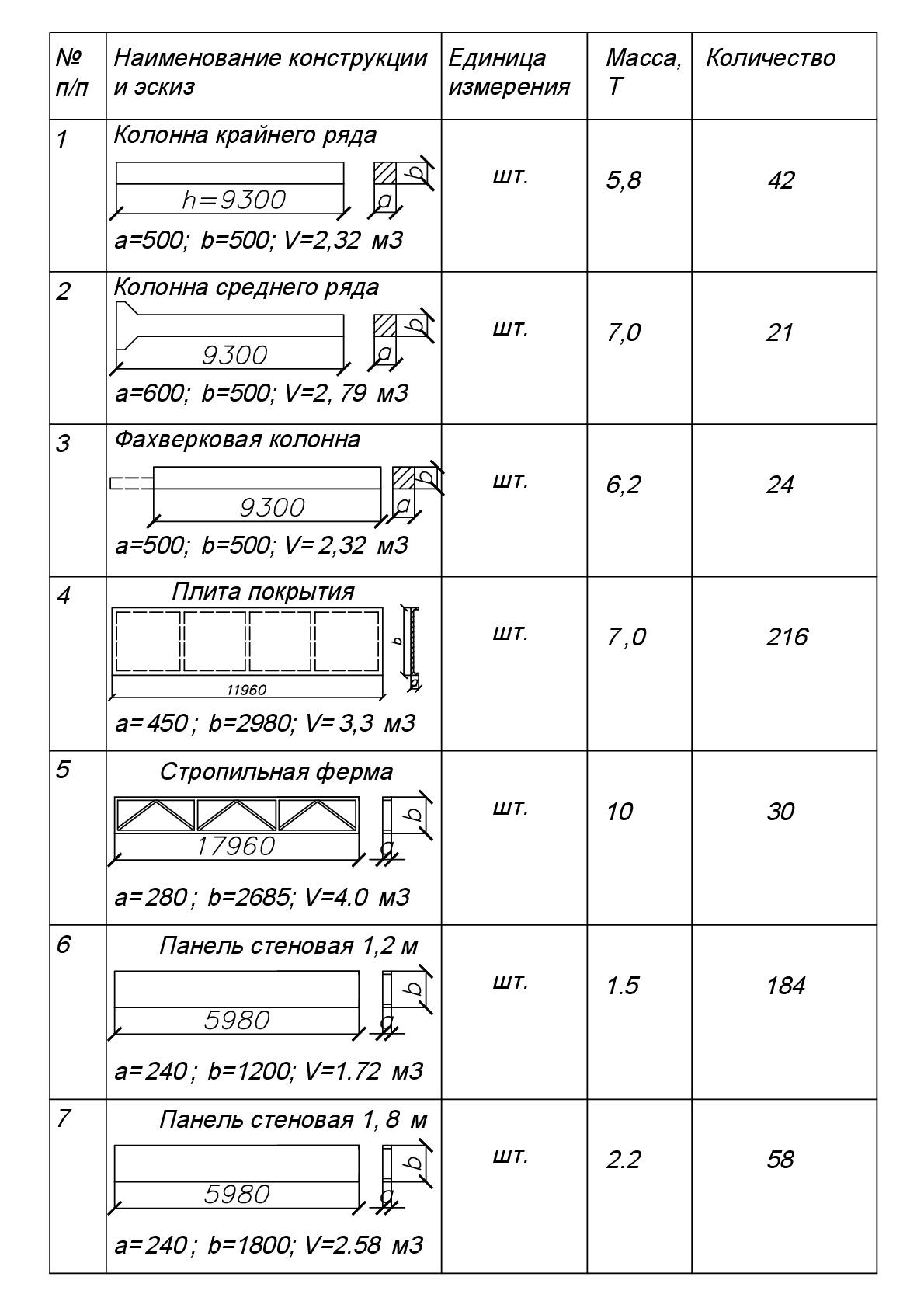

Таблица 1 – Ведомость сборных железобетонных конструкций

2.2.2 Составление ведомости трудоемкости, машиноемкости и стоимости работ:

На основании ведомости сборных железобетонных конструкций (табл. 1) и конструктивных схем здания (рис. 1, 2, 3, 4, 5) [см. Приложение 1] составлена ведомость трудоемкости и машиноемкости работ (табл. 2). В эту ведомость занесены потребные нормативы затрат труда в человеко-часах, машинного времени в машино-часах и стоимости монтажных работ на основании ЕНиР сборник 4 выпуск 1.

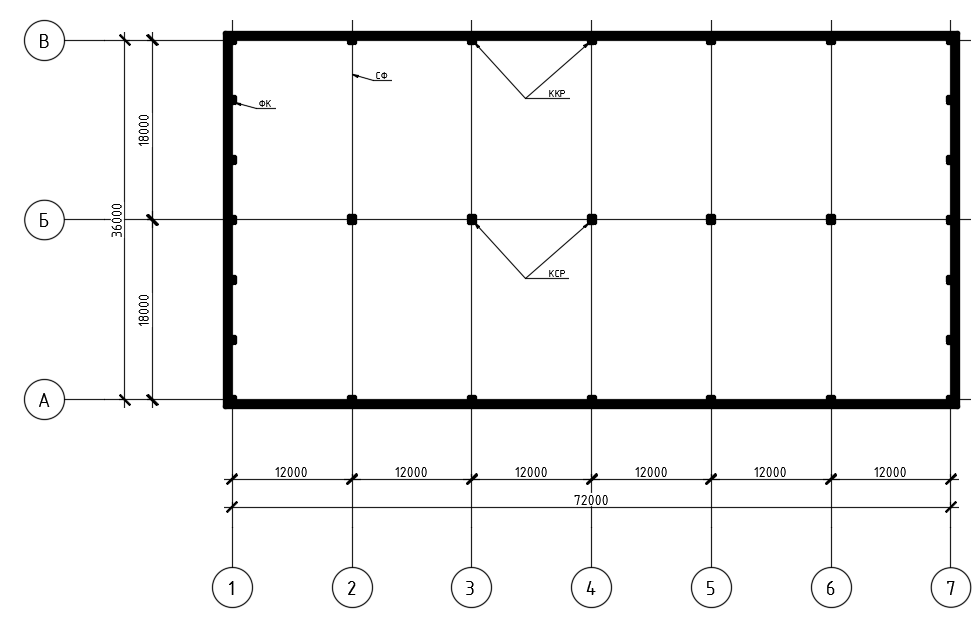

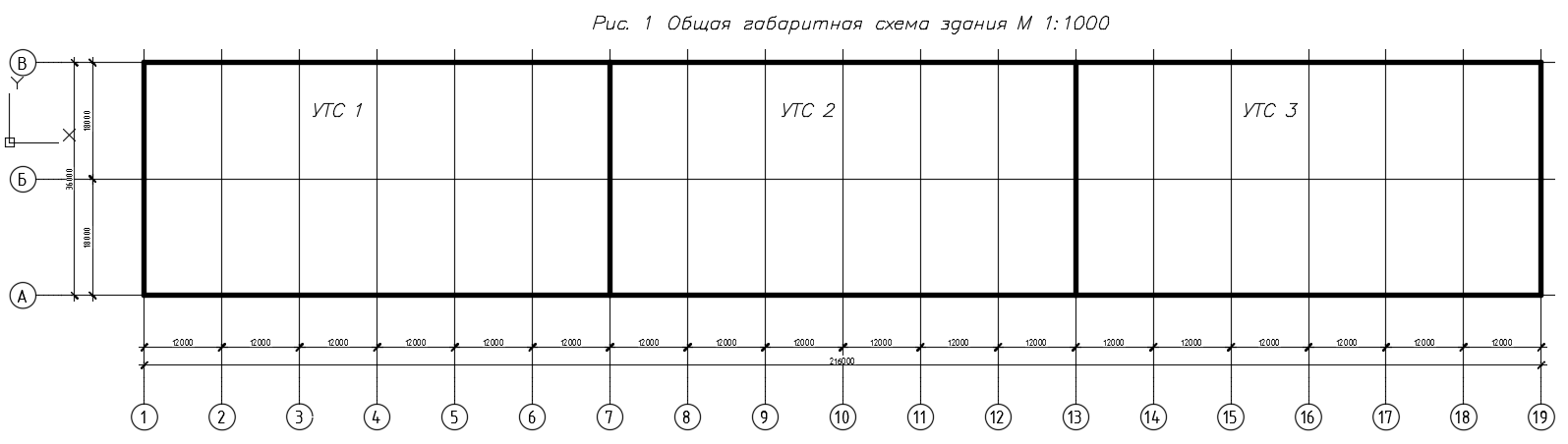

Рисунок 1- Общая габаритная схема здания

Рисунок 2- Подробный план 1 УТС

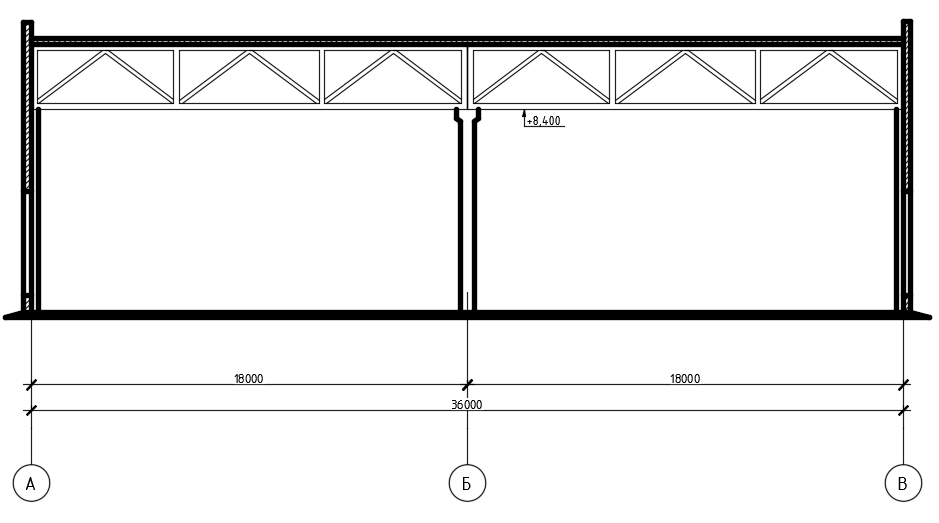

Рисунок 3- Поперечный разрез здания

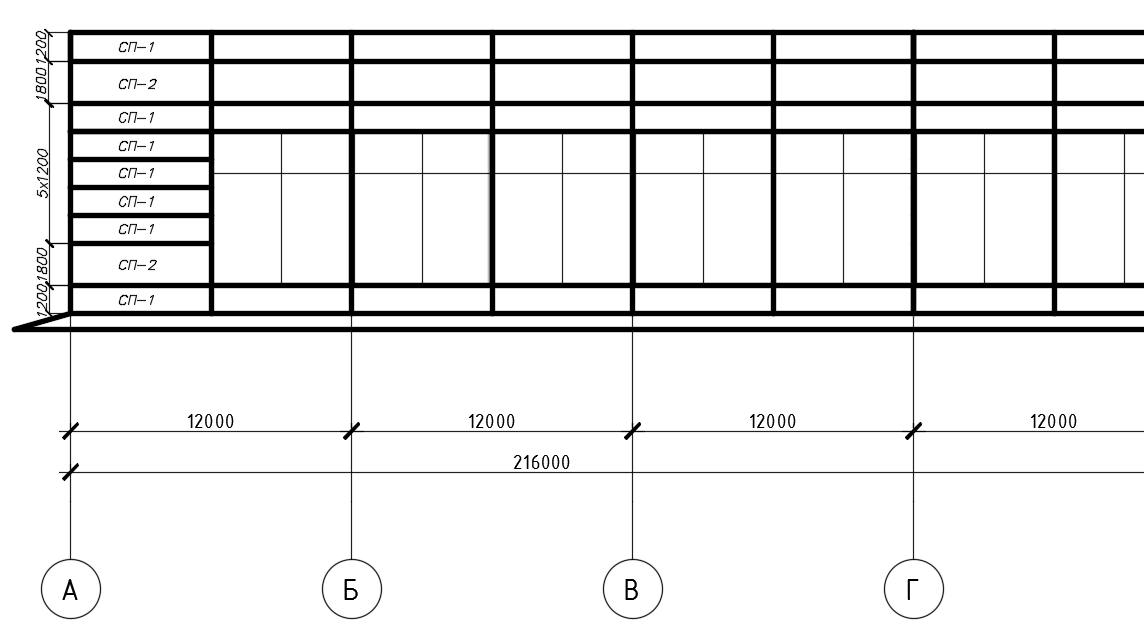

Рисунок 4- Фасад здания

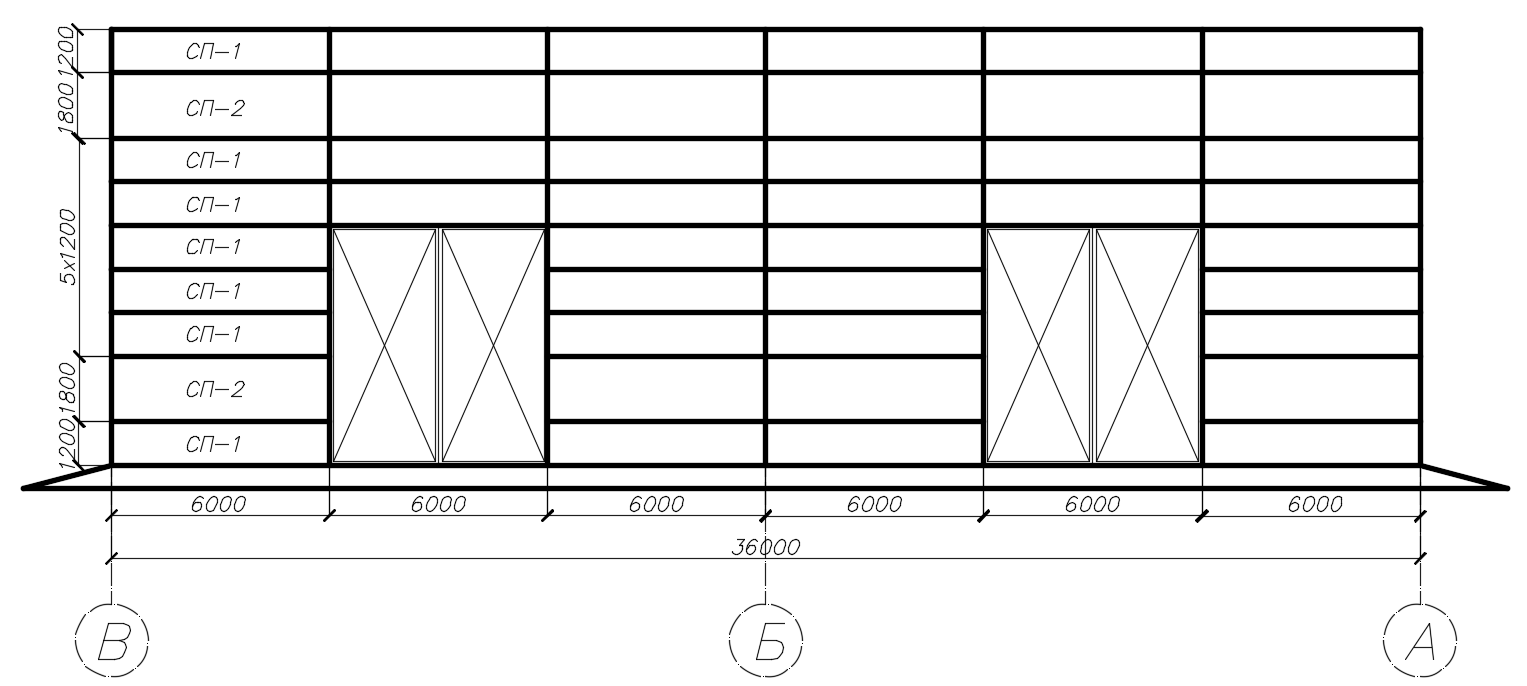

Рисунок 5- Фасад здания

Таблица 2 ведомость трудоемкости и машиноемкости работ

2. Выбор технологической схемы монтажа и монтажных кранов

2.1. Выбор общего метода производства работ и типов монтажных кранов

Эффективность производства монтажных работ в значительной мере зависит от правильного выбора типа крана.

Решая эту задачу, необходимо иметь в виду, что в результате анализа и обобщения опыта строительства для каждого типа крана установлена определенная область применения, в пределах которой данный тип крана может быть наиболее рационально использован. Так самоходные стреловые краны применяются преимущественно для монтажа одноэтажных промышленных зданий, небольших рассредоточенных объектов, так называемых линейных сооружений - опор контактных сетей и линий электропередач, же­лезнодорожных грузовых и пассажирских платформ, линейно-путевых зданий, малых искусственных сооружений, а также для монтажа кон­струкций при выполнении работ нулевого цикла.

Козловые краны большей частью используются для монтажа круп­нопанельных и объемноэлементных частей зданий (блок-комнат, блок-квартир), для крупноблочного монтажа конструкций со сборкой бло­ков на конвейере, на сосредоточенном строительстве при спокой­ном рельефе местности и простой конфигурации сооружения в пла­не, а также для монтажа одноэтажных и невысоких многоэтажных промышленных зданий.

Башенные краны в основном применяются для монтажа кон­струкций и подъема пакетированных грузов в многоэтажном строи­тельстве, а также для монтажа высоких промышленных одноэтажных зданий.

Мачтово-стреловые краны и их разновидности широко используются для монтажа: высотных сооружений (башен, доменных печей, ка­уперов).

Переносные краны малой грузоподъемности устанавливаются обычно, на строящемся объекте и работают в комплексе с наземны­ми монтажными кранами на монтаже навесных стеновых панелей, пилястров, оконных блоков и тому подобных конструктивных эле­ментов.

При выборе типа кранов следует особо серьезное внимание обратить на возможность сохранения, особенно в городах и дру­гих населенных пунктах, зеленых насаждений. Учитывая это, при наличии на строительной площадке зеленых насаждений необходимо ориентироваться не на рельсовые краны, перегон которых связан с вырубкой зеленых насаждений, а на более маневренные, хотя может быть и более дорогие, самоходные стреловые краны.

2. Определение потребного количества кранов

Потребное количество монтажных кранов определяется по формуле:

, (1)

где Т₀ - общее количество машино-смен работы крана, определяемое по таблице 2 (нормативное количество машино-часов работы крана для выполнения всего объема работ на объекте, деленное на количество часов в смене);

Т_дир - директивный срок монтажа строительных конструкций

Согласно СНиП директивный срок строительства принимают % от общего срока возведения здания. Для здания площадью 5…10 тыс. м² общий срок возведения равен 8 месяцев. Тогда

Т_дир = 0.3*240=72 дня;

n - количество смен работы крана в сутки

n = 2 смены;

k – коэффициент, учитывающий праздничные и выходные дни

k = 0.7.

Принимаем количество кранов равным 1.

3. Выбор схемы расстановки кранов.

Способ производства монтажа строительной конструкции выбирается в зависимости от конфигурации и размеров сооружения, возможности применения той или иной схемы монтажа, рельефа местности и других факторов.

Монтаж одноэтажного промышленного здания, как правило, ведется самоходными стреловыми кранами, отдельными частыми потоками.

Колонны, подкрановые балки и элементы покрытия самоходные краны устанавливают, располагаясь внутри здания.

2.4. Выбор монтажных кранов

2.4.1. Определение требуемых технических параметров

Решающее значение при выборе монтажных кранов имеют предъявленные к ним требования по грузоподъемности, вылету стрелы и высоте подъема грузового крюка.

Требование грузоподъемности должно удовлетворять следующему условию:

Где:

-грузоподъемность крана

-масса монтируемого элемента

- масса стропующих грузозахватных приспособлений

Требуемая высота подъема грузового крюка должна удовлетворять условию:

Где:

- высота подъема грузового крюка

- расстояние от уровня стоянки крана до опоры монтируемого элемента

- Запас между низом монтируемого элемента и опорой, на которую устанавливается элемент, =1,5 м.

-высота монтируемого элемента

- высота стропующих приспособлений.

Определение значение вылета стрелы определяется из расчетных схем. (см. рис. 9-12)

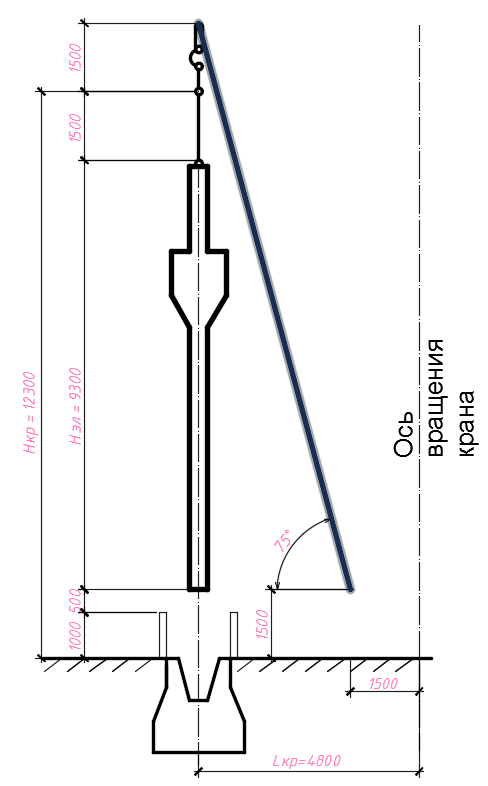

Рисунок 9 Расчетная схема для монтажа колонн.

- радиус, описываемый хвостовой частью крана, 3,0-4,5 м.

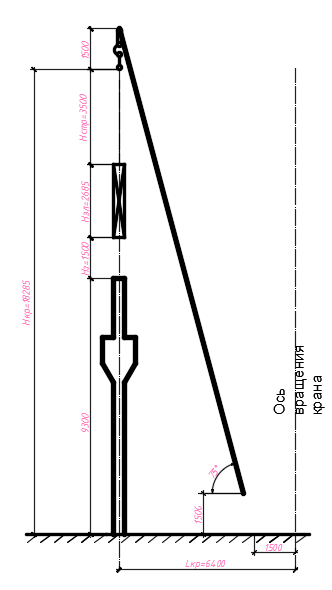

Рисунок 10 Расчетная схема для монтажа стропильных балок

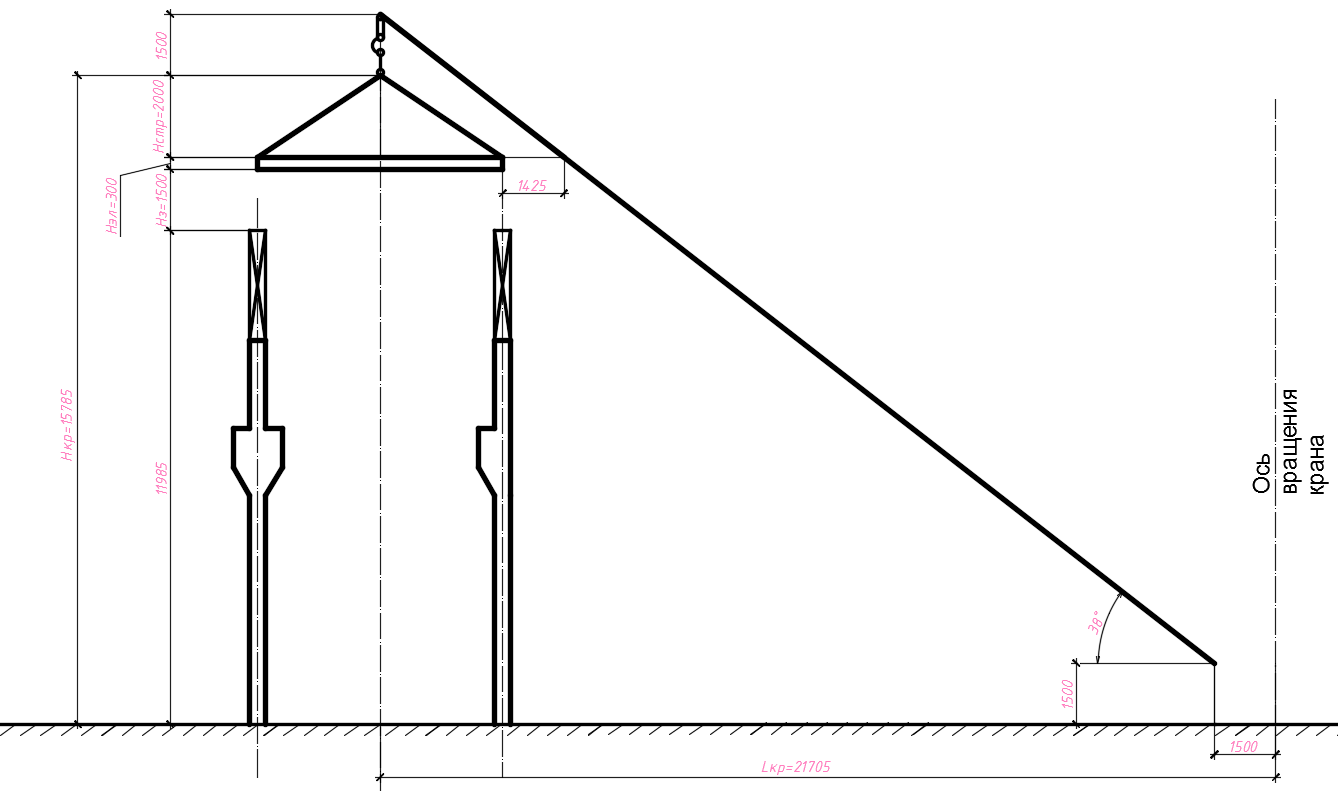

Рисунок 11- Расчетная схема для монтажа плит покрытия, развернутых вдоль стрелы

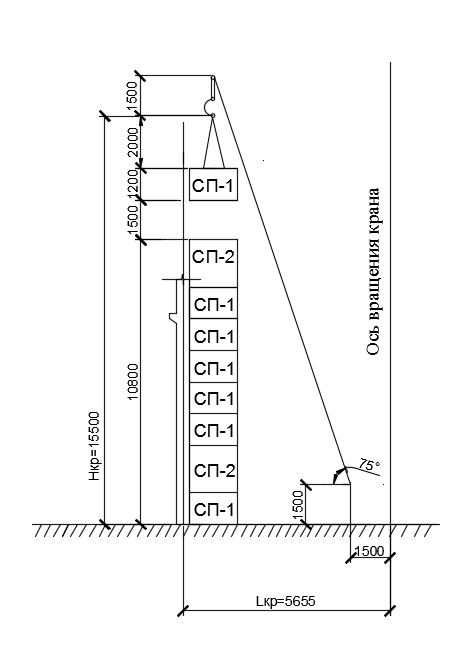

Рисунок 12- Расчетная схема для монтажа стеновых панелей
