4. Проектирование технологической карты на отсыпку насыпи самоходными скреперами из соседней выемки

5.1 Область применения

Технологическая карта предусматривает отсыпку насыпей из выем­ки при транспортировке грунта скреперами самоходными ДЗ-13А, с использованием толкача для повышения производительности с уплотнением до требуемого значения коэффициента уплотнения грунта с помощью уплотняющей машины. Разравнивание грунта производится бульдозером ДЗ-350. На чертеже приведена схема разработки насыпи с перемещением грунта в выемку самоходным скрепером.

5.2 Указания по технологии строительного процесса

Выбор марки скрепера

При распределении земляных масс предварительно выбран тип землеройно-транспортной машины (самоходный или прицепной скрепер). По прил. 3, табл. 15 мет. указ. ч. [1] приняты самоходные скреперы ДЗ-13А, q=15 м³, с базовым тягачом БелАЗ-531, которые обслуживаются одним трактором-толкачом Т-180.

Проектирование поперечных и продольных проходок

Рис. 1

На основе технических данных для выбранного скрепера и грунта запроектировано расположение проходок при разработке выемки.

Технология набора грунта в выемке

Ковш скрепера загружают и разгружают в процессе движения машины. Производительность скреперов повышается, если участок выемки, на котором набирается грунт, имеет небольшой уклон в сторону движения скрепера. Так как наш участок имеет уклон -0,005, то применяется зарезание по гребенчатой схеме (см. рис. 1), при которой ковш заглубляют в грунт и снова поднимают 3–4 раза, постепенно уменьшая глубину погружения ковша по мере его заполнения. (Рис. 1)

Технология транспортировки грунта скреперами

При возведении насыпей из выемки скрепер перемещает грунт в продольном направлении. При возведении насыпи скрепером из выемки выполняют следующие работы: рыхление грунта в выемке; разработку грунта в выемке и перемещение его в насыпь; разравнивание грунта в насыпи слоями требуемой толщины; послойное уплотнение грунта. В состав комплекта машин входят скреперы, рыхлители, бульдозеры, грунтоуплотняющие машины.

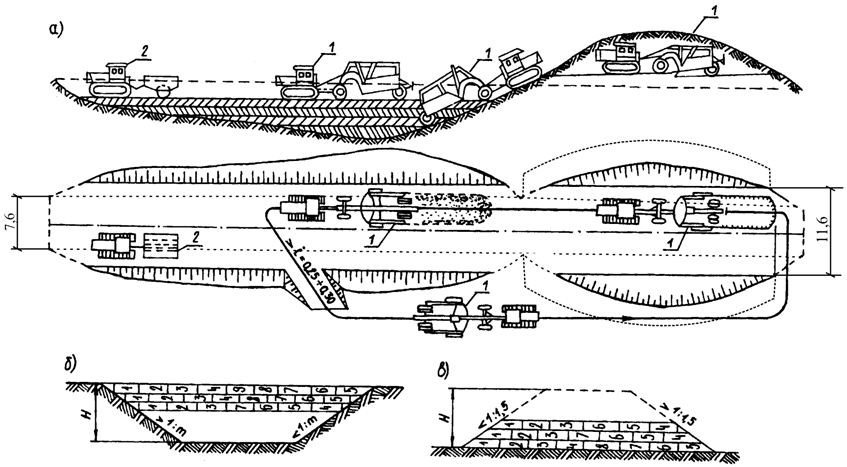

Набирают грунт и выгружают его на насыпи при движении скрепера по прямой линии, параллельной оси резерва и насыпи. Каждый слой отсыпают в насыпь от бровок к оси продольными полосами. Рыхление должно производиться либо одновременно с разработкой грунта, либо с некоторым опережением, но в объеме не более полусменной производительности работающих скреперов во избежание пересыхания грунта. При рыхлении важно избегать излишнего измельчения грунта, так как при этом возможно ухудшение условий наполнения ковша. В соответствии с правилами поточного производства работ, размер захватки по отсыпке грунта скрепером должен обеспечить возможность непрерывной работы скреперного комплекта в течение как минимум одной смены. Отсыпаемый участок насыпи желательно разделить на три захватки, на которых соответственно одновременно разными машинами будут производиться следующие работы: отсыпка грунта слоями скрепером; планировка грунта бульдозером; уплотнение грунта грунтоуплотняющей машиной. Если участок нельзя разбить на несколько захваток нужного размера, указанные выше циклы работ должны выполняться в разные рабочие смены. Схема работы машин показана на рис. 2,а. Последовательность проходок при разработке выемки и насыпи показана на рис. 2,б. Бульдозер и рыхлитель на рисунках не указан, 1- скрепер, 2 – уплотняющая машина.

Рис. 2

Техника безопасности

При работе на насыпи гусеницы трактора и колеса машины должны быть не ближе 1 м от края насыпи.

Во время движения скрепера запрещается устранять неисправности машины, регулировать и смазывать ее.

Скрепер запрещается использовать при разработке глинистых грунтов в дождливую погоду, при движении на подъем свыше 20° и при спуске свыше 30 , при поперечном уклоне местности превышающем 12°.

Машинист скрепера не должен делать резких поворотов агрегата, особенно на косогорах, что зачастую приводит к сползанию трактора.

При работе бульдозера запрещается во избежание поломки или опрокидывания машины поворачивать его загруженным или заглубленным в грунт отвалом. Около мест подземных сооружений разрешается работать только в присутствии мастера или производителя работ.

При продольном движении по свеженасыпанному грунту не разрешается приближаться к бровке насыпи ближе, чем на 1 м во избежание сползания бульдозера под откос.

Запрещается перемещать бульдозером грунт на подъем более 15° и под уклон более 30°, а также выдвигать отвал за бровку откоса выемки при сталкивании грунта под откос.

5.3 Указания по организации труда рабочих

Возведение насыпи производится в две смены, в целях более полной загрузки машин и механизмов. В начале каждой смены машинисты и водители машин обязаны проверить готовность машин к работе, устранить мелкие неисправности, заправить машину горючим и водой. А в конце смены сообщить механику (помощнику машиниста) о замеченных неисправностях. Участок производства работ обеспечивается вагончиками для мастера, кладовой инструмента и инвентаря, отдыха рабочих и приема пищи, а также питьевой и технической водой, медицинской аптечкой, средствами связи.

Состав бригады: 2 машиниста 6-ого разряда для работы на скреперах ДЗ-13А, машинист 4-ого и помощник тракториста 2-ого разряда для работе на рыхлителе ДЗ-113, машинист 6-ого разряда для работы на бульдозере ДЗ-350, тракторист 4-ого разряда для работы на толкаче Т-180 и машинист 4-ого разряда для работы на трамбующей машине Д-471.

5.4 Материально-технические ресурсы

Материально-технические ресурсы включают ведущие и комплектующие машины и механизмы, геодезические инструменты, инвентарь, определяемые на основе разработанных ранее технологических процессов и представленные в табличной форме. Машины подобраны по прил. 3 [1] и собраны в Табл. 3.

Табл. 3

5.5 График выполнения производственного процесса

На основании разработанной ранее технологии и организации строительного процесса в типовой технологической карте обычно приводится почасовой график выполнения работ в течение смены. В условиях курсового проектирования, вместо указанного графика, я разрабатываю календарный график производства земляных работ на весь заданный участок.

5.6 Калькуляция затрат труда

Основными нормативными документами для составления калькуляции затрат труда обычно являются нормы времени и расценки в соответствии со сборниками ЕНиР, ВНиР, ценниками и другие. Учитывая, что при разработке первой части проекта я использую графики единичной стоимости производства земляных работ, калькуляцию затрат труда не составляю.

5.7 Технико-экономические показатели

Технико-экономические показатели определяются на основании календарного графика производства земляных работ и их стоимости, подсчитанной во второй части проекта. Учитывая, что при разработке первой части проекта я использую графики единичной стоимости производства земляных работ, калькуляцию затрат труда не составляю.

5. Технология производства подготовительных работ

Перед началом строительства необходимо выполнить комплекс работ по подготовке строительной площадки. Состав работ носит общий характер для гражданского и промышленного строительства, но зависит от местных условий площадки, её расположения на рельефе и в городской застройке, времени года и вида строительства (новое, расширение, реконструкция). Подготовительные работы разделяются на внеплощадочные и внутриплощадочные.

К внеплощадочным можно отнести: строительство подъездных дорог; инженерные сети и сооружения на них; вскрышные работы на карьерах, отвалах, резервах; создание строительной инфраструктуры (предприятия стройиндустрии, городок строителей, база механизации, склады и т.д.).

Внутриплощадочные работы: устройство геодезической разбивочной основы; расчистка территории; предварительная вертикальная планировка; водопонижение и водоотвод; перенос транзитных коммуникаций и устройство основных внутриплощадочных инженерных сетей; установка инвентарных зданий и технологических сооружений; мероприятия по охране окружающей среды; ограждение и освещение строительной площадки.

Проектные решения по подготовительным работам разрабатываются в ПОС и ППР. Внутриплощадочные работы выполняются генподрядной строительной организацией после заключения хозяйственного договора с заказчиком и получения разрешения на строительство.

Устройство геодезической основы

Геодезическая разбивочная основа создаётся на площадке в виде развитой сети закреплённых знаками пунктов, определяющих положение объекта на местности. Она должна обеспечивать исходными данными последующие построения и измерения на всех этапах строительства. В состав основы входит: создание опорной геодезической сети, разбивка зданий и сооружений на местности, закрепление осей и устройство обноски.

Опорная геодезическая основа создаётся в виде:

а) строительной сетки (с размерами сторон 50…400м, в зависимости от плотности застройки), продольных и поперечных осей, определяющих положение на местности зданий и сооружений и их габариты. Создаётся для строительства крупных промышленных предприятий, жилых микрорайонов, групп зданий и сооружений.

б) красных линий, продольных и поперечных осей, определяющих положение на местности зданий и сооружений. Создаётся для отдельных строительных объектов.

в) сетей триангуляции или трилатерации (измерение сторон треугольников с помощью дальномеров), с привязанными к ним основными осями сооружений. Применяется при строительстве крупных линейных сооружений (мостов, плотин и др.).

г) полигонометрических или теодолитных ходов вдоль трассы и осей сооружений. Создаётся при строительстве дорог, трубопроводов и других подобных сооружений.

Геодезическую разбивочную основу следует создавать в виде замкнутых полигонов или отдельных нивелирных ходов так, чтобы отметки были получены не менее чем от двух реперов геодезической сети. Пункты основы следует совмещать с пунктами, определяющими положение объекта в плане. Точность построения геодезической разбивочной основы следует принимать, руководствуясь величинами допустимых средних квадратических погрешностей угловых, линейных и высотных измерений, например:

- угловые измерения 5…3011;

- линейные измерения 1/2000…1/50 000;

- высотное обоснование (отметки) 2…5мм.

Основа выполняется плановая и высотная в абсолютных единицах измерений. При необходимости вводится условная система координат и высот. Знаки геодезической разбивочной основы должны быть нанесены на стройгенплан.

Геодезическая основа сдаётся заказчиком подрядчику не менее чем за 10 дней до начала строительства (СМР). Подрядчику передаются:

- пункты строительной сетки, красных линий, триангуляции, теодолитных и нивелирных ходов в виде каталогов или ведомостей;
