Задание 4.
Манипулятор

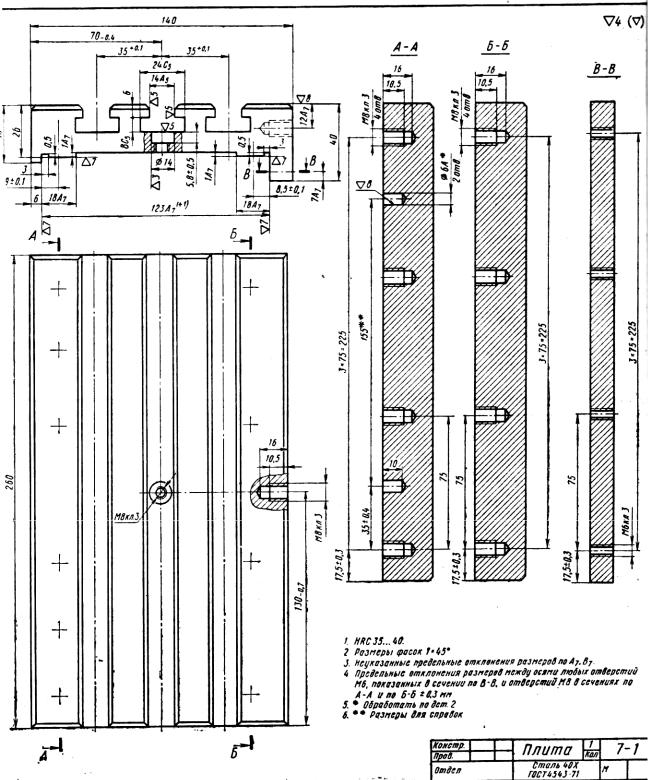

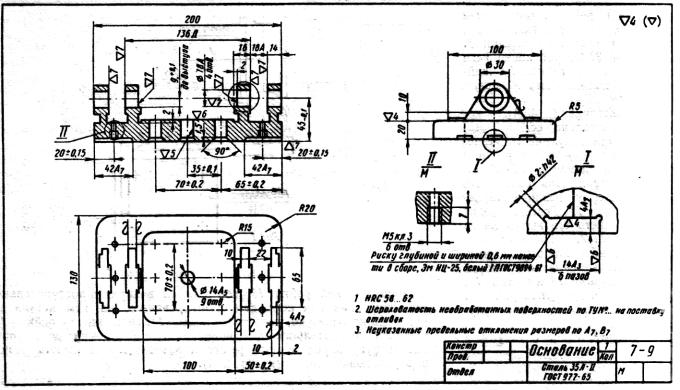

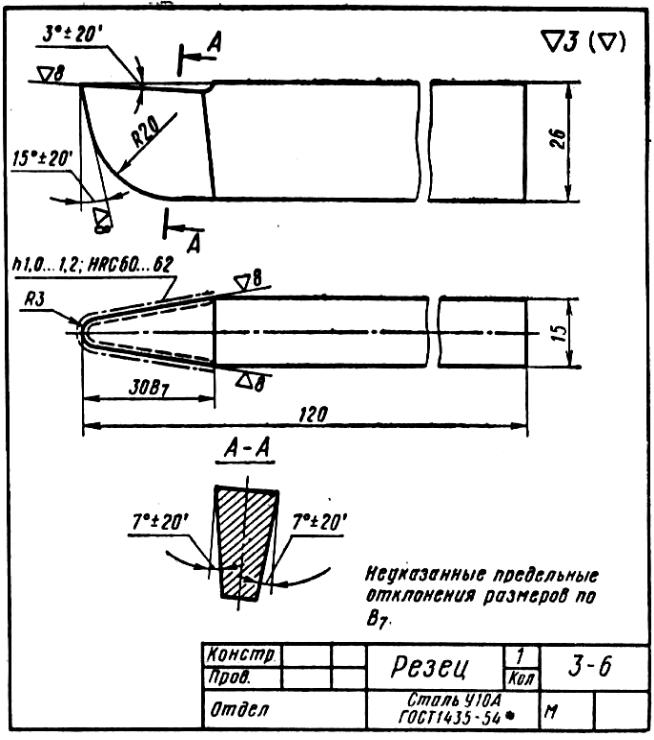

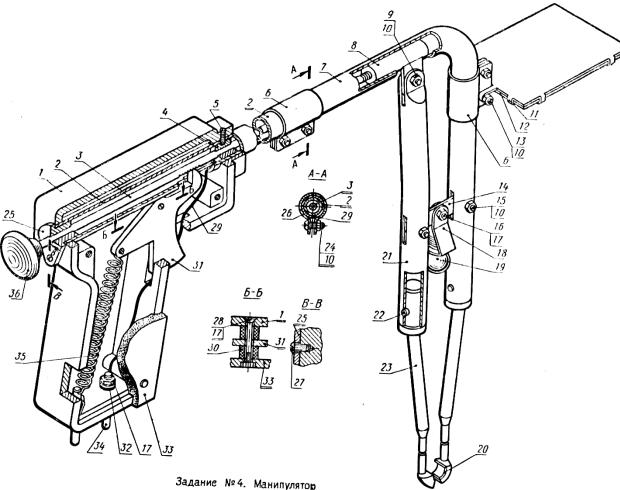

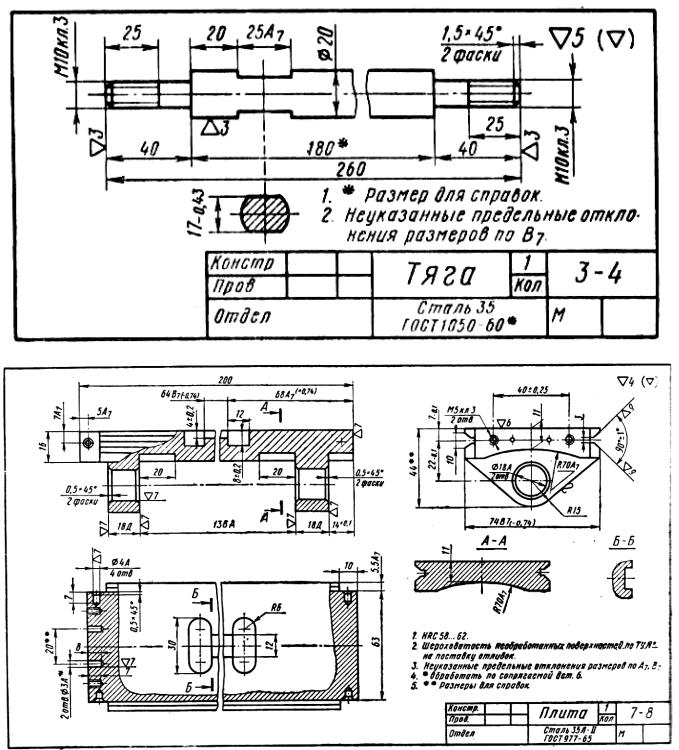

Выполнить сборочный чертеж манипулятора по рабочим чертежам его деталей и описанию. Масштаб сборочного чертежа 2:1.
Чертеж выполнить в одной проекции (главный вид) с полезными разрезами. На сборочном чертеже коробку дет. 1 расположить так, как она изображена на главном виде рабочего чертежа детали. Для уяснения соединений между отдельными деталями выполнить необходимые дополнительные разрезы и сечения. Приступая к выполнению сборочного чертежа, ознакомьтесь с конструкцией каждой детали и со всеми обозначениями на рабочих чертежах.
Прим еч ани е. Чертежи деталей 5, 9, 10, 12, 13, 15, 16, 17, 19, 20, 22, 24, 27, 28, 29 и 32 не даны: детали 9, 13, 15, 16, 24 и. 27 — винты, ГОСТ 17473—72; дет. 5 — винт, ГОСТ 1476—64*; детали 10 и 17 — гайки, ГОСТ 5915—70; дет. 22 — штифт 4С, ГОСТ 3128—70; дет. 28 — винт,
ГОСТ 17475—72; дет. 32 — шайба, ГОСТ 11371—68*; дет. 19 — лампочка 3,5 В; дет. 12 —
зеркало 50 X 70; дет. 29 — провод МШ Ал: l = 2000, d= 0,75 мм; дет. 20 — прокладка кожаная (вырезается по месту).
