Задание № 17

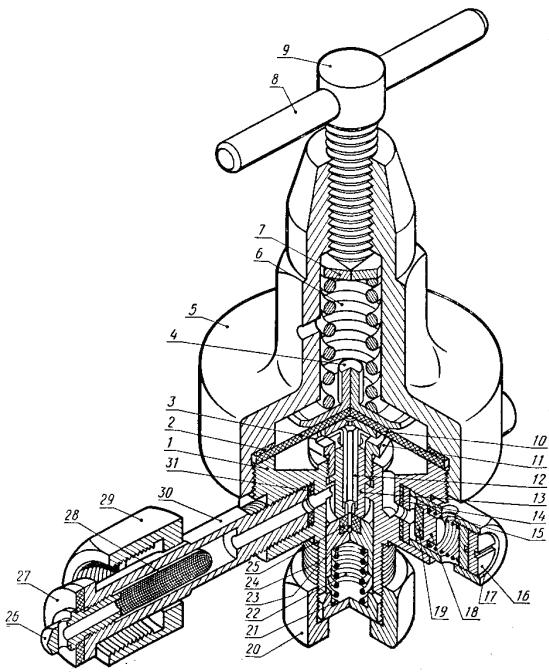

Кислородный редуктор

Выполнить сборочный чертеж редуктора по рабочим чертежам его деталей и описанию устройства. На главном виде сборочного чертежа корпус / расположить так, как он изображен на главном виде рабочего чертежа детали. Масштаб сборочного чертежа 1:1. Приступая к выполнению сборочного чертежа, ознакомьтесь с конструкцией каждой детали и со всеми обозначениями на рабочих чертежах.

Прим еч ани е. Рабочие чертежи деталей 2, 3, 8, 14, 19, 23, 25, 27 и 31 не даны: дет. 2

—прокладка Ø 50/60Х 1 из фибры; дет. 3 — диафрагма Ø 60Х Х2,5 из резины; дет. 8 —штифт 8Пр22аХ80, ГОСТ 3128—70; дет. 14 — прокладка Ø 4/14X2 из фибры; дет. 19 — пробка Ø 9X3
