Материал: ТКП-самостоятельная

Задание № 14 Штамп для выдавливания деталей.

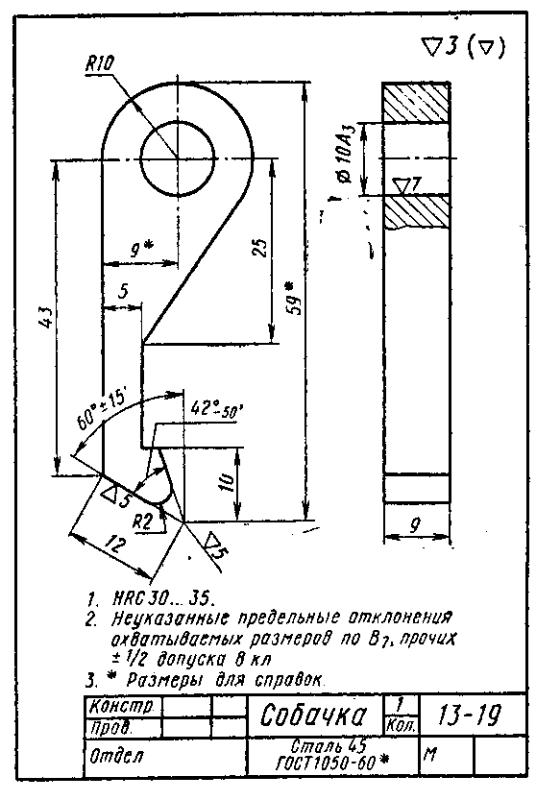

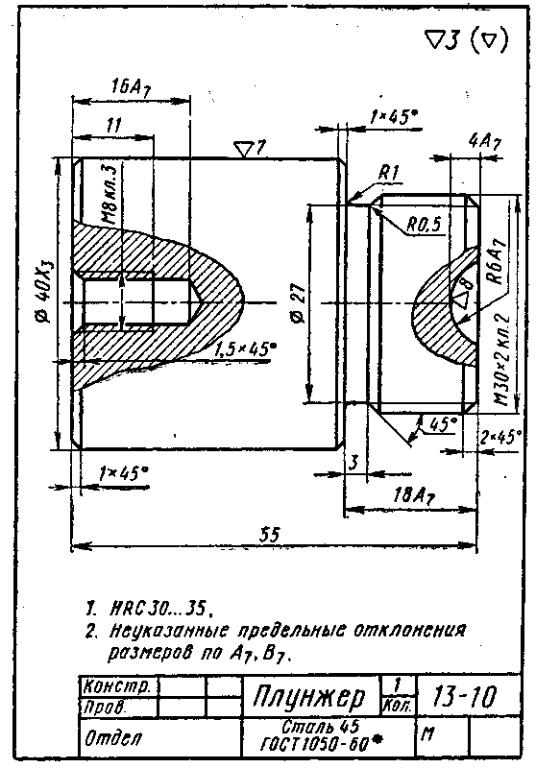

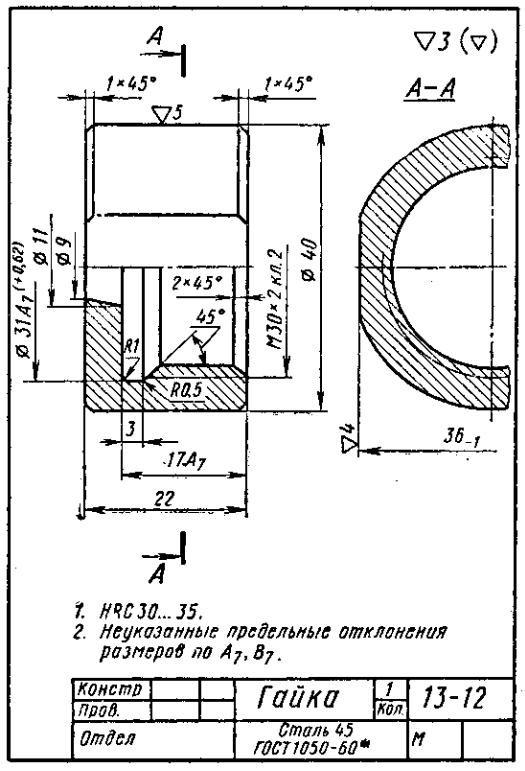

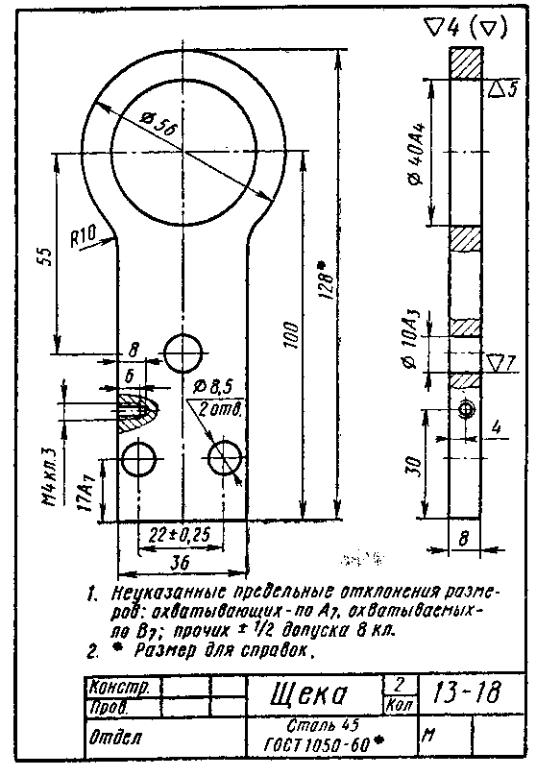

Выполнить сборочный чертеж штампа по рабочим чертежам его деталей и описанию устройства. Установить необходимое число проекций. Масштаб чертежа 1:1.

Прим еч ани е. Чертежи деталей 2, 4, 10, 18, 24 и 25 не даны. Их следует найти в технических справочниках по указанным ГОСТам: дет. 2 — винт М 10X60, ГОСТ 1491—72; дет. 4 — гайка М10, ГОСТ 5927—70; дет. 10 — штифт цилиндрический 10ГХ70, ГОСТ 3128— 70; дет. 18 — винт М10Х70, ГОСТ 1491—72; дет. 24 — штифт цилиндрический 10ГХ60, ГОСТ 3128—70; дет. 25 — штифт цилиндрический 8ГХ30, ГОСТ 3128—70.

Обозначения стандартных деталей в спецификации сборочного чертежа должны отвечать условным обозначениям, принятым в соответствующих ГОСТах.

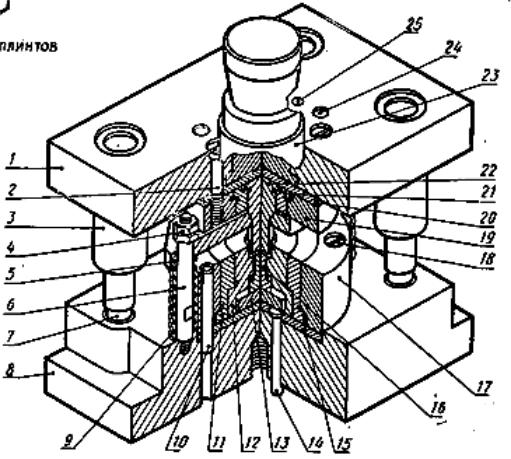

Назначение и устройство штампа. Штампы такой конструкции могут служить для холодной штамповки небольших алюминиевых деталей методом выдавливания (с возможным обратным выдавливанием) на кривошипных прессах. Штамп, чертежи деталей которого приведены в задании, предназначен для выдавливания алюминиевых колпачков, изображенных на рис. 1. Штамп состоит из подвижной (верхней) и неподвижной (нижней) частей. Нижнюю часть собирают так. В отверстия Ø10 основания 8 забивают сверху на глубину 15—20 мм штифты 10. На штифты надевают прокладку 15 и укладывают в расточку Ø130 основания 8 так, чтобы отверстия Ø8,5 деталей 8 и 15 совпали. В эти отверстия головками вверх пропускают пальцы 14. Сверху на них и прокладку 15 кладут
