По таблице энтальпий исходя из  определяем

Точка IV







По таблице энтальпий исходя из  определяем

Точка VI





Тепловой баланс воздухоподогревателя(Точка V)





 - коэффициент

избытка воздуха на выходе из воздухоподогревателя

Сведение теплового баланса котла











Полученное процентное соотношение соответствует условиям [1], следовательно можно продолжать расчёт дальше.

Но так как , чего быть не может, проводим расчёт по данным конструктивным размерам.

Поверочный расчёт котельного пучка

Рисунок 5 - Схема котельного пучка

Конструктивные данные котельного пучка приведены в таблице 1.

Пояснение: Путём двух расчётов по представленной ниже методике, была найдена температура, при которой количество теплоты воспринятое котельным пучком по уравнению теплового баланса равна количеству теплоты воспринятое котельным пучком по уравнению теплопередачи. Берутся две разные температуры газов за фестоном с разницей 500 и 600, температура 523 является искомой.

Таблица 9

№

Параметр

Расчётная формула или способ её определения

Расчёт

Численное значение

1

Температура газов на выходе υ’ ,

Из расчёта фестона

1068

2

Энтальпия h’, кДж/кг

h- υ таблица

19460

3

Температура газов за КП υ” ,

1068- 545

545

4


h- υ таблица

8529

5

Количество теплоты воспринятое КП по уравнению теплового баланса , кДж/кг

h’-h”)

0,9947(19045-8529)

7460

6

Температурный напор ∆ ,

554

7

Расчётная скорость дымовых газов  , м/с

4,18

8

Средняя температура дымовых газов υ ,

806,5

9

Коэффициент теплоотдачи , ккал/*час*

По номограмме 5[1]


30

10

Коэффициент теплоотдачи излучением , ккал/*час*

По номограмме 8[1]


48

11

Коэффициент теплоотдачи , ккал/*час*


78

12

Коэффициент тепловой эффективности Ѱ

const


0,6

13

Коэффициент теплоотдачи k , ккал/*час*

Ѱ*


46,8

14

Количество теплоты воспринятое КП по уравнению теплопередачи , кДж/кг

7620

15

Расхождение между  и , %

1,53


Вывод: Расхождение между  и  меньше 5%, что допустимо.

Поверочный расчёт пароперегревателя

Конструктивные данные пароперегревателя приведены в таблице 1.

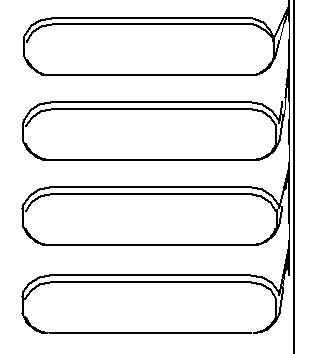

Рисунок 6 - Схема пароперегревателя

Пояснение: Путём двух расчётов по представленной ниже методике, была найдена температура, при которой количество теплоты воспринятое котельным пучком по уравнению теплового баланса равна количеству теплоты воспринятое котельным пучком по уравнению теплопередачи. Берутся две разные температуры газов за фестоном с разницей 50 и 150, температура 409 является искомой.

Таблица 10

№

Параметр

Расчётная формула или способ её определения

Расчёт

Численное значение

1

Температура газов на входе υ’ ,

Из расчёта котельного пучка

523

2

Энтальпия h’, кДж/кг

h- υ таблица

8529

3

Температура газов за пароперегревателем υ” ,

523- 114

409

4

Энтальпия h”, кДж/кг

h- υ таблица

6950

5

Количество теплоты воспринятое ПП по уравнению теплового баланса , кДж/кг

h’-h”)

0,9947(8529-6950)

1973

6

Температурный напор ∆ ,

264

7

Расчётная скорость дымовых газов  , м/с

7,45

8

Средняя температура дымовых газов υ ,

466

9

Коэффициент теплоотдачи , ккал/*час*

По номограмме 5[1]


71

10

Коэффициент теплоотдачи от стенки к пару , ккал/*час*

По номограмме 8[1]


695

11

Коэффициент тепловой эффективности Ѱ

const


0,6

12

Коэффициент теплоотдачи k , ккал/*час*

38,73

13

Количество теплоты воспринятое ПП по уравнению теплопередачи , кДж/кг

2040

14

Расхождение между  и , %

1,81


Вывод: Расхождение между  и  меньше 5%, что допустимо.

Поверочный расчёт воздухоподогревателя

Конструктивные данные пароперегревателя приведены в таблице 1.

Рисунок 3 - Схема воздухоподогревателя

Пояснение: Путём двух расчётов по представленной ниже методике, была найдена температура, при которой количество теплоты воспринятое воздухоподогревателем по уравнению теплового баланса равна количеству теплоты воспринятое воздухоподогревателем по уравнению теплопередачи. Берутся две разные температуры газов за фестоном с разницей 50 и 150, температура 409 является искомой.

Таблица 11

№

Параметр

Расчётная формула или способ её определения

Расчёт

Численное значение

1

Температура газов на выходе υ” ,

Принимаем

250

2

Температура воздуха на выходе  ,

Принимаем

220

3

Энтальпия газов за ВП h’’, кДж/кг

h- υ таблица

4354

4

Энтальпия воздуха за ВП , кДж/кг

h- υ таблица

3817

5

Энтальпия холодного воздуха воздуха за ВП , кДж/кг

h- υ таблица

375

6

Действительный расход воздуха

1,1-0,05

1,05

7

Количество теплоты воспринятое ВП по уравнению теплового баланса , кДж/кг

1,06*(3817-375)

3648

8

Средняя температура газов, ,

329,5

9

Средняя температура воздуха, ,

125

10

Температурный напор ∆ ,

204,5

11

Расчётная скорость газов  , м/с

10,1

12

Расчётная скорость воздуха  , м/с

8,8

13

Средняя температура дымовых газов υ ,

227,3

14

Коэффициент теплоотдачи от газов к стенке , ккал/*час*

По номограмме 5[1]


54,1

15

Коэффициент теплоотдачи от стенки к воздуху , ккал/*час*

По номограмме 8[1]


116,3

16

Коэффициент тепловой эффективности Ѱ

const


0,85

17

Коэффициент теплоотдачи k , ккал/*час*

31,41

18

Количество теплоты воспринятое ВП по уравнению теплопередачи , кДж/кг

3739

19

Расхождение между  и , %

2,5


Вывод: Расхождение между  и  меньше 5%, что допустимо

Расчёт экономайзера показал

Заключение

1.      В данном курсовом проекте был произведён расчёт котельного агрегата Е-50-14-194 Г. В результате поверочного расчёта топочной камеры была определена температура газов на выходе из неё: . А также после расчёта фестона была найдена температура газов после прохода через него:

2.      После проведения расчёта распределений тепловосприятий по газовому тракту было определено:

3.        ,

4.         ,

5.        ,

6.        ,

7.        ,

8.        .

.        Составление теплового баланса показало погрешность .

.        КПД котельного агрегата составляет

Список использованных источников

1. Акимов Ю.И. , Васильев А.В. , Антропов Г. В.“Тепловой расчет котлоагрегатов”: учебное пособие, СГТУ, Саратов,

. Липов Ю.М., Самойлов Ю.В., Виленский Т.В., “Компоновка и тепловой расчет парового котла”: учебное пособие для вузов. - М.: Энергоиздат,

. Ривкин С.Л., Александров А.А., “Термодинамические свойства воды и водяного пара“: справочник. -М.: Энергоатомиздат, 1984.

4. Качев А.И., “Паровые котлы малой и средней мощности ”: отраслевой каталог 20-90-07. М.: ЦНИИТЭИ, 1990.
