АВТОНОМНОЕ УЧЕРЕЖДЕНИЕ СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
ХАНТЫ-МАНСИЙСКОГО АВТОНОМНОГО ОКРУГА-ЮГРЫ
«СУРГУТСКИЙ
ПРОФЕССИОНАЛЬНЫЙ КОЛЛЕДЖ»
Курсовая работа
Тема: ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ СТРОПИЛЬНОЙ ФЕРМЫ
Изделие:
МАКЕТ УЗЛА СТРОПИЛЬНОЙ ФЕРМЫ
Выполнил Макаров О.А.
Руководитель работы Востриков Сергей Александрович
Содержание
Введение
. Конструкторская документация
.1 Назначение
.2 Условия работы конструкции
.3 Требования к изделию
.4 Конструкция фермы
.5 Основные материалы
. Технологическая документация
.1 Выбор марки стали основного материала
.2 Описание свариваемости основного материала
.3 Выбор сварочных материалов
.4 Выбор сварочного оборудования
.5 Режимы сварки
.6 Технологический процесс сборки и сварки изделия
. Виды применяемого контроля
. Техника безопасности при выполнении сварочных работ
Заключение
Источники
информации
Введение

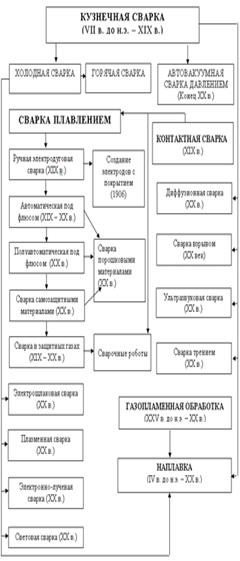

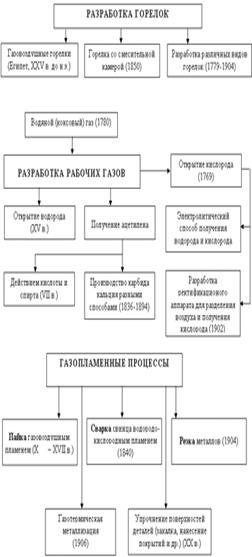

Создание электродуговой сварки. У истоков создания электродуговой сварки
стояли выдающиеся русские ученые: В.В. Петров, Н.Н. Бенардос и Н.Г. Славянов,
прославившие Россию крупнейшими изобретениями второй половины XIX в., которые
до наших дней не утратили своего значения.

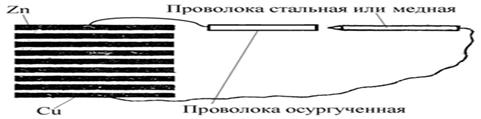

Рис. 1. Схема опытов В.В. Петрова
Василию Владимировичу Петрову принадлежит честь открытия электродугового разряда. В 1802 г., через три года после создания итальянским физиком А. Вольта нового источника, способного давать электрическую энергию в результате химических реакций, профессор петербургской Медико-хирургической академии В.В. Петров построил самый крупный для того времени источник тока - батарею из 4200 пар медных и цинковых кружков, проложенных бумагой, смоченной водным раствором нашатыря. Однако открытие В.В. Петрова значительно опередило свое время. До практического применения электрической дуги для сварки и резки металлов потребовалось около 80 лет.
Надо было появиться на свет другому русскому умельцу-самородку, Николаю Николаевичу Бенардосу, который на основании электрической дуги и достижений мировой электротехники создал принципиально новый способ сварки и резки металлов - электродуговой.
Н.Н. Бенардос сделал большое количество оригинальных изобретений, многие
из которых не потеряли значения и сейчас.

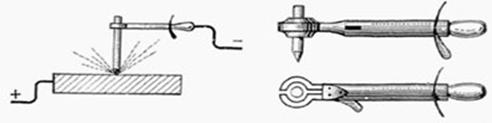

Рис. 2. Принципиальная схема сварки угольным электродом.
Большое количество изобретений сделал он и в области электротехники. И самым важным из них, принесшим ему мировую славу, явился разработанный им в 1882 г. способ электродуговой сварки. После детальной проработки способа Н.Н. Бенардос получил на него патенты в Англии, Бельгии, Германии, Италии, России, США, Франции, Швеции и других странах.
Для практического использования изобретения Н.Н. Бенардос детально разработал различные приспособления и отдельные технологические приемы:
разработаны типы сварных соединений (встык, внахлестку, заклепками и т.д.), применяемые и в настоящее время;
В 90-х гг. XIX в. дуговая сварка успешно применяется в России и за рубежом.
Почти одновременно с Н.Н. Бенардосом работал другой крупнейший изобретатель - Н.Г. Славянов, много сделавший для развития дуговой сварки.
Николай
Гавриилович Славянов (5 мая <#"795402.files/image005.jpg">
Характеристика
углеродистых сталей. Сварка низкоуглеродистой стали.
Сталь углеродистая обыкновенного качества изготовляется согласно ГОСТ 380-94 трех групп: А - поставляемая по механическим свойствам; Б - поставляемая по химическому составу и В - поставляемая по химическому составу и механическим свойствам. Химический состав стали группы В такой же, как у стали группы Б. В зависимости от степени раскисления сталь изготовляется кипящей (кп), полуспокойной (пс) и спокойной (сп). Эти буквы ставятся при обозначении марок стали (ВСтЗкп, ВСтЗпс и т.д.).
Наиболее пригодной для сварных конструкций является низкоуглеродистая сталь марок ВСтЗпс, ВСтЗсп, ВСтЗГпс и СтЗГсп, которые поставляются с гарантией свариваемости.
Сталь марок ВСт4 и ВСтб - сред - не углеродистая и марки ВСтб - высокоуглеродистая. Содержание С, Si и Мп в стали приведено в табл. 1. Цифра 3 (ВСтЗсп) обозначает категорию стали, гарантирующую величину ударной вязкости при температуре +20 и -20 °С.
Кроме углеродистой стали обыкновенного качества изготовляется сталь углеродистая качественная конструкционная по ГОСТ 1050-74. Ее насчитывается 24 марки - от 08 кп до 60. В строительных конструкциях иногда применяют конструкционную низкоуглеродистую сталь марок 10, 15, 20. Цифры, обозначающие марки стали, показывают среднее содержание в ней углерода в сотых долях процента
В
настоящее время применяют прокат из стали углеродистой свариваемой для
строительных конструкций. Изготовленный в виде листов, полос, уголков, балок
<#"795402.files/image007.jpg">
При изготовлении был выбран сварочный выпрямитель ВД-306 Э-5 предназначенный для ручной дуговой сварки, резки и наплавки (ММА) малоуглеродистых, низколегированных и коррозионно-стойких сталей штучными покрытыми электродами.
Сварочный аппарат ВД-306 Э-5 состоит из трёхфазного силового трансформатора с подвижными первичными катушками, диодного модуля, вентилятора, пусковой и защитной аппаратуры, основания с колёсами, кожуха. Выпрямитель имеет два диапазона регулирования сварочного тока - диапазон малых и больших токов. Регулировка сварочного тока производится вращением ручки ходового винта, перемещающего подвижные катушки.
Сварка производится электродами любых типов - сварочными электродами постоянного тока (УОНИИ-13/55 или УОНИ-13/55), универсальными электродами (АНО-4С, МР-3, ОЗС-12) и специальными электродами.
Сварочный выпрямитель ВД-306 Э-5.
Мощный и надежный сварочный аппарат.
Достоинства сварочного выпрямителя ВД-306 Э-5:
точная настройка сварочного тока в 2-х диапазонах;
стабильное горение дуги на малых токах (от 45 А);
высокое качество сварки и надежность;
амперметр для контроля сварочного тока.
Область применения сварочного аппарата ВД-306 Э-5: промышленная сварка
различных металлоконструкций в строительстве.
Характеристика сварочного выпрямителя ВД-306Э-5.
|
№ |
Наименование параметра |
Значение |
||
|
1 |
Номинальное напряжение питающей сети, трехфазного переменного тока, В |
380 |
||
|
2 |
Номинальная частота, Гц |
50 |
Максимальный первичный ток, А |
35 |
|
4 |
Номинальное рабочее напряжение, В |
32 |
||
|
5 |
Напряжение холостого хода, В |
60-70 |
||
|
6 |
Пределы регулирования сварочного тока, А диапазон малых токов диапазон больших токов |
30-125 125-315 |
||
|
7 |
Продолжительность цикла сварки, мин |
5 |
||
|
8 |
Отношение продолжительности рабочего периода к продолжительности цикла (ПВ), % |
60 |
||
|
9 |
Потребляемая мощность не более, кВА |
24 |
||
|
10 |
Масса не более, кг |
90 |
.5 Режимы сварки
Режим - совокупность контролируемых параметров, при которых обеспечивается устойчивое горение дуги и получение швов заданных размеров, форм и свойств.
Параметры сварки выбирают так, чтобы получить сварные соединения, лишенные дефектов формирования шва и структуры.
Повышение скорости сварки сопровождается ухудшением формирования сварного
шва, которое проявляется в образовании подрезов, несплавлений и других дефектов
формирования шва. Главная причина образования этих дефектов - разрыв во времени
между проплавлением и заполнением образовавшейся канавки жидким металлом ванны.
Диаметр электрода выбирают
|
S, мм |
1…2 |
3…5 |
4…10 |
12…24 |
30…60 |
|
d, мм |
2…3 |
3…4 |
4…5 |
5…6 |
6 и более |
В зависимости от толщины свариваемого металла, положения, в котором выполняется сварка, а также от вида соединения и формы подготовленных кромок под сварку. При сварке встык "листов стали толщиной до 4 мм в нижнем положении диаметр электрода обычно берется равным толщине свариваемого металла. При сварке стали большей толщины используют электроды диаметром 4-6 мм при условии обеспечения полного провара соединяемых деталей и правильного формирования шва.
Вывод: толщина свариваемых деталей 5мм, следовательно диаметр электрода 3мм. Сила сварочного тока в основном зависит от диаметра электрода, а также от длины его рабочей части, состава покрытия, положения шва в пространстве. Чем больше ток, тем выше производительность, т. е. больше наплавляется металла. Однако при чрезмерном для данного диаметра электрода токе электрод быстро нагревается выше допустимого предела, что приводит к снижению качества шва и повышенному разбрызгиванию.
Силу сварочного тока обычно устанавливают в зависимости от выбранного
диаметра электрода. При сварке швов в нижнем положении силу сварочного тока
подсчитывают, пользуясь эмпирическими формулами
или
тогда:
Где: К-коэффициент, зависящий от диаметра электрода;
- диаметр электрода, мм.
Рассмотрим значения K с учетом
|
|
2 |
3 |
4 |
5 |
6 |
|
K |
25…30 |
30…45 |
35…50 |
40…50 |
45…60 |
При сварке на вертикальной плоскости силу тока уменьшаю на 10…15%, а в потолочном положении - на 15…20% по свариванию со значением, выбранным для нижнего положения.
Дополнение: Значения величины тока уточняются по данным паспорта электродов.
Род и полярность тока также влияют на форму и размеры шва. При сварке постоянным током обратной полярности глубина провара на 40-50% больше, чем постоянным током прямой полярности, что объясняется различным количеством теплоты, выделяющейся на аноде и катоде. При сварке переменным током глубина провара на 15-20% меньше, чем При сварке постоянным током обратной полярности.
Напряжение определяет, главным образом, ширину шва. На глубину провара напряжение оказывает весьма незначительное влияние. Если при увеличении напряжения скорость сварки увеличить, ширина шва уменьшится.
Исходя из режимов сварки (св. ток = 90 -135А) выбран электрододержатель I
типа.
.6 Технологический процесс сборки и сварки изделия
Организация рабочего места сварщика: на рабочем месте сварщика должно находиться всё необходимое для работы. Это сварочный стол, стул, молоток для отбивания шлака, металлическая щётка, шкаф для просушки электродов и специальный пенал для хранения электродов чтобы удобно было пользоваться ими, освещение. По противопожарной безопасности: ящик с песком, лопата, огнетушитель порошковый.
Материал хранится на складе на стеллажах.
Решетчатые конструкции состоят из элементов прокатного и составного профиля, соединяемых между собой в узлах. Основными элементами ферм являются пояса, а в мачтах и колоннах - опорные стойки, соединенные между собой стержнями решетки (раскосами, стойками, распорками и связями). Фермы бывают плоские, у которых составляющие ее стержни лежат в одной плоскости, и пространственные, составленные из нескольких плоских. Сборка и сварка плоских ферм производится преимущественно на стеллажах или на козлах, хорошо выверенных по уровню. Процесс сборки плоской фермы выполняется примерно в такой последовательности:
. На стеллажах, пользуясь фиксаторами, ограничителями и закрепляющими устройствами, выкладывают согласно чертежу первые ветви верхнего и нижнего пояса фермы.
3. Проверяют правильность положения поясов и узловых точек, измеряя линейкой или струной по направлению стоек, раскосов и связей их теоретическую длину между взаимно противоположными точками и одновременно наносят на косынках риски по направлению элементов решетки. 4. Выкладывают первые ветви стоек и раскосов, и, ориентируясь по совпадению рисок на косынках и на концах стержней решетки, прижимают стержни к косынкам и ставят прихватки.
5. Кантуют собранную ветвь фермы на 180°, выкладывают согласно чертежу прокладки на поясах и элементах решетки, прижимают их и прихватывают. 6. Выкладывают вторые ветви поясов, стоек, раскосов и связей, ориентируясь по первой ветви каждого элемента, прижимают их и прихватывают к косынкам и прокладкам. 7. Производят сварку собранной фермы. Сварку узлов начинают от середины фермы и ведут симметрично к ее концам. В каждом узле сначала приваривают косынки к поясам, а затем стойки и раскосы к косынкам.
8. Кантуют второй раз ферму на 180° и производят в таком же порядке сварку узлов со стороны первых ветвей поясов, стоек и раскосов.
Если после выполнения рабочих операций по сборке фермы, указанных в п. 4, произвести на первой ветви сварку узлов, как описано в п. 7, то вторая кантовка фермы станет излишней. При этом деформация фермы из ее плоскости после сварки узлов на первой ветви будет увеличена и возможно потребуется правка ее. После выполнения сварки узлов на второй ветви фермы (после ее кантовки) эта деформация станет значительно меньше.
9. После сварки всех швов ферма подвергается заключительным операциям, по окончании которых поступает в склад готовой продукции.
Помимо описанной сборки и сварки плоской фермы, в зависимости от наличия
технологической оснастки и её характера, ход сборочно-сварочных операций может
быть изменен, однако порядок сварки узлов всегда следует вести от середины
фермы к ее концам. При изготовлении пространственной решетчатой конструкции ее
разбивают на плоские фермы, которые могут быть собраны и сварены описанным выше
способом. Затем сваренные плоские фермы соединяются связями и свариваются. В
процессе сварки пространственной решетчатой конструкции необходимо ее несколько
раз кантовать для сварки узлов со всех сторон. Если габаритные размеры
решетчатой конструкции не слишком велики, то сборку и сварку целесообразно
выполнять в специальном поворотном кантователе. Это облегчает доступ к
наложению швов и уменьшает трудоемкость выполнения кантовки.
