Материал: Технологические процессы и технические средства для глубинно-насосной эксплуатации нефтяных скважин

♦ Маркировка насосных штанг с 1972 г. (ГОСТ 3877–68, ГОСТ

4И, 8А, 9Б, 1А – дата выпуска штанг (цифры – год изготовления, буквы – кварталы);

С– термическая обработка штанг (закалка, отпуск); 31, 782, 516, 321 – номер плавки; 3 – сталь марки 15Х2ГМФ (ТУ26-16-269–89);

С– сталь марки 12ХЗГФАБ (ТУЗ-РГ104–95);

4И, 8А, 9Б, 1А – дата выпуска штанг (цифры – год изготовления, буквы – кварталы);

С – термическая обработка штанг (закалка, отпуск); 31, 782, 516, 321 – номер плавки.

♦ Государственный знак качества по ГОСТ 19–67 введен на Пермском машиностроительном заводе им. В.И. Ленина в марте 1976 г. и отменен в марте 1987 г.

М– товарный знак Пермского машиностроительного завода им. В.И. ЛенинаимашиностроительногозаводаОАО«Мотовилихинскиезаводы», г. Пермь; Б – товарный знак ООО «БЕЛКАМ» ОАО «Мотовилихинские заво-

ды», г. Пермь.

♦ Маркировка насосных штанг по стандартуAPI: Сторона квадрата штанги;

C, D – класс штанги;

3/4”; 7/8”; 19; 22 – условный диаметр; 05; 08 – месяц выпуска штанги; 99; 00 – год выпуска штанги. Противоположная сторона штанги: 1.7 – цеховой литер;

М, Б (ООО «БЕЛКАМ») – товарный знак предприятия-изготовителя; Т – термоулучшение:

105. 625,008 – номер плавки.

296

2.0. Маркировка насосных штанг, изготовитель завод им. л-та Шмидта (г. Баку)

♦Ш – товарный знак завода им. л-та Шмидта;

♦2НМ – сталь марки 20Н2М;

♦У – сталь 40 (ГОСТ 13877–80) я;

♦Н7 – сталь марки 20Н2М, обработанная синтетическими шлаками;

♦Н3 – сталь марки 15НЗМА;

♦Н – сталь марки 20Н2М (ГОСТ 13877–80);

♦Р – сталь марки 15НЗМА (ГОСТ 13877–80);

♦А0, Б8, Г7, И9, IA – дата выпуска штанг (буква – квартал, цифры – год изготовления);

♦435, 400, 500, 430, 380, 480, 590, 402 – номер плавки

♦Т – штанга, упрочненная нагревом ТВЧ (Примечание: до 1972 г. букву «Т» выбивали на третьей стороне квадрата);

♦И – накатанная резьба.

Примечание. До 1972 г. букву «И» выбивали на четвёртой стороне квадрата.

♦ Высота букв и цифр – 8 мм по ГОСТ 13877–68;

297

Обозначение вида термообработки по ГОСТ 13877–68:

♦Т – для штанг и муфт подвергнутых поверхностной термической обработке ТВЧ;

♦С – для штанг, прошедших закалку и высокий отпуск;

♦Высота букв «Т» или «С» не менее 5 мм (по ГОСТ 13877–68);

♦Для штанг прошедших нормализацию с отпуском обозначение вида термообработки отсутствует.

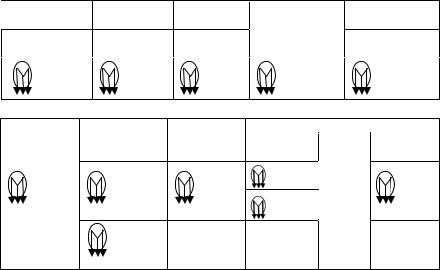

♦Товарный знак Очёрского машзавода;

♦40У – углеродистая сталь марки 40 (улучшенная);

♦Н – сталь марки 20Н3МА (ГОСТ 113877–68), ( ГОСТ 113877–80);

♦НЗ – сталь марки 15НЗМА (ГОСТ 1 13877–58);

♦Р – сталь марки 15НЗМА (ГОСТ 1 13877–80);

♦ОБ, 6И, 0А, 1А – дата выпуска штанг (цифра – год изготовления, буква – квартал);

♦891, 724, 625, 321 – номер плавки;

298

♦19, 22 – условный диаметр штанги;

♦изв. № 2227 от 13.031985 г. – введена маркировка условного диаметра штанги на стороне квадрата с указанием товарного знака;

♦изв. № 122 от 11.12.1985 г. – введена маркировка условного диаметра штанги на стороне квадрата указанием марки стали и в конце строки;

♦государственный Знак качества по ГОСТ 19–67. Введён на Очёрском машзаводе в 1972 г., отменен с 01.01.1987 г. Изображение государственного знака качества, исполненнное поверхностным деформированием, нанесено на торец штанги;

♦изв. № 84 от 18.12.1987 г. – введена маркировка условного диаметра штанги на стороне квадрата с указанием марки стали и в начале строки;

♦изв. № 70 от 31.07.1989 г. – введена маркировка условного диаметра штанги на стороне квадрата с указанием условного диаметра и даты выпуска штанги.

Примечание. Шрифт ПО-6 в 1990 г. (изв. ШН № 8).

♦Маркировка насосных штанг по стандартуAPI:

Сторона квадрата: 3/4", 7/8", 19,22 – условный диаметр штанги; C; D – класс штанги;

0;1; 97;00 – год выпуска штанги; А; Г – квартал выпуска штанги.

Противоположная сторона квадрата: товарный знак предприятия;

– 533,080; 421; 033; 905; 117 – номер плавки.

4.0. Маркировка насосных штанг, изготовитель ОАО «Серовский металлургический комбинат», г. Серов

Условная маркировка насосных штанг, изготовитель: ОАО «Серовский металлургический комбинат» (пример: 19У6Г 9ИТ)

♦Сторона квадрата; 19 – условный диаметр штанги; У – сталь 40;

6 – год выпуска штанги (1996 год);

Б – квартал выпуска штанги.

♦Противоположная сторона квадрата:– товарный знак;

9ИТ – внутрипроизводственное обозначение.

Примечание. Вышеуказанная маркировка касается сварных насосных штанг производства ОАО «Серовский металлургический комбинат».

299
