Техническое обслуживание и ремонт коробки передач автомобиля ВАЗ-2190

ВВЕДЕНИЕ

 Granta - бюджетный переднеприводный автомобиль, разработанный Волжским автомобильным заводом на базе Lada Kalina. Серийное производство стартовало 16 мая 2011 года. Продажи начались в конце декабря 2011 года. В линейке продукции «АвтоВАЗа» этот автомобиль заменил «классику» и семейство «Samara». В отличие от более компактной «Калины», являющейся типичным представителем В-класса, новинку АвтоВАЗа по габаритам можно отнести к C-классу. Изначально проект (внутризаводское обозначение автомобиля - ВАЗ-2190) имел рабочее название «Low cost» (низкая стоимость). Название для автомобиля было выбрано из нескольких тысяч вариантов, присланных в рамках объявленного АвтоВАЗом конкурса «Народному автомобилю - народное название». Победителем конкурса стал житель Красноярска Павел Захаров, в качестве награды автору названия Lada Granta в ходе Московского автосалона 2010 года была торжественно вручена Lada Kalina.

В марте 2011 г. АвтоВАЗ подписал соглашение со словенской компанией «TPV Group» на производство и поставку компанией автомобильных сидений на модели «Lada Granta». Премьера автомобиля состоялась 11 мая 2011 года в рамках Съезда Союза машиностроителей России в Тольятти.

мая 2011 г. на конвейере АвтоВАЗа началась сборка автомобилей Lada Granta в тестовом режиме. Начало серийного производства новинки было начато в октябре 2011 года. За это время на Волжском автозаводе была отработана технология выпуска новой модели. Выпуск топовой комплектации седана Lada Granta начнётся летом 2012 года. Она будет оснащаться 98-сильным мотором.

На московском автосалоне АвтоВАЗ пообещали показать автомобиль Lada Granta, который оснащён автоматической коробкой передач. Серийное производство автомобилей с данным типом трансмиссии было запущено в середине 2012 года. Новая модификация оснащается четырёхступенчатой автоматической коробкой от японской компании Jatco. Продажи машины начались с лета 2012 года. Автомобиль предлагается покупателям в новых комплектации.

В конце мая 2013 года «АвтоВАЗ» отозвал несколько десятков тысяч проданных автомобилей Lada Granta в связи с обнаруженными проблемами в тормозной системе.

Цель работы: систематизация закрепление и расширение теоретических заданий по устройству, техническому обслуживанию и ремонту коробки передач автомобиля ВАЗ-2190 и правила проверки исправности цистерны и резервуара.

Для достижения цели поставлены задачи:

развить навыки самостоятельной работы с учебной технической и справочной литературой, нормативными документами;

овладеть навыками самостоятельного анализа при определении всего комплекса мероприятий при техническом обслуживании и ремонте коробки передач автомобиля ВАЗ-2190;

рассмотреть порядок по определению основных неисправностей и методу их устранения.

1. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ КОРОБКИ ПЕРЕДАЧ ВАЗ-2190

1.1 Назначение и устройство коробки передач ВАЗ-2190

Коробка передач служит для изменения крутящегося момента, передаваемого от коленчатого вала двигателя к карданному валу, для движения автомобиля задним и передним ходом, изменения скорости, мощности и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля при движении его по инерции.

В шестереночной передачи, состоящей из дух шестерен, из которых меньшая является ведущей, а большая ведомой, крутящий момент на ведомой шестерне будит большим во столько раз, во столько число зубьев ведомой шестерне будит больше числа зубьев ведущей шестерни.

Передаточное число - отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни, обратное отношению их частот вращения.

Если в передачи участвуют несколько пар шестерен, то общие число получается умножением передаточных чисел всех пар шестерен, участвующих в передачи.

Для получения крутящего момента, различно по величине и необходимого для работы автомобиля в разных условиях, в коробке передач имеется насколько пар шестерен с различным передаточным числом.

Передаточные числа автомобиля ВАЗ-2190

Первая-7,440; Вторая -4,100; Третья -2,290; Четвертая -1,470; Пятая -1,000

Задний ход-7,090

Если между ведущей и ведомой шестернями поместить промежуточную шестерню и через нее передать крутящий момент, то ведомая шестерня изменит направление движения на обратное.

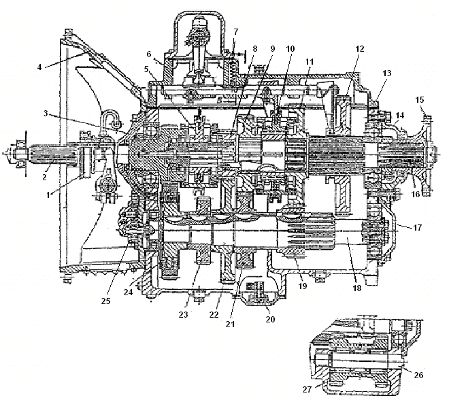

Рисунок 1 - Коробка передач: 1-муфта выключения сцепления; 2 - ведущий вал; 3-крышка подшипника ведомого вала; 4 - картер сцепления; 5 - синхронизатор IV и V передач; 6 - верхняя крышка; 7 - пружина с шариком фиксатора; 8 - шестерня IV передачи на ведомом валу; 9 - шестерня III передачи; 10 - синхронизатор II и III передач; 11 - шестерня II передачи; 12 - шестерня I передачу и заднего хода; 13 - картер; 14 - крышка подшипников; 15 - фланец крепления кардана; 16 - ведомый вал; 18 - промежуточный вал; 19 - шестерня I передачи промежуточного вала; 20 - заборщик масляного насоса; 21 -шестерни 3 передачи; 22 - шестерня V передачи; 23 - шестерня привода отбора мощности;24 - шестерня постоянного зацепления; 25 - масляный насос; 26 - ось блока шестерен заднего хода; 27- блок шестерен заднего хода.

1.2 Основные неисправности коробки передач автомобиля, причины их возникновения и способы устранения

Таблица 1- неисправности коробки передач, причины и способы их устранения

1.3 Техническое обслуживание коробки передач автомобиля

Для предотвращения неисправностей коробки передач коробки техническим обслуживанием предусмотрены следующие работы:

- проверка работы и наружный осмотр картеров (ежедневно);

- контроль температуры картера (при осмотре в пути и при ежедневном техническом обслуживании автомобиля);

- проверка крепления коробок (ежедневно) и плотности прилегания крышек (при ТО-1, ТО-2 и ТО-3);

- проверка отсутствия подтекания масла (ежедневно), уровня масла (при ТО-2) и смена масла;

 проверка состояния тяг управления раздаточной коробкой (ежедневно) и регулировка тяг включения переднего ведущего моста (при ТО-2);

- проверка состояния шестерен (приурочивается к ТО-3).

Уровень масла в коробке передач и в раздаточной коробке проверяют, вывертывая пробку наполнительного отверстия.

Смена масла производится согласно картам смазки, а при подготовке автомобиля к новому сезону эксплуатации летнее масло заменяется зимним (или наоборот) независимо от срока работы автомобиля.

Порядок смены масла: слить через нижнее (спускное) отверстие старое масло; залить в коробку керосин до уровня бокового (наполнительного) отверстия; поднять домкратами ведущие мосты с одной стороны; включить первую передачу; запустить двигатель и дать ему поработать на малых оборотах 1-2 минуты; промыв коробку передач, слить керосин; залить в картер до уровня наполнительного отверстия свежее масло.

Для смазки коробки передач и раздаточной коробки применяют полугустые масла, указанные в карте смазки или заводской инструкции по данному автомобилю. Обычно рекомендуются масла трансмиссионные автотракторные - летнее и зимнее.

Одновременно со сменой масла рекомендуется снять крышку коробки передач и проверить зубья шестерен. Устанавливая крышку на место, надо следить за тем, чтобы все каретки и рычаг занимали нейтральное положение и каждая вилка переключения вошла в выточку своей каретки.

Умелое пользование коробкой передач намного увеличивает срок ее службы. Особенно вредно переводить рычаг при включенном сцеплении, переключать с низших передач на высшие, не задерживая рычаг в нейтральном положении, переключать с высших передач на низшие при большой скорости движения автомобиля, включать передачи заднего хода при движении автомобиля вперед и передачи переднего хода при движении автомобиля назад.

Ежедневное обслуживание:

Проверить работу коробку передач при движении.

Первое техническое обслуживание:

проверить и, если нужно закрепить коробку передач и картер сцепления.

проверить и, если нужно долить масло до уровня.

проверить коробку передач после обслуживания.

Второе техническое обслуживание:

провести углубленный осмотр коробки передач.

закрепить коробку передач к картеру сцепления и крышки картера.

закрепить крыши подшипников ведомого диска и промежуточных валов.

добавить или заменить масло в коробке передач (по графику смазки). Проверяют и доливают масло в картер коробки передач на ровной площадке.

Для проверки уровня масла необходимо отвернуть пробку заливного отверстия, если уровень масла находится у его края то масло в достаточном количестве, если масло меньше то через воронку необходимо добавить масло.

Меняют масло когда оно теплое. Перед заменой масла необходимо поставить задний мост на козел, отвернуть и слить масло. Завернуть пробки и налить до уровня 1/2уровня керосина. Пустить двигатель, включить передачу дать поработать 1-2 минуты. После промывки керосином нужно его слить и залить свежее масло.

цистерна резервуар коробка автомобиль

1.4 Технологический процесс ремонта узлов коробки передач автомобиля

.4.1 Разборка коробки передач

Вымойте коробку передач снаружи, не допуская попадания воды в картер, и установите ее на стенд для разборки. Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления. Отвернув гайки, снимите заднюю крышку картера коробки передач и уплотнительную прокладку. Снимите установочные кольца с подшипников первичного и вторичного валов. Снимите крышку фиксаторов и выньте из гнезд пружины и шарики фиксаторов. Отверните пробку и выньте детали фиксатора вилки заднего хода. Отверните болт и гайки крепления картера коробки передач к картеру сцепления и снимите картер со шпилек. Отвернув болты крепления вилок на штоках переключения передач, снимите штоки и вилки. Выньте ось и снимите промежуточную шестерню заднего хода. Выньте одновременно первичный и вторичный валы из роликовых подшипников картера сцепления, а затем снимите дифференциал. Выпрессуйте наружные кольца подшипников валов и дифференциала из картера сцепления, используя съемники 67.7801.9529 и 67.7801.9530.Отверните болты крепления механизма выбора передач и снимите его. Отверните винт крепления рычага выбора передач, снимите его со штока, а шток выньте из картера сцепления. Без необходимости не снимайте со штока выбора передач шарнир и рычаг выбора передач, так как конические винты их крепления установлены на специальном клее.При необходимости разборки вторичного вала, зажмите его в тисках с накладками из мягкого материала, расчеканьте, а затем отверните гайку и универсальным съемником спрессуйте шариковый подшипник с вала. Аналогично снимается подшипник с первичного вала. Затем снимите с вторичного вала ведомые шестерни IV, III, II и I передач и детали синхронизаторов в порядке, указанном на рисунке. Снимите стопорное кольцо муфты синхронизатора I и II передач. Ступицу муфт синхронизаторов спрессуйте на прессе или съемником А.40005/1/6.Без необходимости не спрессовывайте ступицы синхронизаторов с вала, чтобы не уменьшить натяг в шлицевом соединении.

1.4.2 Дефектация деталей коробки передач автомобиля

Очистка. Перед осмотром очистите детали коробки передач. Щеткой и скребком удалите все отложения и очистите отверстия и шлицы от возможного загрязнения, затем промойте и обдуйте струей сжатого воздуха. Особенно хорошо продуйте подшипники, направляя струю сжатого воздуха так,чтобы не возникло быстрого вращения колец.

Картер сцепления, картер коробки передач, крышка. На картерах коробки передач и сцепления не должно быть трещин, сколов, а на поверхности расточек для подшипников - износа или повреждений. На поверхностях разъема картеров сцепления и коробки передач не должно быть вмятин, рисок и других повреждений, которые могут привести к потере герметичности узла.

Проверьте состояние задней крышки и убедитесь, что сапун находится в работоспособном состоянии, не загрязнен, а поверхность крышки, соприкасающаяся с картером коробки передач, не имеет повреждений. Очистите магнит от частиц износа деталей.

Небольшие повреждения поверхностей устраните шлифовальной шкуркой.

При сборке поврежденные места смазывайте герметиком, применяемым для двигателя. Если детали сильно повреждены или изношены замените их новыми.

Сальники, уплотнительные прокладки. Проверьте сальники и убедитесь, что на рабочих кромках нет неровностей и большого износа. Износ рабочей кромки сальника по ширине допускается не более 1 мм. Вообще, при разборке коробки передач, все сальники и уплотнительные прокладки рекомендуется заменить на новые.

Валы. Проверьте состояние зубьев шестерен первичного и вторичного валов и убедитесь, что зубья не имеют сколов, забоин и сильного износа.

Проверьте состояние посадочных поясков валов, на которых расположены подшипники. На них не должно быть задиров и износа.

Шлицы и канавки валов также не должны иметь вмятин, задиров и износа, чтобы обеспечить безлюфтовую посадку ступиц муфт синхронизаторов. При наличии дефектов, затрудняющих сборку деталей без повреждений - замените вал новым.

Шестерни. На торцах зубьев венца синхронизатора не должно быть значительного смятия или сколов. Пятно контакта между зубьями шестерен в зацеплении должно распространяться на всю рабочую поверхность зубьев; указанная поверхность зубьев не должна иметь износа.

Подшипники. Шариковые, роликовые и игольчатые подшипники должны быть в безукоризненном состоянии. Радиальный зазор шариковых и роликовых подшипников не должен превышать 0.05 мм. На поверхностях шариков, игл и роликов, а также на беговых дорожках колец повреждения не допускаются. Поврежденные подшипники замените новыми, игольчатые - в комплекте.

Штоки, вилки. Деформация вилок, штоков и рычагов выбора и переключения передач не допускается. Штоки должны свободно скользить в отверстиях картера и во втулках.

Ступицы, муфты, блокирующие кольца синхронизаторов. Проверьте, чтобы ступицы синхронизаторов не имели повреждений, особенно на поверхностях скольжения муфт. Особое внимание обратите на состояние торцов зубьев муфт. Не должно быть чрезмерного износа блокирующих колец: при осевом зазоре между торцем блокирующего кольца и торцем зубчатого венца синхронизатора шестерни 0.6 мм и менее замените кольца новыми. Не допускаются повреждения или следы заедания на шариках, пружинах и сухарях. Возможные неровности, препятствующие свободному скольжению муфт и блокирующих колец, устраните бархатным напильником. Детали, имеющие повреждения и износ, замените новыми.
